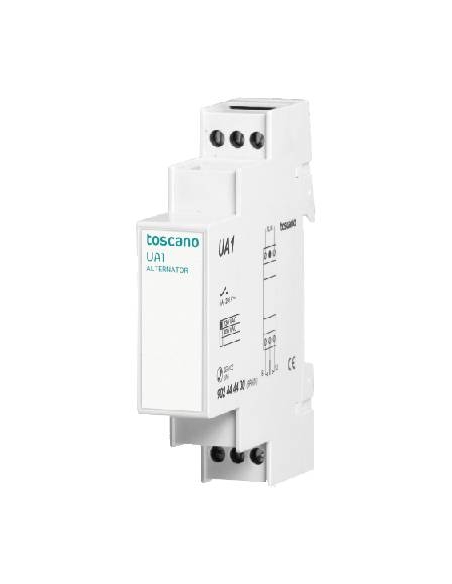

Relé de alternância para o controle de 2 bombas elétricas ou compressores, de forma alternativa. Tensão de operação 230/400Vac e saída por 2 contatos de potencial livre para controle de contator ou circuito de partida de bombas elétricas ou compressores. Perfil estreito, ocupa apenas um módulo (18,5 mm).
Operação: Quando o relé de alternância recebe tensão entre os terminais 2 e 10, um dos contatos de saída é fechado, dando sinal ao contator da bomba ou compressor, ou a acionador de partida do mesmo para a partida da bomba ou compressor. Quando o sinal entre os terminais 2 e 10 desaparece, o contato de saída se abre, interrompendo o funcionamento da bomba ou do compressor. Quando a tensão é recebida novamente entre os terminais 2 e 10, os outros contatos são fechados, dando sinal ao contator da segunda bomba ou compressor, ou a acionador de partida do mesmo para comissionamento. O comissionamento das bombas ou compressores ocorre alternadamente, um ou outro, em cada tensão dos terminais 2 e 10 do relé de alternância.
Conexão de relé e diagrama de tempo:
Resumo das características técnicas:
- Fabricante: Toscano
- Referência: UA1-230
- Locação de trabalho:230/400Vac 50 Hz
- Consumo de energia: 2VA
- Tolerância à tensão: 10%
- Faixa de temperatura de: -10º a 60ºC
- Peso: 80g
- Contato de saída
- Montagem em trilho din
Dimensões:
Para expandir as informações, você pode baixar a ficha técnica clicando na guia "Arquivos Adjuntos".
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
