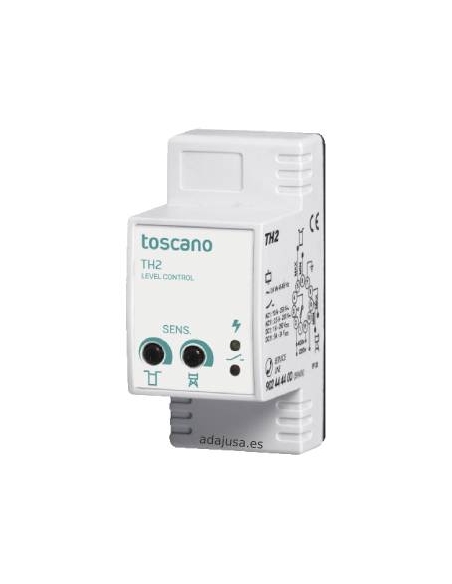

Relé de controle duplo TH2-230/400 para nível de água - Toscano

Relé de controle de nível de fluido (água) das sondas por sistema condutor. Este relé de controle de nível permite o controle duplo, ou seja, controla o nível do poço e o nível do reservatório simultaneamente. Sensibilidade ajustável e operação de dupla tensão, o mesmo relé pode operar a 230Vac ou 400Vac.

A conexão é feita através de uma base não decalcal (não incluída no fornecimento), facilitando a montagem e posterior manutenção.

Por ter um controle de sensibilidade, este relé é adequado para situações em que há circunstâncias particulares (alta umidade, distância considerável entre sondas e equipamentos, capacidade do solo do cabo da sonda), nesses casos, é necessário ser capaz de reduzir a sensibilidade para evitar falsas ativações do relé.

Possui conexão para 4 sondas, duas para o tanque (máximo e mínimo) e duas para o poço (máximo e mínimo). O relé tem uma contagem de saída comutada (NA/NC).

Conexão:

Nota: O fornecimento não inclui nem as sondas nem a base não decalque, apenas o relé.

Especificações técnicas:

• Fabricante: Toscano
• Referência: TH2-230/400

• Tensão de trabalho: 230/400 Vac 50Hz
• Consumo de energia: 2 VA
• Tolerância à tensão: +10%-20%
• Sensibilidade de resposta: Ajustável 30.90 kΩ
• Tensão da sonda: 12 Vac 50 Hz
• Intensidade da sonda: máxima de 1,2 mA em curto-circuito
• Seção terminal máxima: 2x2,5mm²
• Contato de saída
  • AC1: 10A - 250Vac
  • AC11: 2.5A - 230Vac
  • DC1: 1A -250Vdc
  • DC11: 5A-24Vdc
• Margens ambientais -10º a +60ºC
• Distância máxima recomendada entre relé e sondas: aproximadamente 150m

Para expandir as informações, você pode baixar a ficha técnica clicando na guia "Arquivos Adjuntos".
O material para uso profissional deve ser instalado por pessoal qualificado respeitando as normas vigentes no local de instalação.
