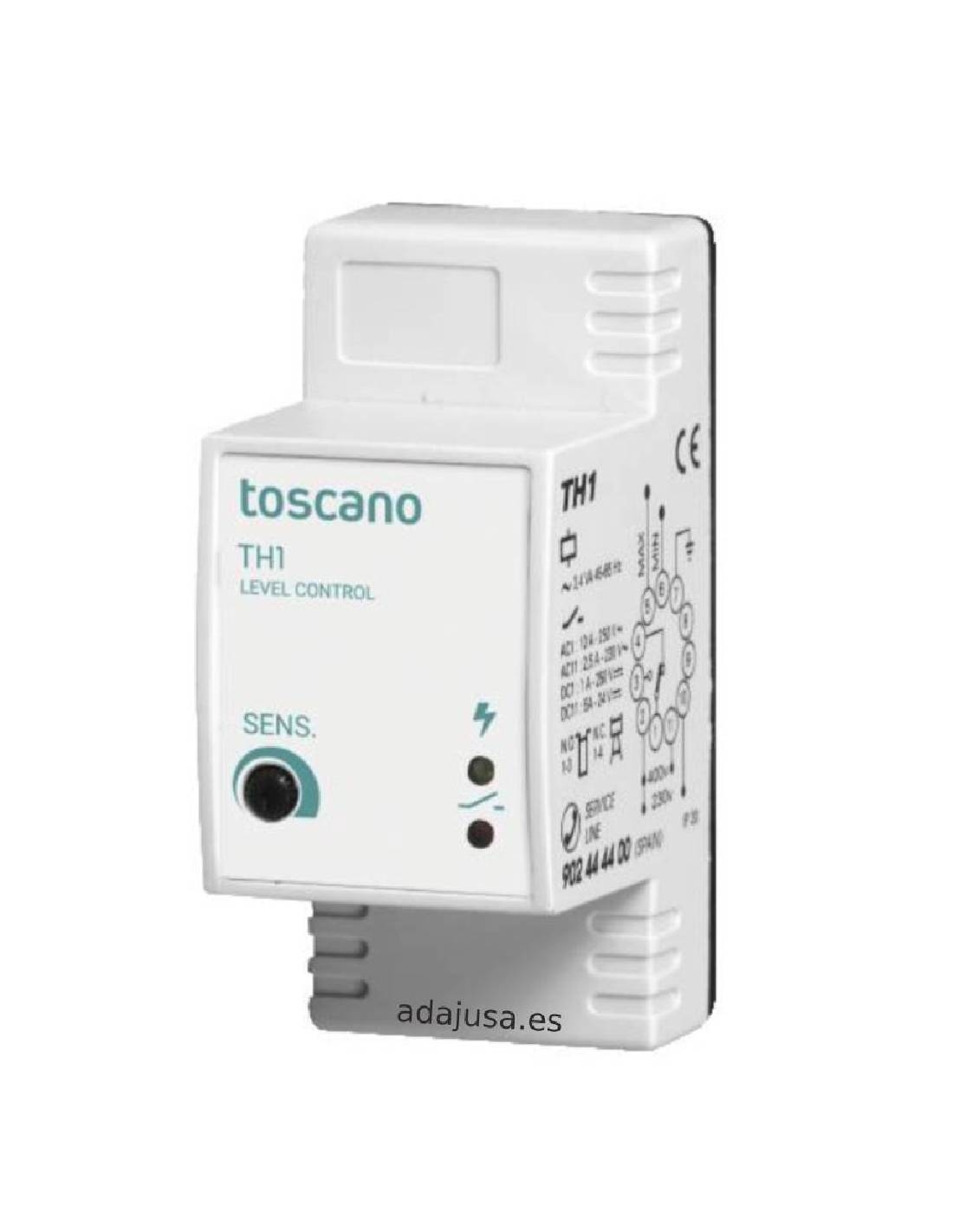

Relé de controle de nível de água TH1-230/400 - Toscano

Relé de controle de nível de líquido (água) para sondas que utilizam sistema condutivo. Este relé de controle de nível permite o controle do nível de água em um poço ou tanque. Sensibilidade ajustável e operação em dupla tensão, o mesmo relé pode operar em 230Vac ou 400Vac. A ligação é feita através de uma base undecal (não incluída no fornecimento), o que facilita a montagem e posterior manutenção. Por possuir controle de sensibilidade, este relé é adequado para situações onde existam circunstâncias particulares (elevada umidade, distância considerável entre sondas e equipamentos, capacidade de aterramento do cabo da sonda). Nestes casos, é necessário poder reduzir a sensibilidade. para evitar falsas ativações do relé.

Possui conexão para 2 sondas, nível máximo e mínimo. O relé possui uma contagem de saída comutada (NA/NC).

Nota: O fornecimento não inclui as sondas nem a base undecal, apenas o relé.

As especificações técnicas:

• Fabricante: Toscano
• Referência: TH1-230/400
• Tensão de funcionamento: 230/400 Vca 50Hz
• Consumo de energia: 2 VA
• Tolerância de tensão: +10% -20%
• Sensibilidade de resposta: Ajustável 3..60 kΩ
• Tensão das sondas: 12 Vca 50 Hz
• Intensidade nas pontas de prova: 1,2 mA máximo em curto-circuito
• Seção máxima do terminal: 2x2,5mm²
• Contato de saída
  • AC1: 10A - 250Vca
  • AC11: 2,5A - 230Vca
  • DC1: 1A -250Vcc
  • DC11: 5A-24Vcc
• Margens ambientais -10º a +60ºC
• Distância máxima recomendada entre relé e sondas: aproximadamente 150m

Para mais informações, você pode baixar a ficha técnica clicando na aba “Anexos”.

Material de uso profissional, deve ser instalado por pessoal qualificado, respeitando as normas vigentes no local de instalação.
