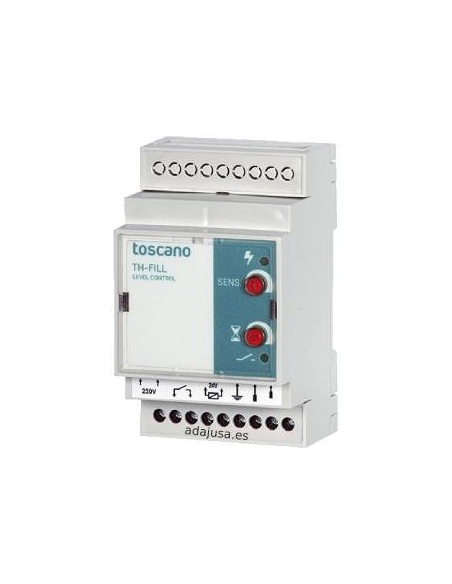

Relé de controle de nível líquido (água) dirigindo uma electrovalvula. O controle de nível pode ser realizado por sondas ou boias de nível. O controle da electrovalvula é realizado diretamente pelo módulo, proporcionando tensão de 24Vac para a ativação da electrovalvula. Ele também tem um contato de saída potencial livre, usando este contato também podemos controlar válvulas solenoides de 230Vac ou outras tensões, passando um dos fios da electrovalvula através deste contato.
O controle de nível pode ser realizado por sondas ou por boia. Permite o funcionamento no modo de 1 ou 2 boias.
Na frente do relé, a presença de tensão e o estado da electrovalvula, estando aberta ou fechada, são indicados por meio de uma indicação de luz. Também possui potencializadores frontais para o ajuste da sensibilidade da água e tempo de atraso antes de abrir e fechar a electrovalvula (onda).
Modo de operação:
Quando o nível do reservatório cai abaixo da sonda mínima, a electrovalvula se abre. A electrovalvula permanece aberta até que o nível atinja a sonda máxima. Há sempre um atraso na abertura e fechamento da electrovalvula que pode ser ajustada.
Nota: O fornecimento não inclui sondas ou boias, apenas o relé.
Especificações técnicas:
- Fabricante: Toscano
- Referência: TH-FILL
- Tensão de trabalho: 230 Vac 50Hz
- Sensibilidade de resposta: Ajustável 60.200 kΩ
- Tensão das sondas ou boias: 24 Vac 50 Hz
- Intensidade da sonda: máxima de 1,2 mA em curto-circuito
- Retardar as válvulas solenoides de conexão/desconexão: Ajustáveis entre 5 e 40 segundos.
- Seção terminal máxima: 2,5 mm2
- Saída para electrovalvula: 24 Vac / 16VA máximo
- Contato de saída: Sem tensão 5A/250Vac máximo
- Margens ambientais 0º a +50ºC
- Grau de proteção: IP20
- Dimensões: 91x53x60mm
- Peso líquido: 490 g
Para expandir as informações, você pode baixar a ficha técnica clicando na guia "Arquivos Adjuntos".
O material para uso profissional deve ser instalado por pessoal qualificado respeitando as normas vigentes no local de instalação.
