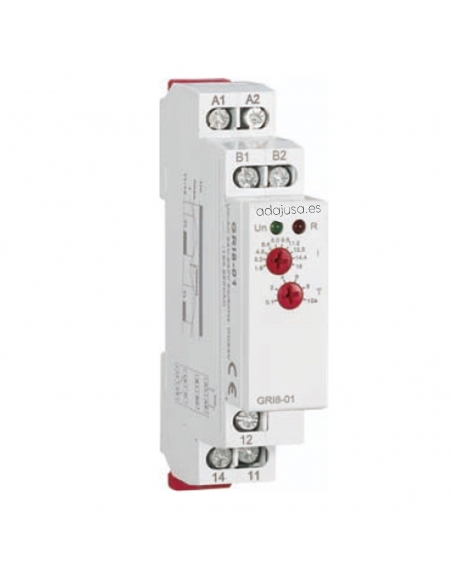

Relé de controle de intensidade monofásico 16A

Relé eletrónico para monitorizar a corrente que passa pelo seu circuito de medição. Se a corrente medida estiver dentro dos parâmetros definidos, o relé R liga-se.

Este relé é normalmente utilizado para proteção de máquinas contra sobrecargas ou funcionamento em vazio de máquinas ou circuitos eléctricos, associado a contactores ou disjuntores, ou por comando direto dos mesmos.

O relé foi concebido para trabalhar em linhas monofásicas de corrente alternada, com uma tensão de alimentação de 240Vac e uma corrente máxima de 16A. A gama de medição pode ser alargada através da utilização de transformadores de corrente.

A largura do relé é de 18mm e todos os ajustes são efectuados pela parte frontal do relé.

Descrição da operação:

Quando a tensão de alimentação é aplicada, o led Un (verde) é ativado, o relé de saída R permanece desativado, qualquer que seja o valor da corrente que flui através das entradas de medição, durante um tempo ajustável através do potenciómetro marcado Tr. Decorrido este tempo, o relé de controlo da corrente começa a monitorizar a corrente, se o valor da corrente se mantiver abaixo do valor definido, o relé de saída permanece desativado, se a corrente ultrapassar o valor definido, durante um tempo superior ao definido através do potenciómetro Tt, o relé de saída será ativado, o que é indicado pelo led R (vermelho).

Quando a corrente volta a estar dentro dos parâmetros definidos, o relé de saída é desativado.

Potenciómetros de regulação:

• Imax. Valor de ajuste da corrente a partir do qual o relé de saída é ativado.
• Tt. Tempo mínimo que a corrente deve permanecer acima do valor de ajuste para que o relé de saída seja ativado.
• Tr. Tempo inicial de sobrecorrente. Tempo durante o qual o relé de monitorização não monitoriza a corrente. Muito útil quando o relé monitora linhas com um pico inicial muito acentuado, como, por exemplo, na partida de um motor.

• Fabricante/fornecedor: Denor
• Ref: GRI8-01/16

Alimentação eléctrica:

• Tensão de alimentação: 230Vac (Li-N)
• Tolerância admissível: -15%...+10%.
• Consumo nominal: 1,5VA.
• Frequência nominal: 50/60.
• Tempo de ligação: 100%.
• Forma de onda: sinusoidal.
• Categoria de sobretensão: III (de acordo com a norma IEC 60664-1).
• Tensão de impulso admissível: 4 kV.

Escalas de temporização:

• Tempo de captação (Tr): 0,1..10s
• Tempo de disparo (Tt): 0,1...10 s.

Sinalização:

• LED verde Un: alimentação eléctrica (relé em funcionamento).
• LED vermelho R: estado do relé de saída.

Circuito de saída:

• número de contactos comutado: 1NAC.
• Tensão nominal: 250Vac/24Vdc.
• Capacidade de comutação (AC1): 10A/250Vac.
• Capacidade mínima de comutação (DC): 500mW.
• Durabilidade mecânica: 1x10⁷ operações.
• Durabilidade eléctrica (AC1): 1x10⁶ operações.

Circuito de medição:

• Variável medida: 16A corrente alternada (48..63 Hz).
• Entrada de medição: Terminais B1-B2.
• Valores limiares ajustáveis Imax: 1,5...16A.

Precisão

• Precisão básica: ±5% do valor nominal.
• Precisão de ajuste: ±5% da escala completa.
• Repetibilidade em condições de estado estacionário: ≤1%.
• Influência da temperatura: 0,1% por ºC.
• Coeficiente de temperatura: 0,05% por ºC, a=20ºC.

Características de montagem e funcionamento:

• Método de regulação: Por meio de potenciómetros frontais.
• Temperatura de funcionamento: -20ºC...+55ºC.
• Temperatura de armazenamento: -35ºC...+75ºC.
• Fixação: Por meio de calha DIN.
• Grau de proteção
  • Grau de proteção frontal: IP40.
  • Grau de proteção dos terminais: IP20
• Tamanho do cabo: 1x2,5mm²; 2x1,5mm².
• Dimensões: 90x18x64mm.
• Peso: 62g.
• Normas: IEC/EN 60255-1, IEC/EN61010-1.

Ligação :

A gama de medição pode ser alargada através da utilização de transformadores de corrente, tal como indicado no diagrama:

Dimensões

Material profissional, a instalar em conformidade com as normas em vigor no local de instalação.
