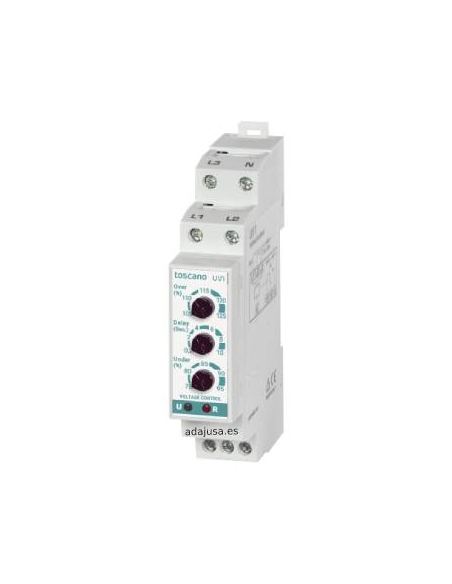

Relé de tensão e sequência de falta/fase UV1-400 - Toscano

Relé de surto, subvoltage, falha/sequência de fase, 400VAC, 1 módulo, trilho DIN.

Características:

• Fabricante: Toscano
• Referência: UV1-400
• Controle de excesso de volume, subvoltage, sequência, falha e reversão de fase
• Mede a tensão fase por fase
• Ajuste de nível de gatilho de excesso de evolução e subvoltage
• Ajustando o atraso de filmagem
• Histerese fixa ±2% nível de tiro
• Perda de neutro
• Material auto-extintor
• Tamanho compacto - 1 módulo - 17,5 mm
• Saída de relé com contato comutado
• Montagem ferroviária DIN EN50022

Especificações técnicas:

• Tensão de abastecimento: 3×400 VAC
• Faixa de frequência: 47... 63 Hz
• Consumo de energia: 2,2W
• Nível de gatilho de tensão: 75... 95% U
• Nível de gatilho de surto: 105... 125% U
• Faixa de tensão de operação: 280>500 VAC
• Tempo de resposta: 100ms
• Isolamento elétrico: 4 kV
• Saída do relé: 8 A, 250 VAC / 24 VDC
• Temperatura de trabalho: -10ºC...+50ºC
• Grau de proteção: IP20
• Dimensões: 98 x 17,5 x 64 mm
• Peso: 65 g

Para expandir as informações, você pode baixar a ficha técnica clicando na guia "Arquivos Adjuntos".

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
