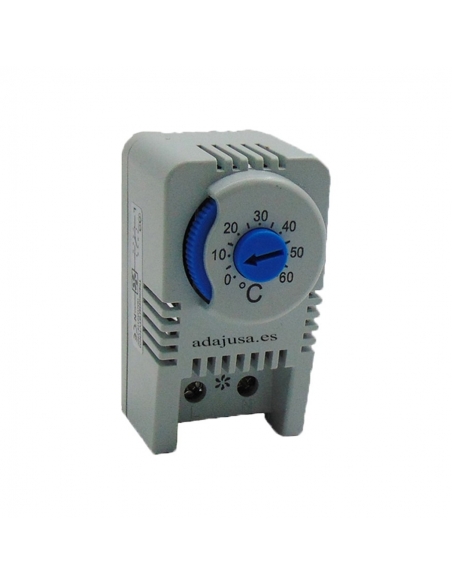

Contato aberto do termostato analógico

Termostato simples para controle de temperatura com contato aberto. Regulação do elemento coletor de temperatura analógica e tipo bimetálico.

O contato fechará quando a temperatura for excedida. O uso usual é para o controle de ventiladores, trocadores de temperatura ou sinais (alarmes).

Feito de material plástico de acordo com UL94V e montado em trilho din.

Especificações:

• Fabricante: Gaestopas
• Referência: GTHT
• Tipo de contato: abra NA (botão azul)
• Diferença de conexão: 7K (± tolerância em 4K)
• Sonda: Bimetal termostático
• Classe de contato: Contato de exaustão
• Tempo de vida: >100.000 ciclos
• Potência máxima de conexão: 250VAC, 10(2)A / 120VAC, 15(2)A / DC 30W (24VDC a 72VDC)
• Corrente máxima de conexão: AC 16 A por 10 segundos
• Conexão: terminal de 2 polos, torque de aperto 0,5Nm max.: cabo rígido 2.5mm2 (AWG 14), cabo trançado(*) 1.5mm2 (AWG 16)

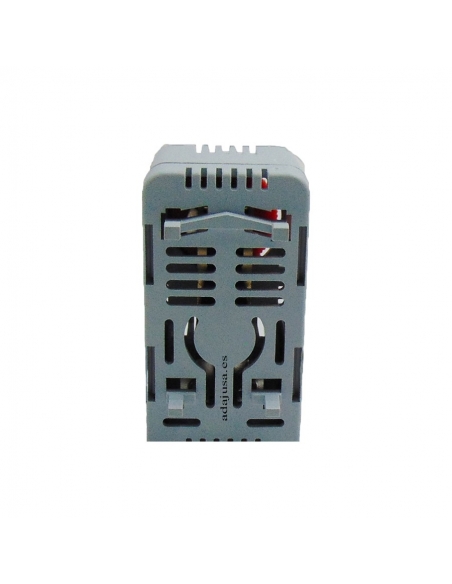

• Fixação: 35mm DIN trilho din , EN 60715
• Habitação: Plástico de acordo com UL94 V-0, cinza claro
• Dimensões: 61 x 34 x 38mm
• Peso: cerca de 40gr
• Posição de montagem: Variável
• Temperatura de serviço/armazenamento: -45 a +80°C (-49 a +176°F)
• Umidade (s/a): Max. 90% RH (não condensação)
• Grau de proteção: IP20

Diagrama de conexão:

Exemplo de conexão:

Dimensões:

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
