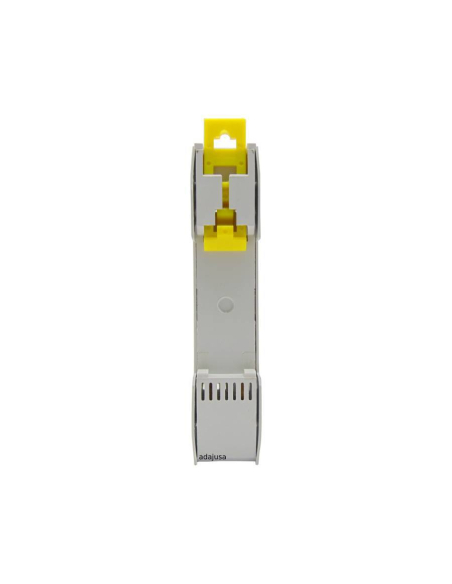

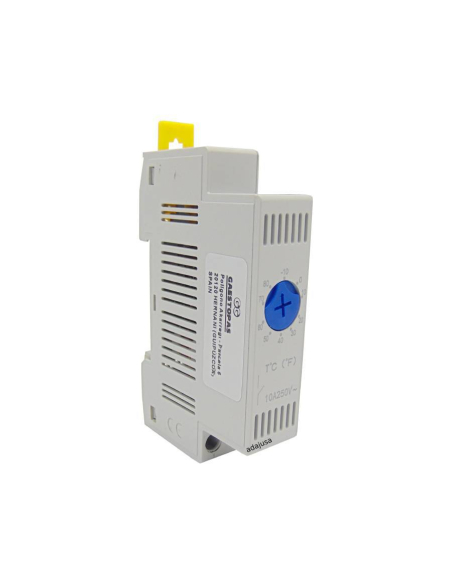

Termóstato compacto para controlo de temperatura com um contato aberto. Adequado para controlar ventiladores com filtro, permutadores de calor ou para desligar sinais quando uma determinada temperatura é excedida.
O contacto fecha quando a temperatura definida no termóstato é excedida. Controlo analógico da temperatura e elemento sensor bimetálico.
Fabricado em material plástico de acordo com UL94V e montagem em calha DIN.
Características técnicas:
- Fabricante: Gaestopas
- Referência : GTHT-S
- Tipo de contacto: abrir NÃO (botão azul)
- Temperatura reguladora: 0º a 60ºC ± 5ºC
- Sensor: bimetálico termostático
- Classe de contacto: Contacto de exaustão
- Tempo de vida: >100.000 ciclos
- Potência máxima de comutação: 250VAC, 10(2)A / 120VAC, 15(2)A / DC 30W (24VDC a 72VDC)
- Corrente máxima de comutação: AC 16 A durante 10 segundos
- Ligação: terminal bipolar, torque máximo de aperto 0,5Nm: fio sólido 2,5mm2 (AWG 14), fio entrançado(*) 1,5mm2 (AWG 16)
- Montagem: trilho DIN 35mm DIN, EN 60715
- Caixa: Plástico de acordo com UL94 V-0, cinza claro
- Dimensões: 84 x 48,8 x 17,5mm
- Peso: aprox. 40gr
- Posição de montagem: Variável
- Temperatura de funcionamento/armazenamento: -45 a +80°C
- Humidade (s/a): Máx. 90% RH (sem condensação)
- Grau de protecção: IP20
(*) Ao fazer a ligação com cabo de fio, utilizar uma ponteira de fio. Os contactos do elemento bimetal estão sujeitos a influências ambientais, pelo que a resistência de contacto pode variar. Isto pode levar a uma queda de tensão e/ou aquecimento dos contactos.
Diagrama de ligação:
Exemplo de ligação:
Dimensões:
Material para uso profissional, instalar em conformidade com os regulamentos em vigor no local de instalação.
