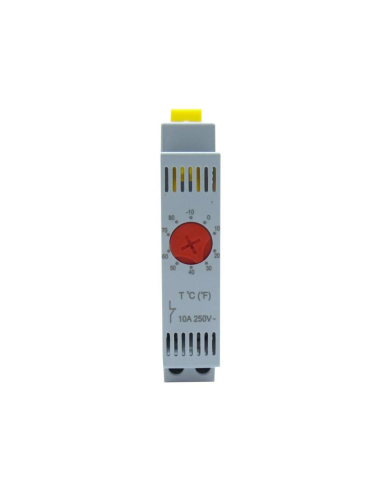

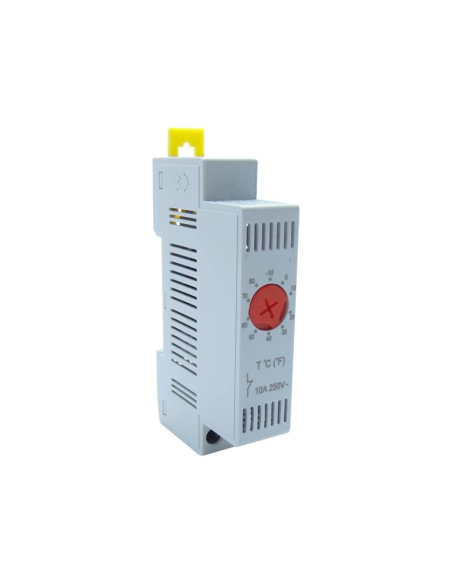

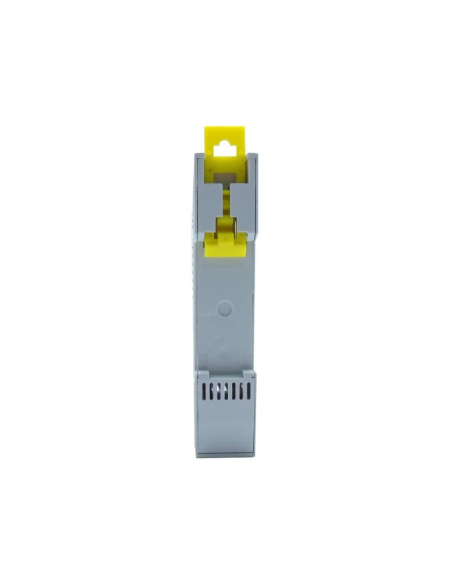

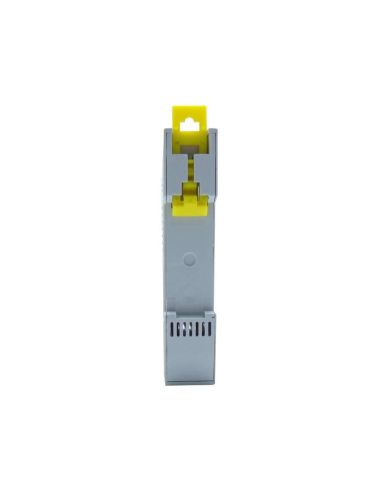

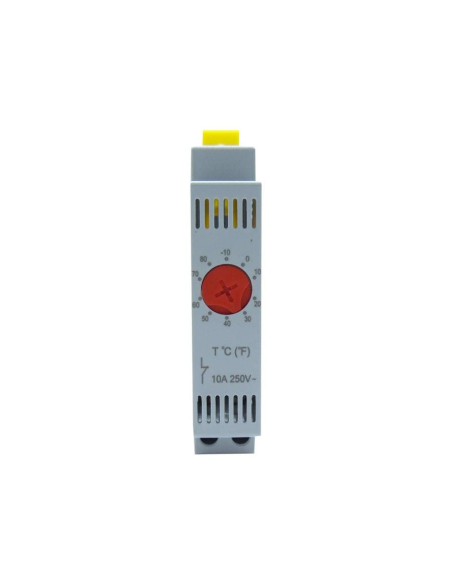

Contato fechado do termostato analógico compacto

Termostato simples e compacto para controle de temperatura em quadros elétricos ou ambientes similares, com contato fechado. Regulação analógica de temperatura e elemento sensor tipo bimetálico. O contato abrirá quando a temperatura definida for excedida. O uso usual é controlar elementos de aquecimento.

Fabricado em material plástico ABS, tamanho muito compacto e muito fácil de instalar em trilho DIN (1 módulo de largura).

Este tipo de elemento deve estar localizado na parte superior do quadro elétrico, com a maior distância possível de elementos de aquecimento ou outros elementos geradores de calor. Os orifícios de ventilação do termostato não devem ser obstruídos.

Preste atenção especial à potência da carga a ser conectada ao termostato, pois nunca deve ser ultrapassada; O termostato irá deteriorar-se irreparavelmente devido à sobrecarga. Instale dispositivos de proteção adequados e caso necessite utilizar cargas superiores às suportadas pelo contato de saída do termostato, instale relés ou contatores adequados à carga a ser conectada.

Características tecnicas:

• Fabricante/Fornecedor: OMU/Mixvil
• Referência: TF1M
• Tipo de contato: 1 NC fechado
• Capacidade máxima de comutação 250 VCA, 10 (2) A / 120 VCA, 15 (2) A
• Corrente máxima de entrada: AC 16A (máx. 10 segundos)
• Faixa de regulação de temperatura: 0º ~ 60ºC
• Sensibilidade de comutação: +/- 5°C
• Cor do controlador: vermelho
• Tipo de sensor: bimetálico
• Tipo de contato: ação imediata
• Vida útil: >100.000 ciclos.
• Conexão elétrica: terminal bipolar por meio de parafusos
• Material: plástico compatível com UL94 V-0
• Montagem: trilho DIN de 35 mm, EN 60715
• Posição de montagem: qualquer
• Temperatura operacional: -20°C a +80°C
• Umidade operacional: máx. 90% RH (sem condensação)
• Dimensões: 83 x 48 x 17 mm
• Peso: 40g
• Grau de proteção: IP-20

Diagrama de conexão:

Exemplo de conexão:




Dimensões:

Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
