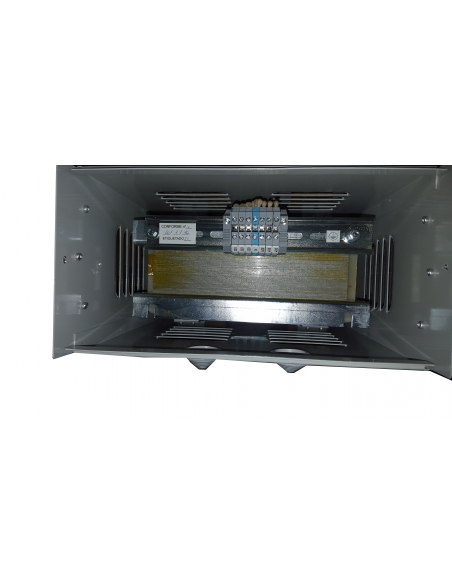

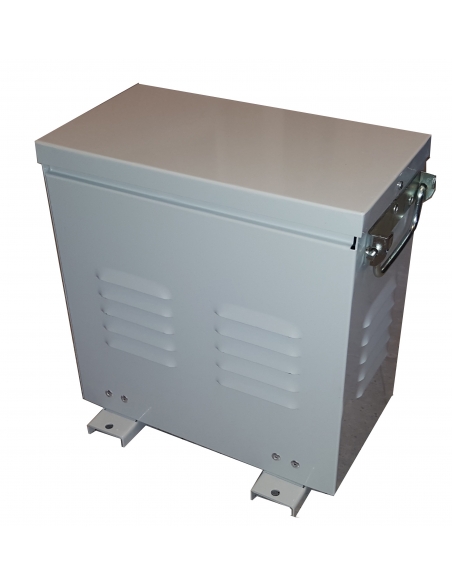

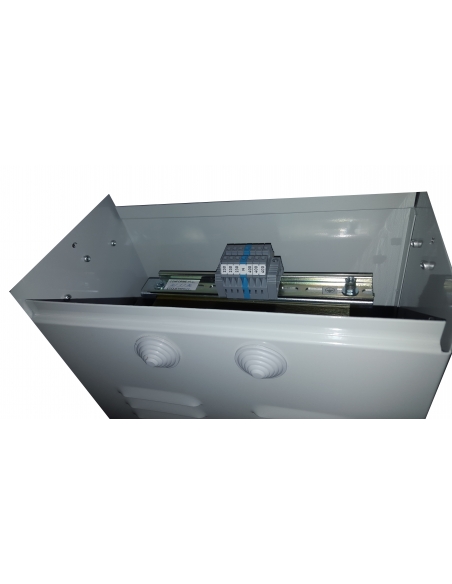

Three-phase 230/400V 8 KVA reversible autotransformer with box

Buongiorno.
In generale, non si dovrebbe collegare il neutro alla terra in modo arbitrario, soprattutto se non è previsto dall'impianto e se non segue le normative locali. Per la sua domanda, le spiego in dettaglio:
1. Comprendere il sistema TNS e il sistema esistente
Sistema TNS (Separate Ground-Neutral): Questo tipo di sistema è una configurazione in cui il neutro e la terra sono separati. Il neutro è collegato al trasformatore ed è utilizzato per la corrente di ritorno, mentre la terra è un conduttore di protezione per deviare qualsiasi corrente di dispersione verso terra.
Sistema trifase senza neutro: nel vostro caso, il sistema attuale è trifase senza neutro e tra le fasi avete 230V. Questo tipo di configurazione non consente un riferimento di neutro tra le fasi per i dispositivi di protezione e può comportare difficoltà nell'installazione di dispositivi di protezione differenziale, come un interruttore differenziale (RCD) o un interruttore differenziale.
2. Collegamento del neutro a terra
Potenziale pericolo per la sicurezza: se state pensando di collegare il neutro a terra, è fondamentale comprenderne le implicazioni. Il collegamento del neutro a terra può causare un anello di terra o creare correnti indesiderate tra le masse dell'impianto elettrico, con conseguenti rischi per la sicurezza.
Regolamenti elettrici: in molti Paesi e regioni, i regolamenti elettrici vietano il collegamento del neutro a terra negli impianti esistenti, a meno che il neutro non sia collegato a terra.

3. Installazione dell'RCD o dell'interruttore differenziale
Per installare un RCD (Residual Current Device) per rilevare le correnti di dispersione o le correnti residue, è necessario un neutro di riferimento. L'RCD funziona misurando la differenza di corrente tra i conduttori di fase e il neutro. Nei sistemi privi di neutro o nei sistemi in cui il neutro non è correttamente collegato a terra, l'RCD non è in grado di funzionare correttamente.
Sul secondario 3F + N: se sul secondario del vostro sistema è presente un 3F + N (trifase + neutro), significa che avete un sistema con un neutro a cui è possibile collegare correttamente un RCD. Tuttavia, se si collega il neutro di questo sistema a terra in un punto non autorizzato, si può creare un problema di sbilanciamento della tensione e di correnti indesiderate, con conseguenze sulla protezione.
Conclusione
Il collegamento del neutro a terra per implementare un sistema TNS in un impianto trifase senza neutro non è né raccomandato né sicuro se non viene eseguito in conformità alle normative locali. Se si desidera installare dispositivi di corrente residua, come un RCD, è fondamentale che il sistema sia progettato correttamente, con un neutro collegato a terra nel posto giusto (di solito al trasformatore) e con una configurazione TNS valida. La soluzione migliore è consultare un elettricista qualificato per un'installazione sicura e conforme.
Saluti

ADajusa

Buenas tardes,

Para una carga de 6,6kW, nosotros le recomendamos el autotransformador de 12,5kVA

https://adajusa.es/es/autotransformadores-monofasicos-y-trifasicos/4466-autotransformador-trifasico-230400v-12-5-kva-reversible-con-caja-8435532844662.html

Es importante tener en cuenta que para el cálculo de la potencia del equipo hay que sobredimensionarlo en un 20% para garantizar el correcto funcionamiento del mismo y evitar posibles problemas.


Gracias por su consulta.


Un saludo

ADAJUSA

Bonjour.

Quelle puissance génère-t-il ? Avec un transformateur de ce type, il est possible de générer du neutre, vous devez sélectionner la puissance maximale dont vous avez besoin, le fabricant recommande de surdimensionner de 20% la charge maximale qu'il doit supporter.

https://adajusa.fr/fr/1843-transformateurs-triphases-ultra-isolement-triangle-etoile

Toutefois, vérifiez qu'il répond à vos spécifications.



Cordialement

Bon après-midi.

Cet autotransformateur 400 Vac triphasé / 230 Vac triphasé, générateur de neutre, supporte une charge maximale de 5,6 KW. Nous ne pouvons pas confirmer que l'utilisation à laquelle il doit être soumis est correcte.
Toutefois, veuillez vérifier qu'il répond à vos spécifications.


Salutations
ADAJUSA

Bon dia,

No es posible la instalación de un transformador trifasico en una linea monofásica.

Saludos

Buenos días,

Este tipo de elementos son los que se utilizan para adaptar niveles de tensión, la aplicación para la que ustedes la están valorando es la habitual.
Este autotransformador les puede elevar la tensión desde 230 trifasico a 400 trifasicos y generarles un neutro por si su maquina lo necesitase.
El transformador esta tiene la certificación CE y esta fabricado bajo normativa. El factor de servicio es de 100% y se suministra en caja ya montado con un grado de protección IP-23.

Cuando procedan a su instalación han de cumplir la normativa vigente para el lugar de la instalación.

Este material esta en stock, lo pueden recibir en 1 o 2 días.

Saludos
