Three-phase 230/400V 5 KVA reversible autotransformer with box

€288.53 Tax included

€234.58 tax excl.

ATT5

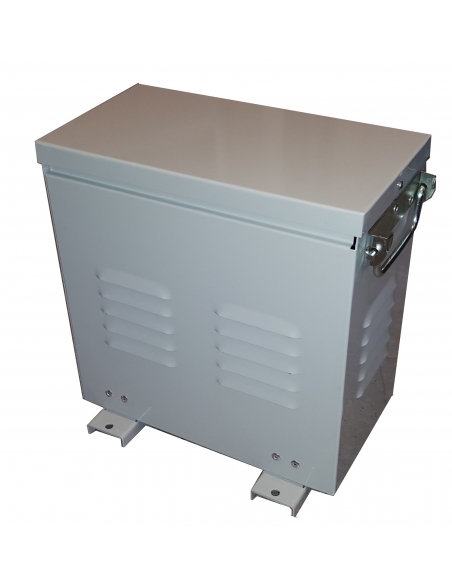

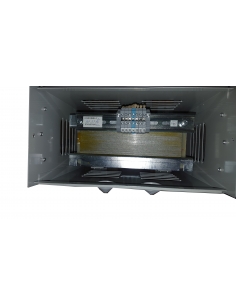

Three-phase 5kVA reversible autotransformer with metal case, allows voltage adaptation from 230Vac three-phase to 400Vac three-phase or 400Vac three-phase to 230Vac three-phase. Also generates neutral.

It allows to adapt the tension in machinery, motors, pumps, etc., in an economical way.

Reference : ATT5

three-phase autotransformer electrical diagram Representative image for illustrative purposes, the item supplied will correspond to the specifications indicated.

6 questions about the product

Privacy

Shipments

Returns

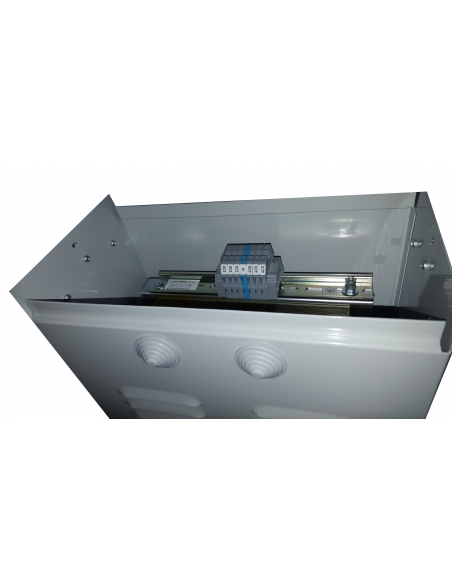

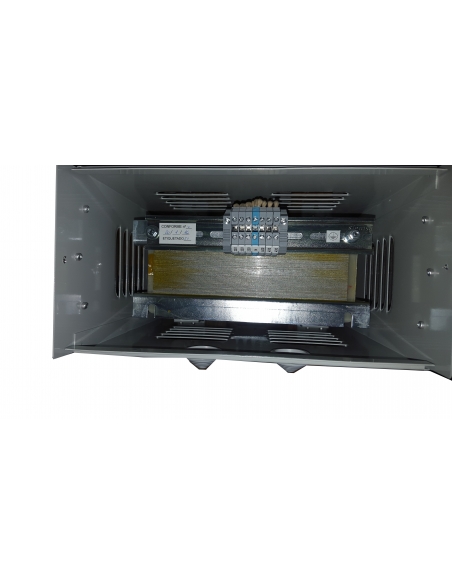

Three-phase autotransformer for voltage change, dry type, reversible, capable of generating neutral while transforming the voltage value. They are indicated when it is required to adapt the voltage in an economical way, without galvanic separation. Their usual field of application is the adaptation of voltages in machines, pumps, motors, etc. They are supplied in a metal box that provides an IP-23 insulation degree, connection by means of terminals.

Manufactured with low loss magnetic sheet providing high performance.

Technical characteristics:

Reference : ATT5
Windings: Thermal class N 200ºC.
Transformation ratio 230/400V and neutral. Reversible.
Power: 5 KVA.
Apparent intensity:
- 400Vac: 7.2A
- 230Vac: 12.6A
Frequency: 50/60Hz.
Connection: Yn0.
Test voltage: 3KV between windings and ground.
Insulators: Thermal class F 155ºC YH 180ºC.
Protection: IP-23 (Metal Box ).
Ambient temperature: TA=25ºC.
Cooling: ANAN (Natural air).
Certificate: UNE-EN 61558, UNE-EN 60076.

Dimensions of three-phase Sevein autotransformers

The transformer is supplied without any type of overload protection; it is mandatory to install this to avoid overloading the transformer.
The power and intensity indicated are apparent, the active intensity provided by the transformer will depend on the power factor of the connected load.

Professional use material, install in compliance with the regulations in force at the installation site.

ES transformers annex

Transformer instructions annex

Download (173.88KB)

PT transformers annex

PT transformer instructions annex

Download (594.49KB)

Annex FR transformers

Annex instructions for FR transformers

Download (598.96KB)

IT transformers annex

IT transformer instructions annex

Download (422.86KB)

EN transformers annex

Annex EN transformer instructions

Download (427.88KB)

Questions

Question

Bonjour. J'habite en Belgique en périphérie Bruxelloise et le réseau électrique, contrairement en France, est de 3 x 230v SANS NEUTRE dans ma région, ce qui m'empêche d'utiliser un chargeur domestique monophasé de 3.7kw. (suffisant pour un véhicule hybride rechargeable)
Je suis donc obligé de placer, avant la prise renforcée EVLink Schneider que j'ai installé, un autotransformateur.Je voulais vous demander si un autotransformateur de 5 KVA suffit pour un chargeur de cette puissance (3.7kw) ou dois je prévoir plus? Merci de votre réponse .Eric Fontaine

Answer

Bonjour,

L'autotransformateur dont vous nous parlez est un autotransformateur triphasé. Et d'après ce que tu dis tu as un chargeur monophasé.

Votre réseau est-il également monophasé ? Dans ce cas, vous devez utiliser du matériel monophasé et non triphasé.

Cependant, pour un chargeur de 3,7 kW, une unité de 5 kVA est un peu petite. Il est nécessaire de surdimensionner le calcul de l'équipement de 20% de la charge à laquelle il sera soumis, pour assurer un fonctionnement correct et sûr. Il devrait être d'au moins 7 kVA.

Salutations

ADAJUSA

Eric on 01/28/2025 21:41:28

Question

Buenas tardes el amperaje es repartido entre cada fase o te lo puede entregar en una fase?

Answer

Buenas tardes.

Sólamente es adecuado cuando se necesita un combio de tensión 230 Vac trifásico a 400 Vac trifásico o viceversa, no es válido para instalaciones monofásicas 230 Vac.

https://adajusa.es/es/autotransformadores-monofasicos-y-trifasicos/4463-autotransformador-trifasico-230400v-5-kva-reversible-con-caja--8435532844631.html

La intensidad es por cada fase. El transformador de 5 KVA soporta una carga de 3,5 KW, el fabricante indica que hay que dimensionarlo un 20 % , por lo tanto no debe ser sometida a más de 2,8KW siguiendo la premisa del fabricante.

Saludos

Adajusa

Ángel David Torresano Díaz-Plaza on 05/29/2024 16:42:34

Question

Tengo un grupo electógeno de trifasica de 10KVA que quiero aprovechar toda su potencia para una instalacion monofásica sin descompensar las fases cuando una linea consuma más, etc.
¿Sirve este transformador?
¿Enfasa las fases en salida¿
Gracias.

Answer

Buenos días.

El autotransformador que ha seleccionado es trifásico, 400/230 Vac por lo tanto, no le sirve para tener 230 Vac en la salida, en todo caso tiene que seleccionar un transformador trifásico / monofásico. Si el grupo electrógeneo es de 10 KVA equivale a 7 KW, tiene que buscar un transformador de esa potencia.

Un transformador de 5 KVA equivale a 3,5 KW

El fabricante de los tranformadores indica que hay que dimensionar un 20 % sobre la carga máxima a la que tenga que ser sometido, para poder utilizar toda la potencia del generador tiene que buscar un transformador mayor.... 7 x 20 % = 8,4 KW

https://adajusa.es/es/transformadores-trifasicos-monofasicos/8939-transformador-trifasico-a-monofasico-12-kva-400230vac-con-caja-8435532889397.html

A la salida del transformador hay que instalar un elemento de corte que esté en función con la intensidad máxima que es capaz de soportar.

Estos tranformadores están diseñados para líneas convencionales, verifique que cumpla con sus especificaciones.

Saludos

Adajusa

Sergi Sala Fajardo on 05/24/2024 23:31:57

Question

Buenas, tengo una maquina que consume 4,5 kw este modelo me soportaría ese consumo, o me recomienda otro? tengo en mi vivienda 220v y la maquina es de 380v. Muchas gracias

Answer

Estimado cliente,

La recomendación es siempre 1 KVA más como margen de más. En este caso el margen es muy pequeño, pero la siguiente con las mismas características, es un autotransformador trifásico de 8KVA, con lo cual, en este caso no podemos indicarle cuál de las dos opciones debe comprar.

Un saludo

ADAJUSA

MIGUEL on 10/25/2022 08:05:48

Question

Puedo usarlo en una instalación de paneles solares trifásico para pasarla a monofasica con neutro 380/230

Answer

Buenas tardes.

Ese transformador es de 400 Vac trifásico a 230 Vac monofásico. Sus paneles solares estarán conectados a un inversor que tendrá la salida a una tensión determinada, si la tensión de salida del inversor es 400 Vac trifásico, si lo puede conectar.

Saludos

Jose tomas on 10/11/2022 23:07:01

Question

puedo usar este transformador para un elevador de coches, que tiene un motor de 380v y 4 cv

Answer

Buenos días,

Le informo que los autotransformadores sirven para adaptar niveles de tensión, no entiendo su pregunta. Si usted tiene 400V trifasicos, los puede convertir en 230V trifasicos o viceversa.

No sirven para cambiar de monofásica a trifasica ni viceversa.

No puedo ser mas concreto, pues no entiendo bien la pregunra.

Saludos

ion meaza imaz on 08/16/2018 16:10:38
