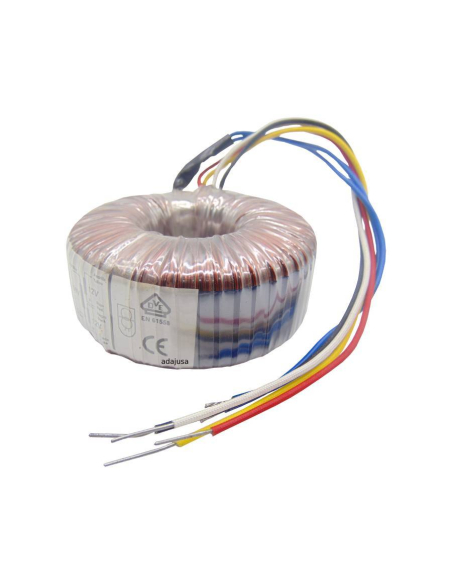

Transformador toroidal monofásico de 160VA, tensão de entrada de 230Vac e dois enrolamentos de saída de 12Vac, que podem ser conectados em série para obter uma saída de 24Vac e uma intensidade de 6,67A (intensidade aparente), ou em paralelo para obter uma saída de 12Vac e uma intensidade de 13,34A (intensidade aparente).
Este tipo de transformador é muito adequado quando é necessário tamanho e peso reduzidos, com uma melhoria de até 50% em relação a outros tipos de construção, perdas muito baixas no cobre sob carga, o que se traduz em menos sobreaquecimento e elevado desempenho. Excelente regulação de vácuo/carga e nível de ruído muito baixo. Radiação magnética muito baixa.
Núcleo magnético anular em chapa de aço-silício com tratamento térmico, alta permeabilidade e perdas inferiores a 1W/kg.

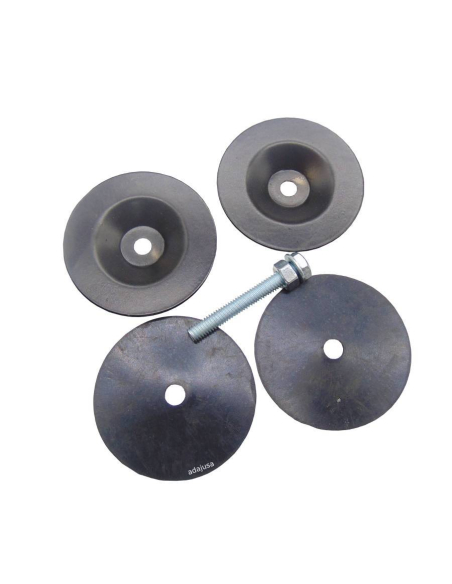

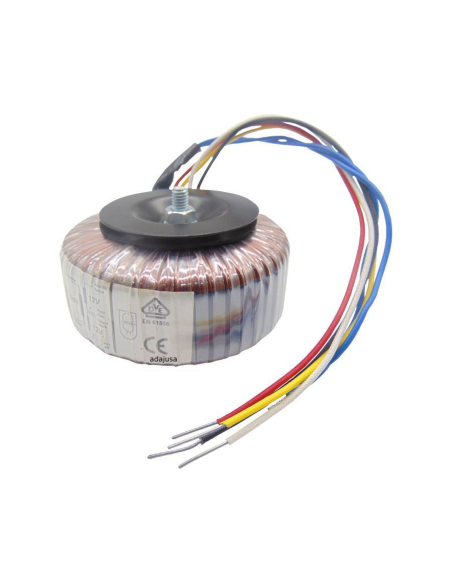

Montagem através de 2 discos metálicos, arruelas isolantes e parafuso (incluídos no fornecimento).
Fios de saída com identificação codificada por cores, com 25cm de comprimento.
A principal aplicação deste tipo de transformadores é para comando e controle em automação industrial, fontes de alimentação e para aplicações em geral. Destinam-se a alimentar dispositivos elétricos onde é necessário isolamento galvânico entre circuitos.
O fornecimento inclui:
- transformador toroidal
- 2 discos metálicos
- 2 arruelas isolantes
- Parafuso
- Noz
Características técnicas do transformador:
- Referência: 7223034
- Tipo de transformador: Toroidal
- Tensão primária do transformador: 230Vac ± 10%
- Frequência: 50/60Hz
- Tensão secundária do transformador (saída): 12/24V, selecionável através da conexão entre cabos de saída
- Tolerância de tensão de saída: ± 5%
- Potência do transformador: 160 VA
- Corrente máxima (saída) do transformador: 6,67/13,34 A, selecionável por conexão entre cabos de saída
- Regulação de vazio/carga: 9%
- Perdas principais: 1W
- Perdas cobre : 20W
- Aumento de temperatura: +60ºC
- Enrolamentos: Fio cobre esmaltado, classe térmica H 180ºC
- Seleção de tensão: através da conexão entre cabos de saída
- Conexão secundária: série paralela
- Rigidez dielétrica superior a 3000V-1mn entre primário e secundário
- Temperatura ambiente: 40ºC
- Superaquecimento máximo para classe B: 95ºC
- Fixação: Discos, parafuso/porca M5
- Proteção: IP-00
- Peso: 1,52kg
- Dimensões (LxAxA) 95x38x52 mm
- Certificado: UNE-EN61558
Para outros tipos e modelos de transformador consulte.
Conexão elétrica
Os enrolamentos secundários também podem ser utilizados de forma independente; neste caso, a potência disponível para cada um dos enrolamentos será de 50% da potência total do transformador.
O transformador é fornecido sem qualquer tipo de proteção contra sobrecarga; sua instalação é obrigatória para evitar sobrecarga do transformador. A potência e a corrente indicadas são aparentes, a corrente ativa fornecida pelo transformador dependerá do fator de potência da carga conectada.
No caso de utilização de fusível de proteção no primário, recomenda-se a utilização do tipo retardado, para absorver a alta corrente de partida característica deste tipo de transformadores.
Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
