Transformador toroidal 2x15V 50VA
Transformador toroidal 2x15V 50VA
Transformador toroidal 2x15V 50VA
Transformador toroidal 2x15V 50VA
Transformador toroidal 2x15V 50VA
Transformador toroidal 2x15V 50VA

Transformador toroidal 2x15V 50VA

29,46 € IVA incluído

24,35 € IVA não incluído

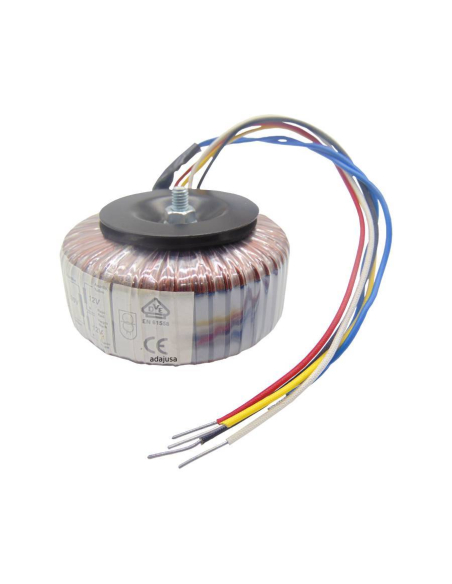

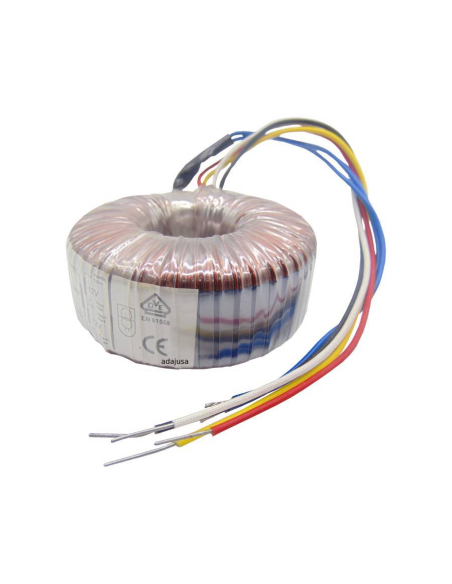

Transformador toroidal de 50VA, tensão de entrada 230Vac e dois enrolamentos de saída de 15Vac, que podem ser ligados em série para obter uma saída de 30Vac e uma corrente de 1,67A, ou em paralelo para obter uma saída de 15Vac e uma corrente de 3,34A.

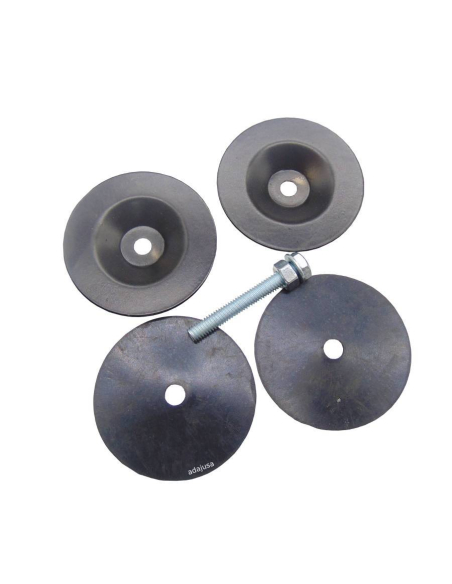

Montagem por meio de 2 discos metálicos, anilhas isolantes e parafuso (incluídos na alimentação).
Fios de saída com identificação codificada por cores de 20cm de comprimento.


Peça n.º: 7220017


Esquema transformador dos secundarios 12Vac Adajusa

Imagem representativa para fins ilustrativos, o artigo fornecido corresponderá às especificações indicadas.

Sem perguntas ainda, deixe a primeira!


Transformador toroidal monofásico de 50VA, tensão de entrada 230Vac e dois enrolamentos de saída de 15Vac, que podem ser ligados em série para obter uma saída de 30Vac e uma corrente de 1,67A (corrente aparente), ou em paralelo para obter uma saída de 15Vac e uma corrente de 3,34A (corrente aparente).

Este tipo de transformador é muito adequado onde são necessários tamanhos e pesos reduzidos, com melhorias até 50% em relação a outros tipos de construção, perdas muito baixas em cobre sob carga, resultando em menos sobreaquecimento e alta eficiência. Excelente regulação de vácuo/carga e nível de ruído muito baixo. Muito baixa radiação magnética.

Núcleo magnético em forma de anel feito de chapa de aço-silício tratada termicamente de alta permeabilidade, com perdas inferiores a 1W/kg.
Montagem por meio de 2 discos metálicos, anilhas isolantes e parafuso (incluídos no fornecimento).
Fios de saída com 20 cm de comprimento e identificação por código de cores.

A principal aplicação deste tipo de transformadores é para comando e controlo em automatismos industriais, fontes de alimentação e para aplicações gerais. Destinam-se a fornecer dispositivos eléctricos onde é necessário o isolamento galvânico entre circuitos.


A alimentação inclui:

  • Transformador toroidal
  • 2 discos de metal
  • 2 anilhas isolantes
  • Parafuso
  • Porca




Características técnicas do transformador:

  • Número de peça: 7220017
  • Tipo de transformador: Toroidal
  • Tensão primária do transformador: 230Vac ± 10%
  • Frequência: 50/60 Hz
  • Tensão secundária (de saída) do transformador: 15/30V, seleccionável por ligação entre os cabos de saída
  • Tolerância de tensão de saída: ± 5%
  • Potência do transformador: 50 VA
  • Corrente máxima (saída) do transformador: 1,67/3,34 A, seleccionável por ligação entre cabos de saída
  • Sem regulação de carga/ carga: 14%
  • Perdas do núcleo: 0,4 W
  • Perdas cobre: 8W
  • Aumento de temperatura: +45ºC
  • Enrolamento: cobre fio esmaltado, classe térmica H 180ºC
  • Selecção da tensão: por ligação entre fios de saída
  • Ligação secundária: em série-paralela
  • Resistência dieléctrica superior a 3000V-1mn entre primário e secundário
  • Temperatura ambiente: 40ºC
  • Sobreaquecimento máximo para a classe B: 95ºC
  • Fixação: Discos, parafuso/porca M4
  • Protecção: IP-00
  • Peso: 0,75 Kg
  • Dimensões (AxBxC) 80x34x38 mm
  • Certificado: UNE-EN61558

Dimensiones transformador toroidal serie TD Adajusa

Para outros tipos e modelos de transformador, consulte-nos por favor.



Ligação eléctrica

Esquema electrico transformadores seie paralelo Adajusa

Os enrolamentos secundários também podem ser utilizados independentemente, neste caso, a potência disponível para cada um dos enrolamentos será 50% da potência total do transformador.


O transformador é fornecido sem qualquer tipo de protecção contra sobrecarga, é obrigatório instalá-los para evitar a sobrecarga do transformador. A potência e a corrente indicadas são aparentes, a corrente activa fornecida pelo transformador dependerá do factor de potência da carga conectada.

No caso de utilizar um fusível de protecção no primário, recomenda-se a utilização do tipo retardado, para absorver a elevada corrente de arranque característica deste tipo de transformador.



Material para uso profissional, instalar em conformidade com as normas em vigor no local de instalação.
