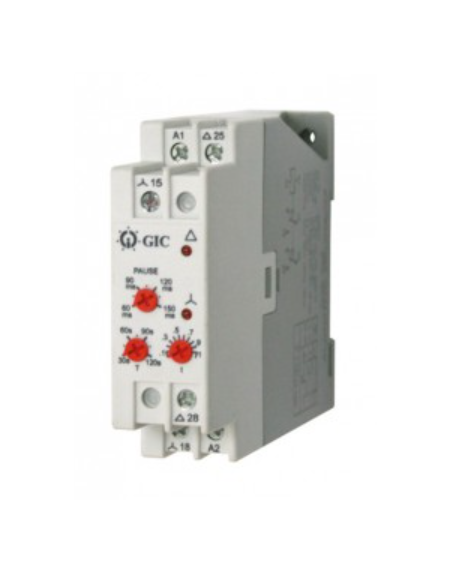

Temporizador de triângulo estelar 2ASDT1

Temporizador duplo especialmente projetado para controlar acionadores de partida de motores de triângulo estelar. Conexão por trilho din, com bobina de controle de multi-tensão, entre 24 e 230V, tanto em corrente direta quanto corrente alternada., 4 escalas de tempo e 2 vezes de regulação, tempo de entrada do contator estelar e atraso de tempo entre a mudança de contatos.

Regulação fácil, na frente, e indicação de status por LED.

Indicação de status:

• LED vermelho: Relé em tensão.
• LED verde: Relé de saída ativado.

Cronogramas e intervalos de tempo:

• Potencialômetro de escala.
  • 1 segundo de tempo máximo.
  • 10 segundos de tempo máximo.
  • 1 minuto de tempo máximo.
  • 10 minutos de tempo máximo.
• Potencialômetro estelar.
  • 10 a 100% do valor da escala.
• O potencialiômetro muda o triângulo estelar.
  • 0,1 a 1,0 segundos.

Modo de operação:

Quando o temporizador recebe tensão na bobina (A1-A2), a saída do relé estelar Υ (15-18) é ativada, durante o tempo selecionado no potencialiômetro de ajuste marcado como estrela. Uma vez alcançado esse tempo, a saída é desativada, as duas saídas permanecem desativadas durante o tempo selecionado no potencialiômetro do triângulo estelar, uma vez que este tempo tenha transcorrido, a saída de triangulação Δ 25-28 é ativada, permanecendo continuamente ativada. Para redefinir o temporizador você tem que desaparecer a tensão na bobina (A1-A2).

Especificações:

• Fabricante/Fornecedor: GIC/Vetor
• Referência: 2ASDT1
• Aplicação: Temporizador de triângulo estelar.
• Tensão de trabalho nominal: 241-230Vac/dc
• Tolerância ao estresse no trabalho: -15% +10%.
• Indicação de status: Utilização de diodos led (vermelho e verde).
• Cronogramas: 4 (1s-10s-1m-10m).
• Tempo estelar: 10.100% do valor da escala de tempo.
• Tempo de mudança do triângulo estelar: 60ms, 90ms, 120ms, 150ms
• Tipo de ajuste: Utilizando potencialômetros.
• Precisão de repetição: ±0,5%
• Tipo de saídas: 2 contatos comutá-los na/nc.
• Corrente de saída: 5A 240Vac/28Vdc (resistiva)
• Indicação de status: Utilização de led.
• Vida mecânica: ciclos <1x10⁷.
• Vida elétrica (AC1): <100.000 ciclos.
• Tempo de reinicialização: máximo de 200ms.
• Faixa de temperatura de trabalho: -20ºC.. +55ºC.
• Faixa de temperatura de armazenamento: -15ºc.. +60ºC.
• Tipo de montagem: Utilizando trilho din.
• Grau de proteção:
  • Frente: IP40.
  • Conexões: IP20.
• Tamanho máximo do cabo: 1x2,5mm² ou 2x1,5mm².
• Peso: 130g.
• Dimensões: 22,5x75x100,5mm.

painel frontal:

conexão:

Dimensões:
