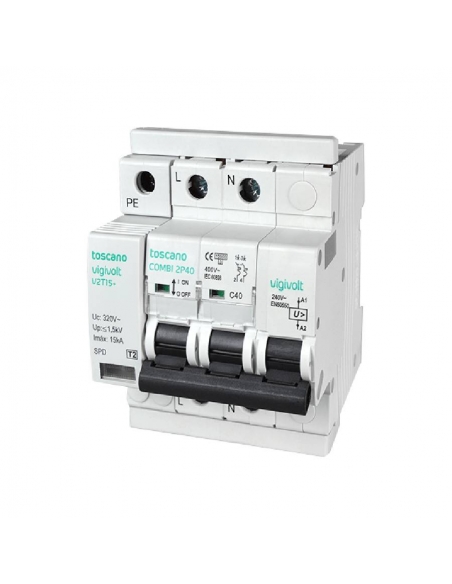

Protetor monofásico surtos transitórios TIPO 2 e permanente + IGA 2x40A 10kA COMBI-2P40T15 - Toscano

84,80 € IVA incluído

70,08 € IVA não incluído

Protetor de surto transitório tipo 2 e permanente com pré-cabo IGA 2x40A embutido para instalações em Monofásico .

O módulo combinado de proteção contra surtos fornece proteção contra surtos permanentes devido ao aumento da tensão da rede e contra surtos transitórios (relâmpagos ou interruptores de rede). IGA energia de corte 10kA, intensidade máxima de descarga 15kA. Cartucho plug-in para fácil substituição.

Referência: COMBI-2P40T15



diagrama combi-2p toscano adajusa (1)
Toscano_version 1 color sin leyenda
Imagem representativa para fins ilustrativos, o item fornecido corresponderá às especificações indicadas.

Sem perguntas ainda, deixe a primeira!


Conjunto de proteção combinado contra molar (descarga de solo) e ondas permanentes, associado a um dispositivo de corte de 2 polos (IGA) com uma potência de corte de 10kA de acordo com o IEC-EN 63052, curva "C".

O funcionamento deste módulo de proteção é causar a desconexão do sistema elétrico monofásico quando ele é submetido a uma tensão mais alta do que tinha que receber, de forma contínua e derivar para a Terra as ondas transitórias causadas pela queda de raios ou pela troca de linhas de distribuição elétrica.

Quando qualquer uma das bobinas de disparo é submetida a uma tensão superior a 265 Vac, produz a abertura dos contatos IGA, deixando todos os circuitos alimentados pelo protetor VIGIVOLT COMBI sem tensão. Quando o dispositivo é submetido a uma onda transitória, ele é aterrado, de modo que afeta o mínimo possível a instalação do protetor.

Adequado para uso em instalações domésticas, pontos de carregamento de veículos elétricos e indústria.

O fornecimento inclui:

  • 2-Pole IGA (monofásico): 2x40A
  • Protetor de surto permanente
  • Protetor de surto transitório

Toda a montagem é fornecida totalmente montada e pré-conectada.


Especificações:

  • Fabricante/Fornecedor: Toscano
  • Referência: COMBI-2P40T15
  • magnetotérmico rated : 40A
  • Número de postes protegidos: 2 (2x40A)
  • Corte de energia do magnetotérmico: 10kA
  • Tensão do gatilho: >265Vac ±2%
  • Tempo de resposta ao surto: De acordo com o padrão UNE-EN 50550
  • magnetotérmico curva de tiro : "C"
  • Tensão máxima (Uc): 320Vac (L/N)
  • Nível de proteção Up (L/N):
  • Nível de proteção UP (N/PE):
  • Corrente máxima de descarga (8/20μs) Imax (L/N): 15kA
  • Intensidade máxima de descarga (8/20μs) Imax (L/PE): 15kA
  • Corrente de descarga nominal (8/20μs) In (N/PE): 10kA
  • Tempo de resposta ao surto: ≤25ns
  • Fusível de pré-proteção: 63A gL
  • Tipo: 2
  • Seção máxima de cabos nos terminais: 25 mm2
  • Nº de módulos ocupados em trilho din: 4
  • Norma: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11


Para o correto funcionamento do equipamento, a fase deve ser conectada ao borne "L" e ao neutro no borne "N"

Conexionado COMBI-PT toscano adajusa (1)

Nota: A capacidade de proteger contra surtos transitórios depende em grande parte da qualidade do aterramento.

Para expandir as informações, você pode baixar a ficha técnica clicando na aba "Arquivos Adjuntos".
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
