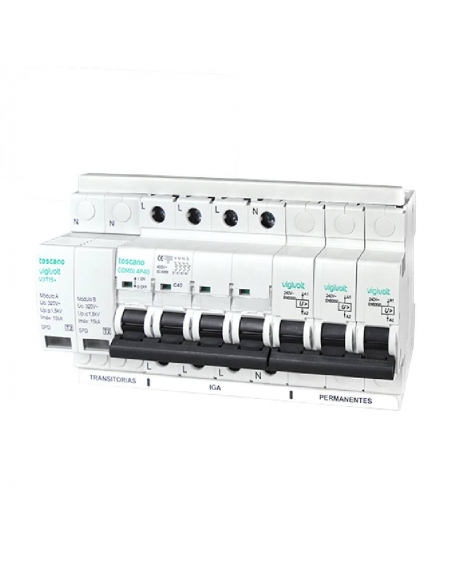

Protector trifásico de sobretensão transitória TIPO 2 Y permanente + IGA 4x20A 10kA COMBI-4P20T15 - Toscano

Conjunto de proteção combinado contra molas transitórias (descarga de solo) e ondas permanentes, associado a um dispositivo de corte de 3 polos mais neutro (IGA), com uma potência de corte de 10kA de acordo com o IEC-EN 63052, curva "C".

O funcionamento deste módulo de proteção é causar a desconexão do sistema elétrico quando ele é submetido a uma tensão mais alta do que tinha que receber, de forma contínua e derivar à Terra as ondas transitórias causadas pela queda de raios ou pela troca de linhas de distribuição elétrica.

Quando qualquer uma das bobinas de disparo é submetida a uma tensão superior a 265 Vac, produz a abertura dos contatos IGA, deixando todos os circuitos alimentados pelo protetor VIGIVOLT COMBI sem tensão. Quando o dispositivo é submetido a uma onda transitória, ele é aterrado, de modo que afeta o mínimo possível a instalação do protetor.

Adequado para uso em instalações domésticas, pontos de carregamento de veículos elétricos e indústria.

O fornecimento inclui:

• 3-Pole IGA + Neutro (trifásica): 4x20A
• Protetor de surto permanente
• Protetor de surto transitório

Toda a montagem é fornecida totalmente montada e pré-conectada.

Especificações:

• Fabricante/Fornecedor: Toscano
• Referência: COMBI-4P20T15
• Tensão nominal: 230VAC (L/N) 400VAC (L/L)
• Frequência: 50-60Hz
• magnetotérmico: 20A
• Corte de energia do magnetotérmico: 10kA
• Tensão do gatilho: >265Vac ±2%
• Tempo de resposta ao surto: De acordo com o padrão UNE-EN 50550
• magnetotérmico curva de tiro : "C"
• Tensão máxima (Uc): 320Vac (L/N)
• Nível de proteção Up (L/N):
• Nível de proteção UP (N/PE):
• Corrente máxima de descarga (8/20μs) Imax (L/N): 15kA
• Corrente máxima de descarga (8/20μs) Imax (N/PE): 15kA
• Corrente de descarga nominal (8/20μs) Em (L/N): 8kA
• Tempo de resposta ao surto: ≤25ns
• Pré-fusível de proteção: 63A gL
• Tipo: 2
• Seção máxima de cabos nos terminais: 16 mm²
• Nº de módulos ocupados em trilho din: 9
• Norma: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11

Para o bom funcionamento do equipamento, a fase deve ser conectada ao borne "L" e ao neutro no borne "N"

Nota: A capacidade de proteger contra surtos transitórios depende em grande parte da qualidade do aterramento.

Para expandir as informações, você pode baixar a ficha técnica clicando na aba "Arquivos Adjuntos".
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
