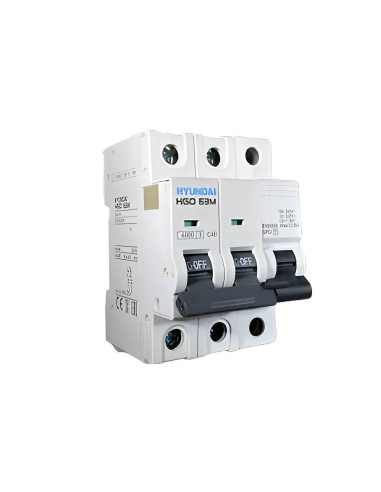

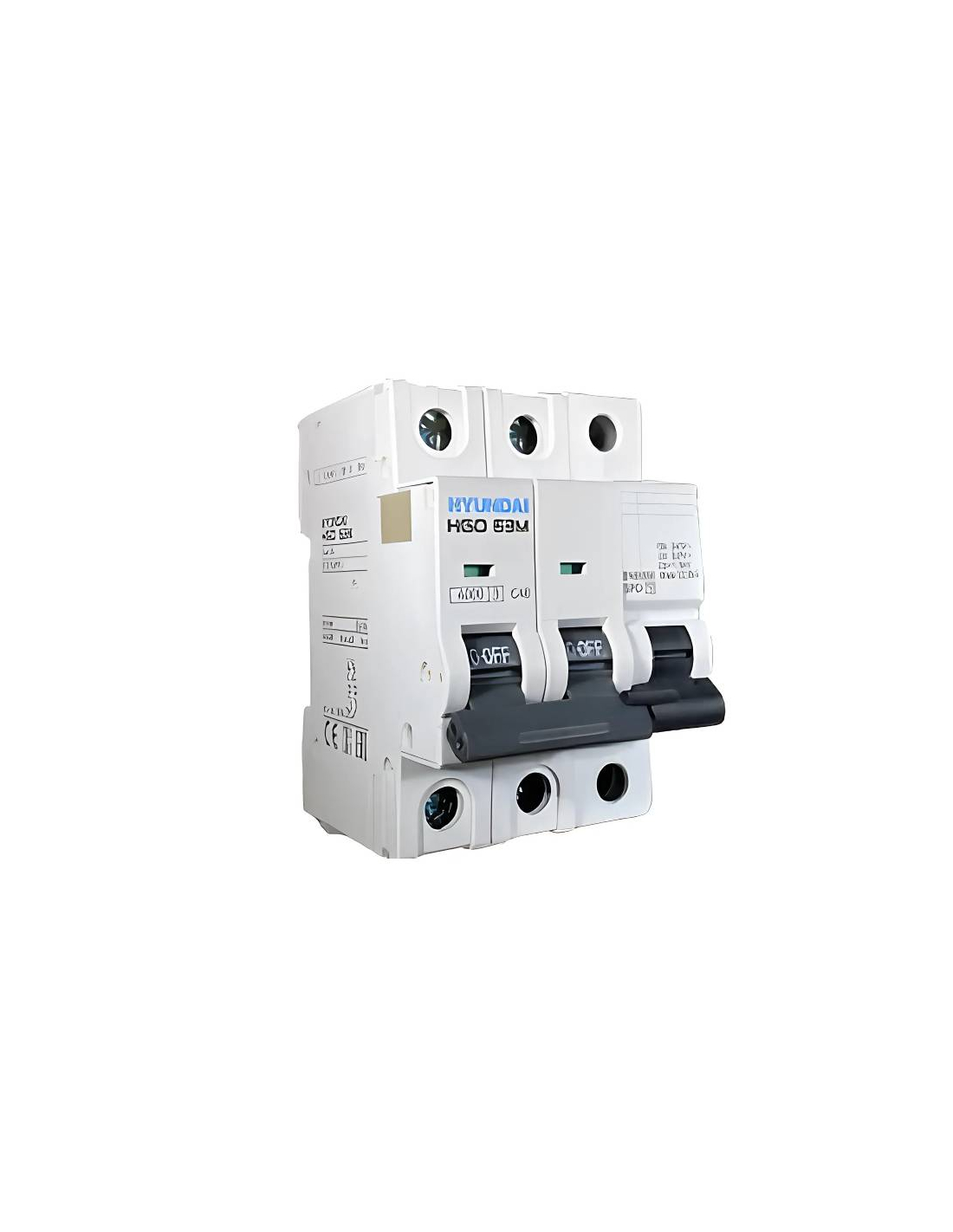

Protetor transitório e permanente supervoltages IGA 2x63A 10kA - Hyundai Electric

Conjunto combinado de proteção contra molar (descarga de solo) e surtos permanentes associados a um dispositivo de corte de 2 polos (IGA) com uma potência de corte de 10kA de acordo com a UNE EN60898, curva "C".

O funcionamento deste módulo de proteção é produzir a desconexão do sistema elétrico de Monofásico quando ele é submetido a uma tensão mais alta do que tinha que receber, de forma contínua e para aterrar as ondas transitórias causadas pela queda dos raios ou pela troca de linhas de distribuição elétrica.

Este dispositivo de instalação muito compacto e simples fornece proteção muito alta, tanto contra surtos transitórios ou permanentes, como de linha, incorporando uma IGA (magnetotérmico) com uma potência de corte de 10kA. Tem um indicador visual de estado de corte.

O fornecimento inclui:

• 2-Pole IGA (Monofásico ): 2x63A.
• Protetor contra surtos permanentes.
• Protetor de surto transitório (descarregador de solo).

Toda a montagem é fornecida totalmente ligada.

Situação neutra no lado direito, é obrigatório respeitar a posição de nêutrons, embora a IGA esteja protegida por 2 polos.

Características técnicas:

• Fabricante/Fornecedor: Hyundai Electric
• Referência: ST-2P63
• Tensão nominal (1) 230VAC.
• Corrente magnetotérmica nominal: 63A.
• Número de polos protegidos: 2 (2x63A).
• Potência de corte magnetotémal: 10000kA (de acordo com iEC/EN60898).
• Curva de tiro: "C".
• Tensão de disparo superior permanente: 265Vac.
• Tempo de resposta de excesso permanente:
• 275Vac: aproximadamente 7s.
• 300Vac: aproximadamente 3s.
• 350Vac: aproximadamente 0,5s.
• 400Vac: aproximadamente 0,15s.
• Corrente nominal de descarga transitória (In): 5kA.
• Intensidade máxima de descarga transitória (Imax): 15kA.
• Tensão:
• Tipo de dispositivo (classe): II.
• Seção máxima do cabo do terminal: 10 mm² (IGA) 6 mm² (módulo).
• Número de módulos ocupados no trilho DIN: 4.
• Regulamento: EN 60898 / EN 50550 / IEC 61643-11.
• Marcação: CE.

Nota: A capacidade de proteger contra surtos transitórios depende, em grande medida, da qualidade do aterramento.
