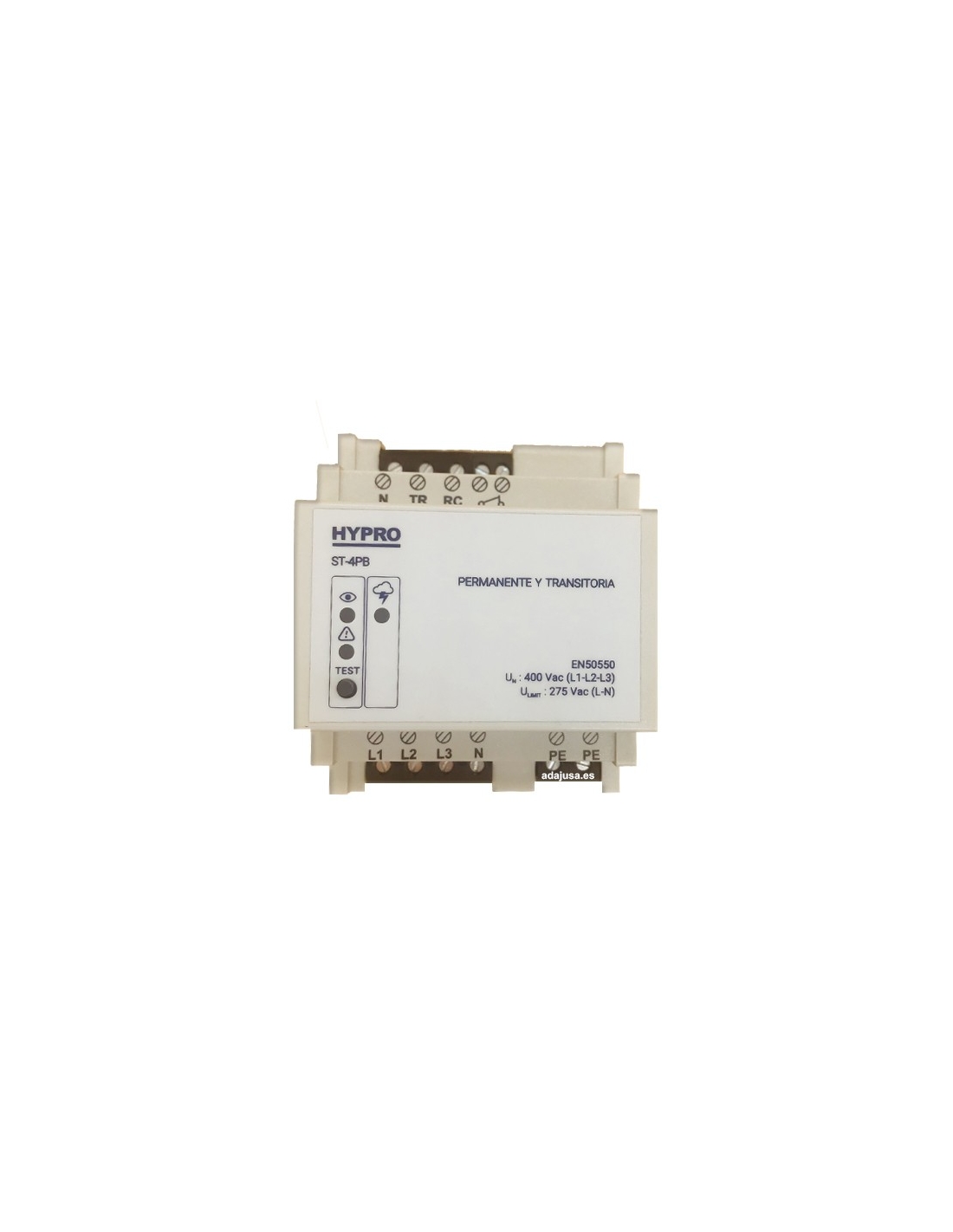

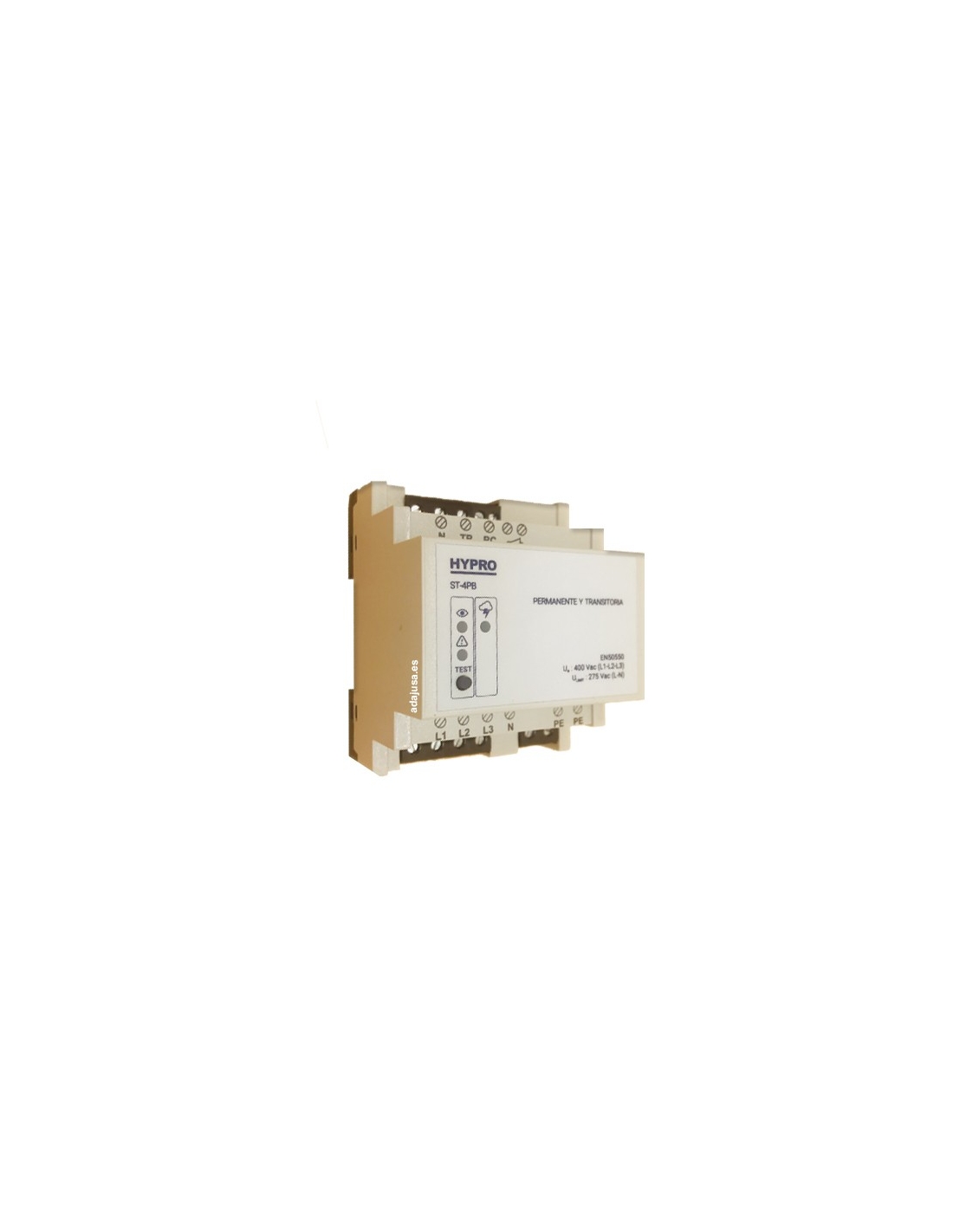

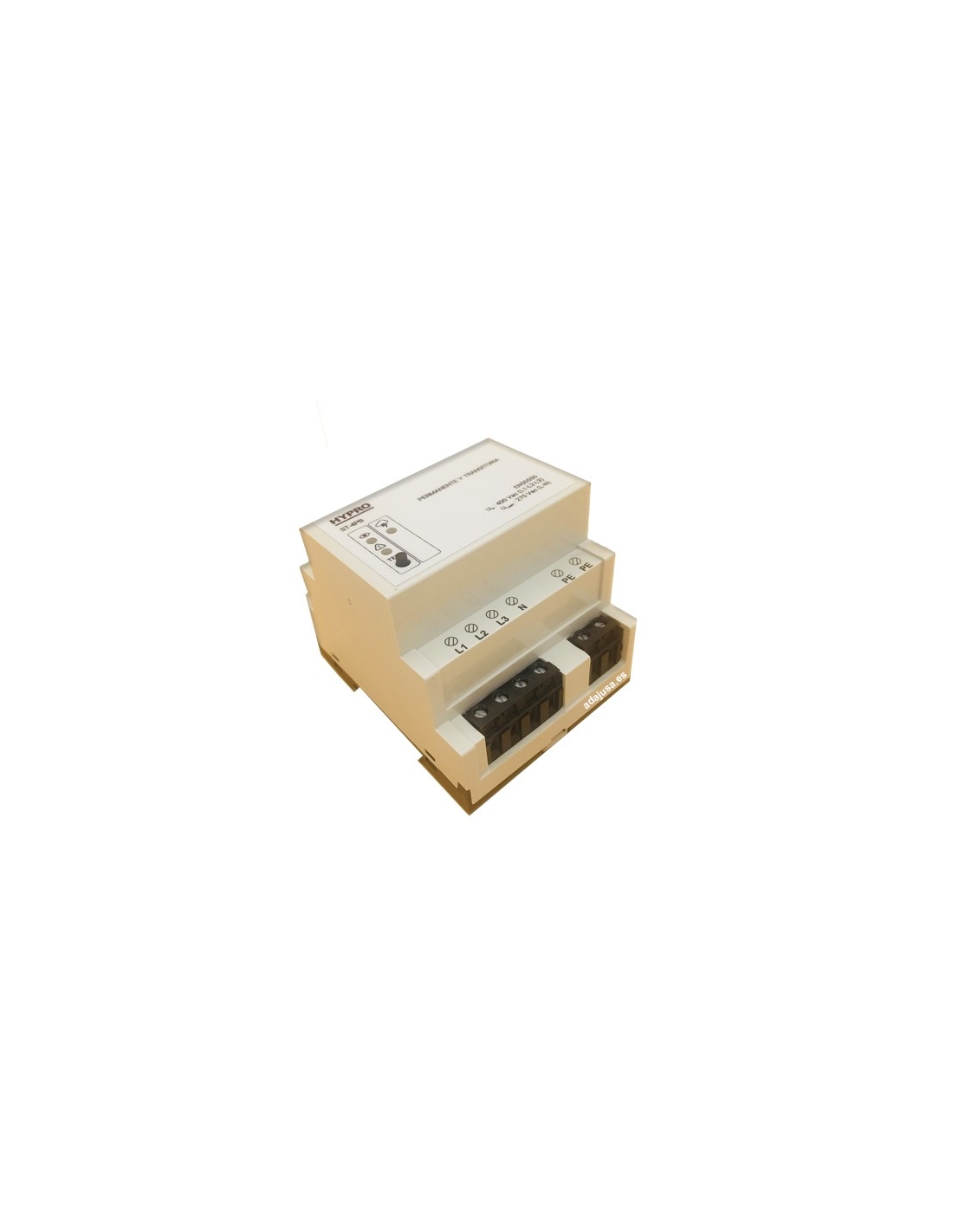

Relé de proteção aumentos permanentes e transitórios na bobina de emissão - HY

238,41 € IVA incluído

197,03 € IVA não incluído

Envio gratuito!

Dispositivo para proteção contra surtos transitórios e permanentes em linhas trifásicas, que atua na bobina de emissão associada à IGA ou caixa moldada.

Associado a um elemento de corte, permite proteção contra surtos permanentes devido ao aumento da tensão de rede e surtos transitórios (relâmpagos ou interruptores) em instalações trifásicas.

Referência: ST-4PB.

Sem perguntas ainda, deixe a primeira!


Dispositivo de proteção combinado contra surtos transitórios e permanentes para associar uma bobina de emissão (gatilho) com um dispositivo de corte (IGA) ou caixa moldada, em sistemas trifásicos.

O funcionamento deste módulo de proteção é produzir um sinal de desconexão para o interruptor de corte geral, interruptor automático geral (IGA) ou caixa moldada, quando ele é submetido a uma tensão mais alta do que tinha que receber, de forma contínua e para aterrar as ondas transitórias causadas por queda de raios ou a troca de linhas de distribuição elétrica.

Este dispositivo, de instalação muito compacta e simples, fornece proteção muito alta, tanto contra surtos transitórios ou permanentes, como de linha, incorporando uma IGA (magnetotérmico) com uma potência de corte de 10kA. Tem um indicador visual de estado de corte.

O fornecimento não inclui o magnetotérmico, nem a bobina de emissão, apenas o protetor de surto.

Características técnicas:

  • Fabricante/Fornecedor: Hyundai Electric
  • Referência: ST-4PB.
  • Tensão nominal UN 240Vac. (N/l1, N/L2, N/L3).
  • Consumo de energia: 0,6VA.
  • Seção máxima do cabo do terminal: 16 mm2 (IGA) 6 mm2 (módulo).
  • Contato com alarme: 5A / 30VDC, 5A / 250Vac.
  • Proteção: IP20.
  • Montagem: Rail DIN 35.
  • Número do módulo DIN: 4 (TRIO) 9 (COMBI).
  • Regulamento: EN 60898 / EN 50550 / IEC 61643-11.
  • Tensão de gatilho: 265VAC +/- 2%. (N/L1, N/L2, N/L3).
  • Tempo de resposta de excesso permanente:
    • 265Vac: Aproximadamente 7s.
    • 300Vac: Aproximadamente 3s.
    • 350Vac: Aproximadamente 0,5s.
    • 400Vac: Aproximadamente 0,15s.
  • Tempo de reset: 10s.
  • Corrente máxima: 20kA (20/8).
  • Tempo de resposta sobrevoltage: de acordo com a UNE-EN 50550 sobrevoltage.
  • Regulamentos: IEC61643-11 / EN 61643-11
  • Marcação CE.

Notas sobre a montagem.

É obrigatório conectar o neutro ao terminal N e ao condutor de terra.

Instalación sobretension transitorio y permanente trifasico

A bobina magnetotérmica ou a bobina de emissão (shot) está incluída no fornecimento, você tem que encomendá-los separadamente.
