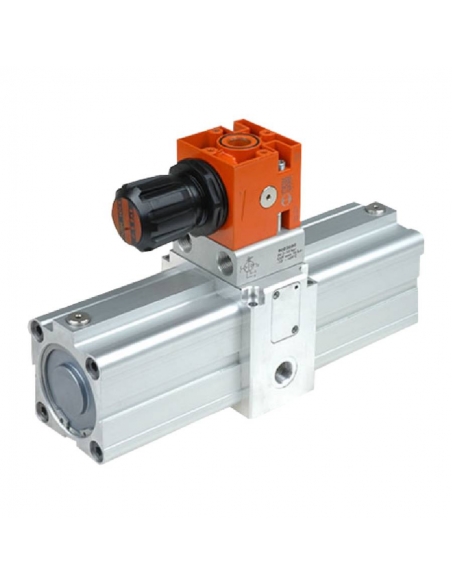

Multiplicador de pressão ar-ar Ø63, com regulador de pressão de ar na saída. O multiplicador de pressão do ar, também chamado de booster, é um dispositivo automático que comprime o ar que entra, liberando na saída um fluxo de ar com pressão dupla em relação à entrada, multiplicando por dois o valor da pressão do ar na sua entrada.
Este dispositivo é normalmente utilizado onde é necessário intensificar, em determinado local, a pressão de alimentação de um ou mais atuadores pneumáticos. É um dispositivo totalmente pneumático, podendo ser utilizado em ambientes onde o uso de dispositivos elétricos é desencorajado. O multiplicador está equipado com válvulas anti-retorno que permitem manter a pressão de saída, mesmo quando a pressão de entrada é interrompida.
Os multiplicadores de pressão não substituem os compressores, mas fornecem um valor de pressão mais alto por um tempo limitado. Eles são frequentemente usados para aumentar a força dos cilindros pneumáticos.
Para evitar oscilações na pressão de saída, é aconselhável instalar um tanque após o multiplicador.
O manômetro para indicação de pressão não está incluído no fornecimento, deve ser encomendado separadamente.
Características tecnicas:
- Fabricante: Metal Work .
- Referência: 9002300
- Diâmetro: 63mm.
- Fluido: Ar sem lubrificação, se for utilizado ar lubrificado deve ser contínuo.
- Rosca: G 3/8.
- Pressão de entrada:
- MPa: 0,2...1.
- bar : 2...10.
- psi: 29..145.
- Pressão de saída:
- MPa: máx. 2.
- bar : máximo 20.
- psi: máximo 290
- Temperatura de funcionamento: -10º...60º.
- Peso: 5.350 gr.
- Fixação: Possibilidade de fixação em parede ou painel.
- Posição de montagem: em qualquer posição.
- Regulador de pressão instalado.
Atenção: É necessário desligar a alimentação e descarregar o circuito de uso antes de realizar qualquer intervenção no aparelho.
Dimensões:
Curvas de fluxo:
Para evitar oscilações na pressão de saída, é aconselhável instalar um tanque após o multiplicador. Se for utilizado um tanque, os tempos de enchimento do tanque devem ser levados em consideração. Abaixo fornecemos uma curva de enchimento para um tanque de 10 litros.
Nota de instalação: O regulador de pressão é instalado na entrada do multiplicador, se por exemplo precisarmos de 10kg/cm2 na saída, temos que ajustar o regulador para uma pressão de 5kg/cm2 pois o multiplicador fornece o dobro da pressão na saída daquele na entrada.
Material de uso profissional, instalar de acordo com as normas vigentes no local de instalação.
