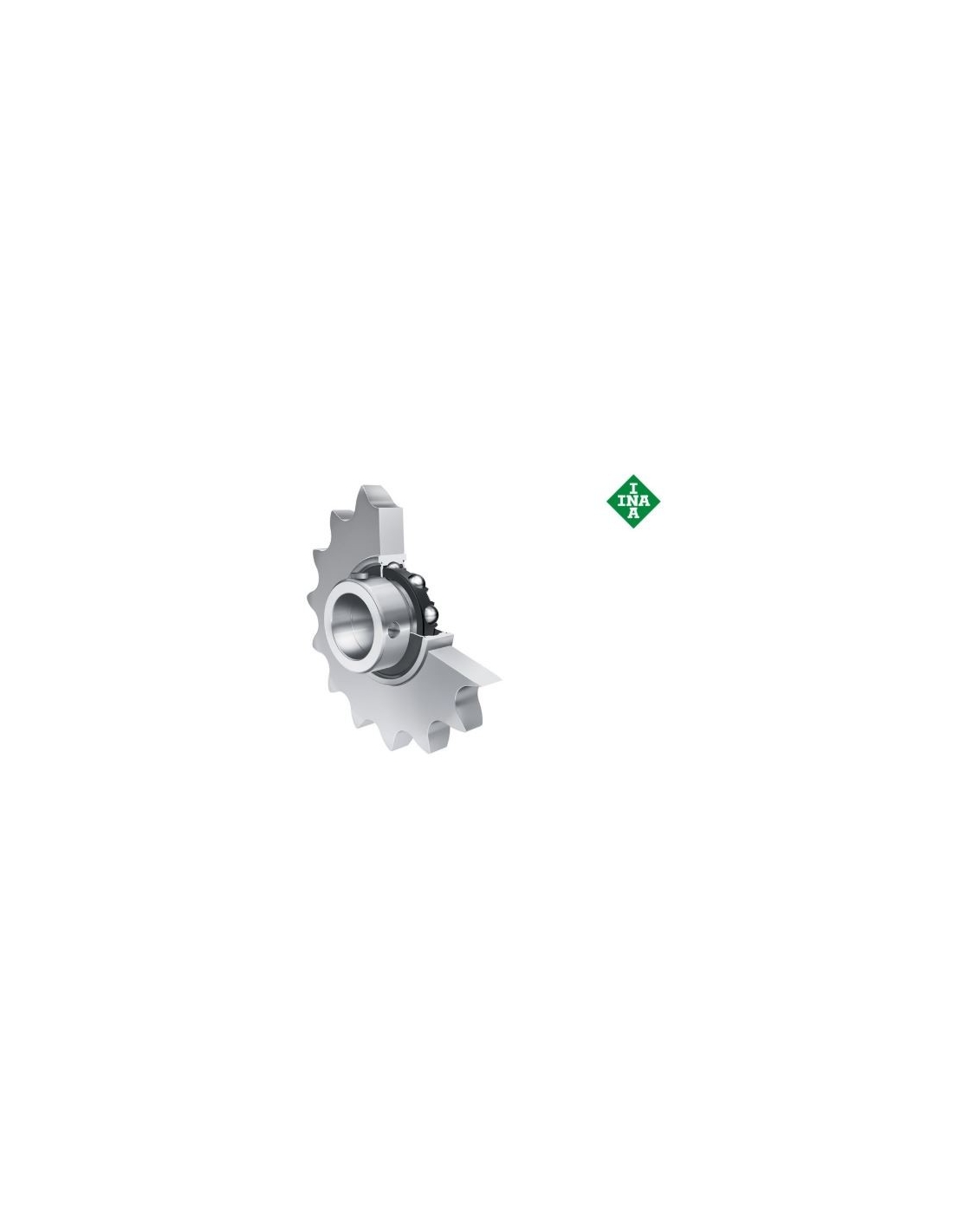

Pinhãode tensão para o diâmetro da cadeia 15mm 14 dentes 10B C 10 - INA

As rodas ou pinhões tensionadores para correntes INA são unidades de orientação e encaminhamento correntes, sendo válidas para correntes normais e de rolo. Servem para compensar os alongamentos do correntes, que ocorrem ao longo da vida útil pela própria operação, melhorar a suavidade do passeio e aumentar o desempenho do sistema sob altas cargas e velocidades.

As unidades são fornecidas prontas para montagem, são compostas de roda para a corrente e rolamento de esferas rígidas já montadas. As rodas de tensão para correntes são feitas de aço sintered de alta resistência. Como o anel interno do rolamento de esferas rígido é estendido em ambos os lados, não são necessários anéis separadores adicionais.

O anel interno é fixado no eixo por um anel de tensão excêntrico. A broca nesta série tem uma tolerância positiva. Desta forma, eixos nãohanizados até a tolerância iso h9 podem ser usados sob cargas e velocidades médias.

Fabricante: INA
Referência: KSR 15.B0.10.10.14.08

Dimensões:

• d: 15 mm Tolerância: +0,018/0
• Dk: 78 mm.
• B1: 28,3 mm
• C: 12 mm
• C1: 8,7 mm.
• C2: 1,3 mm.
• D: 40 mm.
• D0: 71,3 mm.
• d3 máx: 28,4 mm.
• P: 5/8" x 3/8" ISO 10B
• W: M6x0.75. Rosca prisioneiro. Para chave inglesa de 3 mm
• Z: 14 (número de dentes).
• Peso: 0,26 Kg.
• Dureza HB 50+/-10

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
