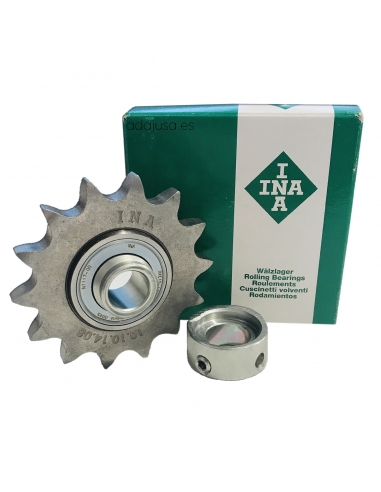

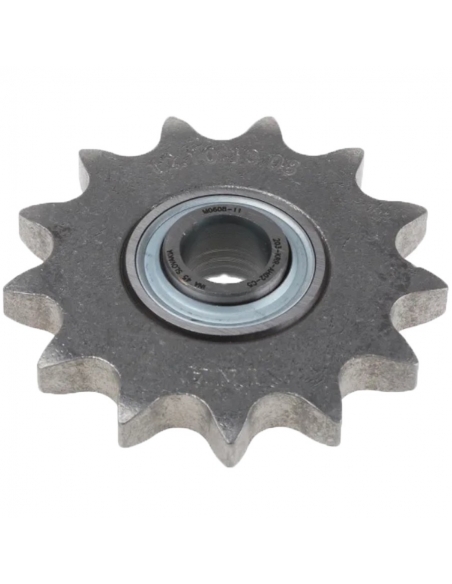

Pinhãode tensão para o diâmetro da cadeia 15mm 13 dentes 12B C 10 - INA

As rodas ou pinhões tensionadores para correntes INA são unidades de orientação e encaminhamento correntes, sendo válidas para correntes normais e de rolo. Servem para compensar os alongamentos do correntes, que ocorrem ao longo da vida útil pela própria operação, melhorar a suavidade do passeio e aumentar o desempenho do sistema sob altas cargas e velocidades.

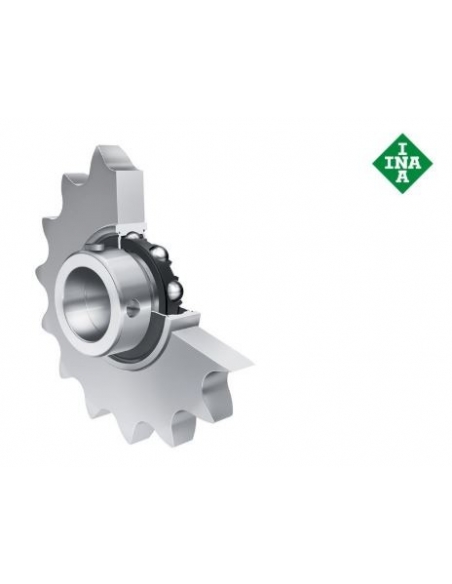

As unidades são fornecidas prontas para montagem, são compostas de roda para a corrente e rolamento de esferas rígidas já montadas. As rodas de tensão para correntes são feitas de aço sintered de alta resistência. Como o anel interno do rolamento de esferas rígido é estendido em ambos os lados, não são necessários anéis separadores adicionais.

O anel interno é fixado no eixo por um anel de tensão excêntrico. A broca nesta série tem uma tolerância positiva. Desta forma, eixos nãohanizados até a tolerância iso h9 podem ser usados sob cargas e velocidades médias.

Fabricante: INA

Referência: KSR 15.B0.12.10.13.08:INA

Dimensões:

• Diâmetro do cubo (d): 15 mm Tolerância: +0,018/0
• Diâmetro da ponta (D_k): 87 mm
• Largura do tensionador (B₁₎: 28,6 mm
• Largura do anel externo (C): 12 mm
• Espessura tensionante (C₁₎: 10,5 mm.
• Chamfer (C₂₎: 1,5 mm.
• Diâmetro externo (D): 40 mm.
• Diâmetro primitivo (D₀₎: 79,6 mm.
• Diâmetro externo do tensionador (d_3): 28,4 mm.
• String (p): 12B
• Largura entre rostos (W): M6x0,75. Rosca prisioneiro. Para chave inglesa de 3 mm
• Número de dentes (Z): 13
• Peso: 0,34 Kg.
• Dureza HB 50+/-10

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
