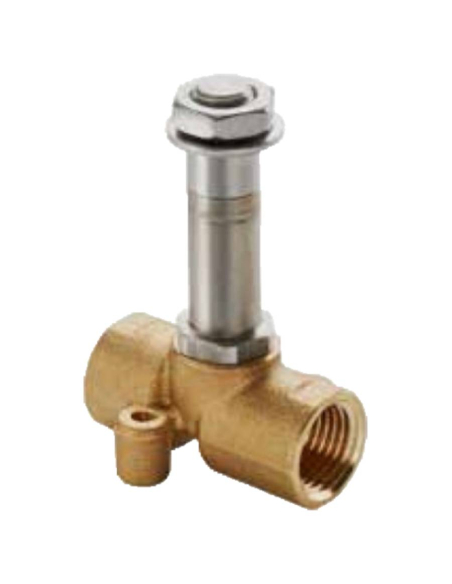

Electroválvula fluidos 1/8 2/2 aberta unidade direta D.4

Electrovalvula 1/8"de ação direta, 2 vias, normalmente aberto (NA), para utilização com fluidos ou ar, acionado indiretamente. Corpo em latão e punho da bobina em aço inoxidável.

Diâmetro do passo: 4 mm

Neste tipo de válvula, o núcleo móvel, montado com um anel de vedação, abre e fecha diretamente no orifício da electroválvula. Quando a bobina não está ativa, o êmbolo está na posição de fechar a electroválvula, impedindo o fluxo de fluidos. Quando activamos a bobina, criamos um campo magnético e fazemos com que o núcleo móvel abra o orifício, permitindo a passagem do fluido. Quando deixamos de excitar a bobina, o núcleo móvel, através da mola que possui, volta à posição inicial.

Este tipo de electroválvula pode abrir a partir de 0 bar.

As gamas de pressão de trabalho são as seguintes:

• Diferencial mínimo de pressão entre a entrada e a saída (ΔP bar): 0 bar.
• Diferencial máximo de pressão entre a entrada e a saída (ΔP bar):
• Com bobina de 22 mm de tamanho 6,5W: 2,4 bar.
• Com bobina de 22 mm de tamanho 7,5VA: 2,4 bar.
• Com bobina de 30mm tamanho 8W: 2.4 bar.
• Com bobina de 30mm tamanho 11VA: 2.4 bar.
• Pressão máxima admissível: 2,4 bar

As bobinas compatíveis com este tipo de electroválvula são SOL10 (22mm) e SOL11 (30mm) para núcleos de 10mm de diâmetro (Bobina não incluída)

A electroválvula é normalmente aberta, ou seja, sem tensão na bobina, o fluido ou o ar passa através da electroválvula, quando a bobina é energizada a passagem do fluido ou do ar é interrompida.

Os fluidos com os quais esta electroválvula pode trabalhar são:

• Ar.
• Gases inertes.
• Água (temperatura máxima 75ºC).
• Óleos minerais.
• Óleo diesel.
• Óleo combustível.

Caraterísticas técnicas:

• Fabricante: Aignep
• Número de peça: 01F02203N0
• Tipo de controlo: transmissão direta.
• Tamanho da rosca: 1/8".
• número de vias: 2.
• número de posições: 2.
• Configuração: 2/2 aberto (NA).
• Diâmetro do eixo do acionamento (para bobina): 10mm.
• Corpo: latão.
• Tubo guia, núcleos e mola: aço inoxidável.
• Tipo de vedação: NBR.
• Tipo de fluidos: ar sob pressão, água (máx. 75ºC), óleos minerais, gasóleo, fuelóleo.
• Pressão máxima: 2,4 bar.
• Tamanho ISO 228: 1/8".
• diâmetro de caudal: 4 mm.
• Viscosidade máxima do fluido (cSt): 53.
• Coeficiente da válvula (Kv): 0,30 m³/h.
• Diferencial de pressão mínima (ΔP bar): 0-1,3 bar dependendo da potência da bobina.
• Diferencial de pressão máxima (ΔP bar): 2,4 bar
• Temperatura de funcionamento da electroválvula: -10ºC a +80ºC.
• Temperatura do fluido: -10ºC a +90ºC.

Material para uso profissional, instalar de acordo com as normas em vigor no local de instalação.

Para mais informações, pode descarregar a ficha técnica clicando no separador "Ficheiros anexos"
