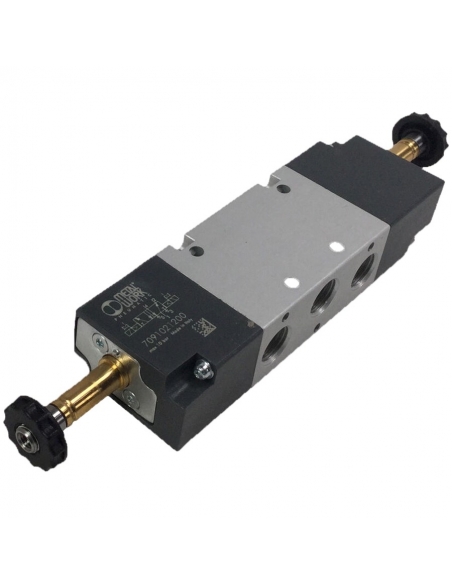

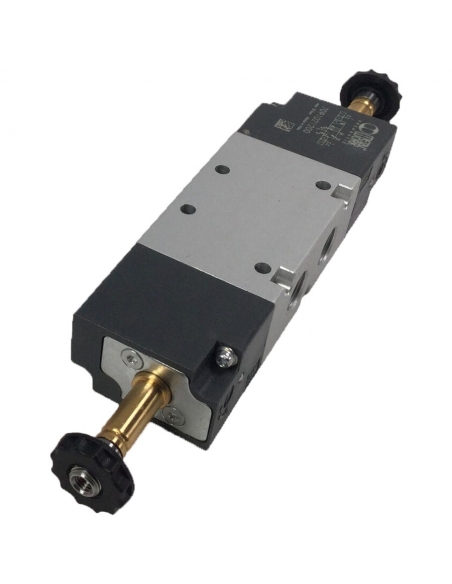

Electroválvula1/4 5/2 bistable 24 Vac BASIC - Metal Work

1/4 válvula sóonóide pneumática bistível de 5 vias série BASIC*. Com bobinas Vac 3.5 VA 3.5 e conectores plásticos

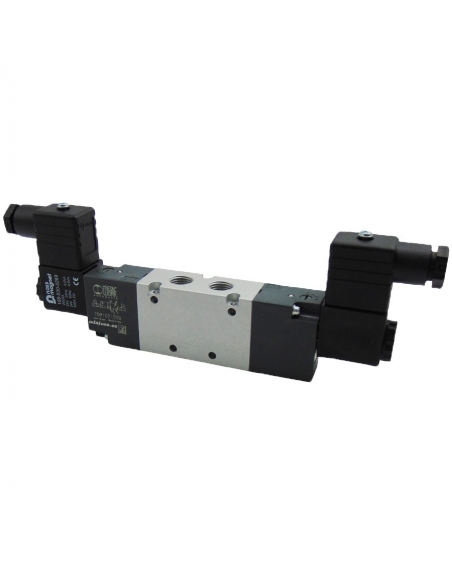

O fornecimento inclui:

• Electroválvula1/4 5/2 bistable

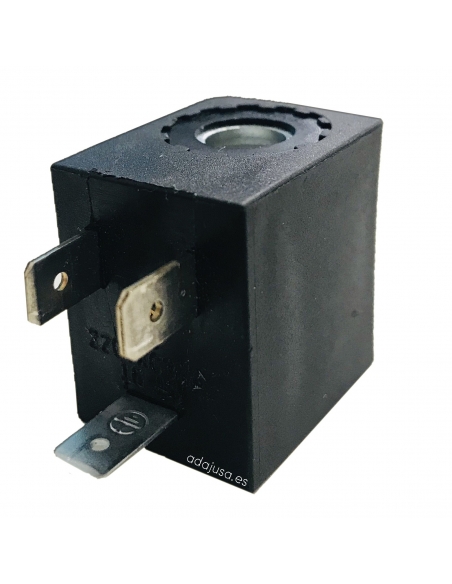

• 2 Bobinas 24 Vac 3.5 VA
• 2 Conectores plásticos tamanho 22

Especificações:

• Fabricante: Metal Work
• Metal Work de referência : ELPN 1/4 5/2 BIS Código: 7091021200
• Tipo de rosca: G 1/4"
• Barra monoestreável: 1 a 10
• Temperatura de funcionamento °C: -10 ÷ +60
• Diâmetro nominal mm: 7,5
• Conduance C Ni/min · bar: 264,26
• Relação b/barra crítica: 0,27
• Taxa de fluxo em 6 bar ΔP 0.5 bar Ni/min: 750
• Taxa de fluxo em 6 bar ΔP 1 bar Ni/min: 1100
• Monostable TRA/TRR em 6 bar ms: 19/45
• Bistable TRA/TRR em 6 bar ms: 21/21
• Tolerâncias de tensão %: -10 ÷ +15
• Classe de isolamento: F 155
• Fluido: Ar filtrado sem lubrificação.
• Tensão nominal: 24 Vac
• Potência nominal: 3.5VA

a) Corpo da válvula: alumínio anodizado
b) Controlador / Tampa final: plástico
c) Slide: alumínio quimicamente banhado a níquel
d) Espaçadores: plástico
e) Articulações: NBR
f) Pistões: Hostaform
g) Juntas de pistão: NBR
h Molas: aço especial
i) Operador: tubo de latão - núcleo de aço inoxidável

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação. Para

* Série Básica: O corpo é feito de alumínio anodizado (não não cuidado) e os controles estão em tecnopolímero cinza escuro. As válvulas BÁSICAS podem ser montadas com acessórios de outras famílias de válvulas, em especial com bobinas de 22 mm, um orifício de 8 mm e conectores relacionados, bases modulares e os conectores multiposição das válvulas da série 70.
