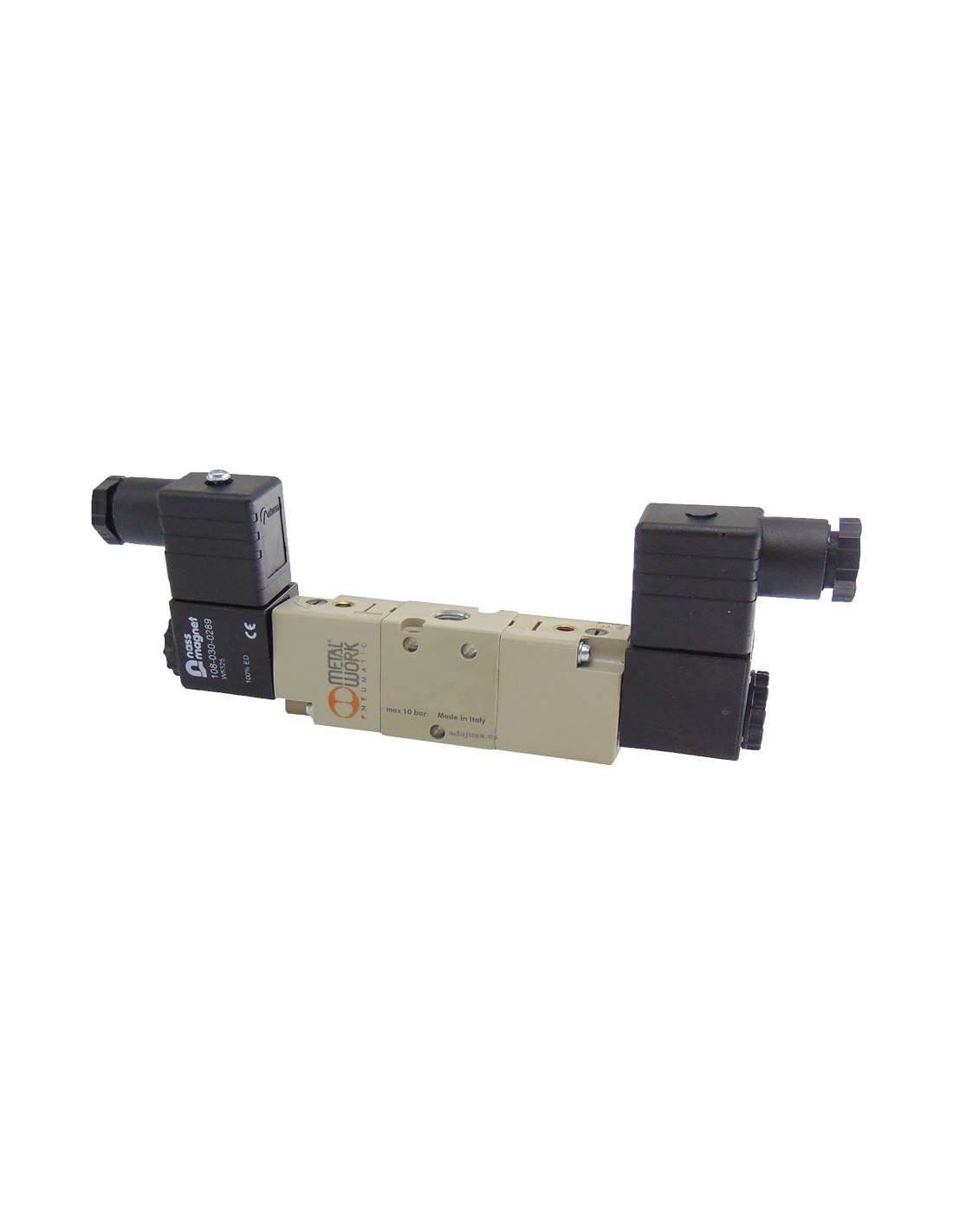

Electroválvulapneumática de 1/4 5 vias, assistida, 3 posições, centros fechados, bistable. Para aplicações gerais e industriais. A electrovalvula é normalmente fechada (NC), ou seja, sem tensão na bobina, a entrada não é comunicada com a saída, ou seja, não há pressão de ar na tomada, a saída é comunicada com o escapamento da válvula. Quando a bobina é colocada em tensão, a electrovalvula é ativada, a circulação de ar ocorre entre a entrada e a saída da electrovalvula. A bobina não está incluída no fornecimento.
A electrovalvula tem 3 posições com 2 bobinas, se uma bobina for alimentada o cilindro avança, se ambas as bobinas forem deixadas sem tensão, o cilindro pára, mas o ar é mantido no circuito, com o qual o cilindro mantém a pressão (força) e se a outra bobina for alimentada, o cilindro é coletado.
O fornecimento inclui:

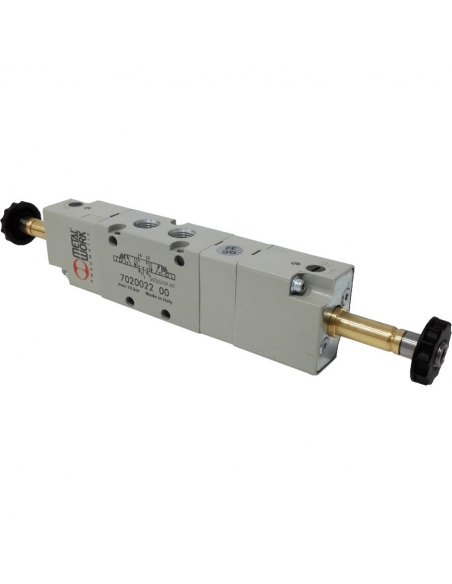

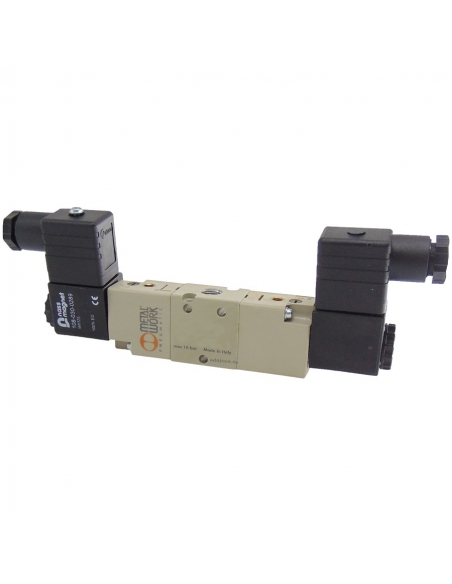

- Electroválvula1/4 5/3 centro fechado assistido

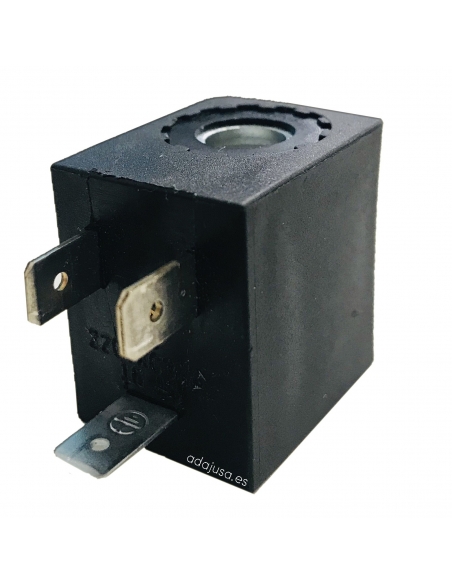

- 2 bobinas 24Vca 3.5 VA
- Conectores 2 T22
Características:
- Provedor: Metal Work
- Referência da electrovalvula: 7020022400 SOV 36 SES DC
- Pressão operacional: 1 ÷10 bar
- Pressão mínima da assistência: 2,5 bar
- Temperatura de operação: -10 ÷ +60
- Diâmetro nominal: 7,5 mm
- Conduance C Ni/min · bar: 264,26
- Proporção crítica b barra/barra: 0,27
- Taxa de fluxo em 6 bar ΔP 0.5 bar Ni/min: 750
- Taxa de fluxo em 6 bar ΔP 1 bar Ni/min:1100
- Monostable TRA/TRR em 6 bar ms: 19/45
- Bistable TRA/TRR em 6 bar ms: 21/21
- Tensão de acordo com bobinas: 12; 24 VDC - 24; 110; 220V AC 50/60Hz
- Tolerâncias de tensão %: -10 ÷ +15
- Tensão: 24 Vac
- Potência: 3.5 VA
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
