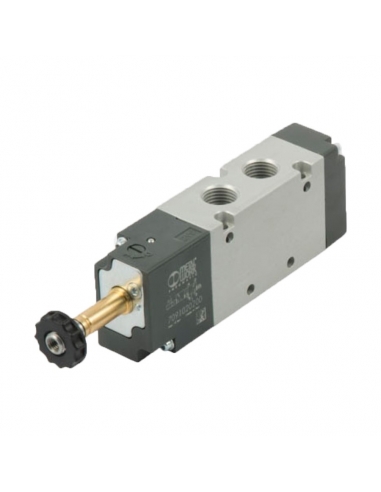

Electroválvula1/4 3/2 monostable NC 24 Vcc BASIC - Metal Work

Electroválvulapneumática de 1/4 3 vias NC moestável (normalmente fechada) série BASIC*. Bloqueia a passagem do ar quando não é ativado e permite a passagem de ar quando seu controle é ativado. Com bobina de 24 Vcc 2W e conector plástico

O fornecimento inclui:

• Electroválvula1/4 3/2 NC moestável

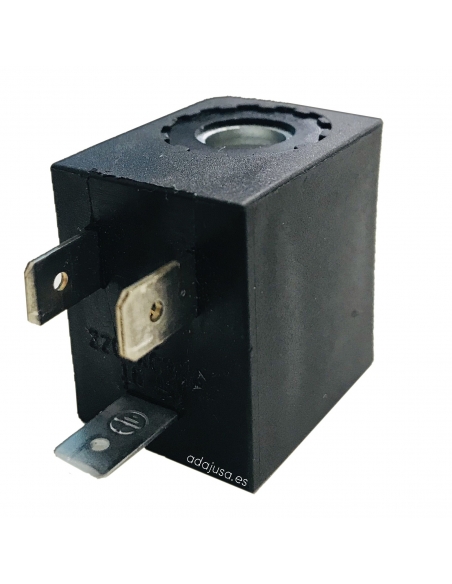

• Bobina 24 Vcc 2W
• Tamanho do conector de plástico 22

Especificações:

• Fabricante: Metal Work
• Metal Work de referência: ELPN 1/4 3/2 MON CÓDIGO CN: 7091020200
• Tipo de rosca: G 1/4"
• Barra monoestreável: 2,5 a 10
• Temperatura de funcionamento °C: -10 ÷ +60
• Diâmetro nominal mm: 7,5
• Conduance C Ni/min · bar: 264,26
• Relação b/barra crítica: 0,27
• Taxa de fluxo em 6 bar ΔP 0.5 bar Ni/min: 750
• Taxa de fluxo em 6 bar ΔP 1 bar Ni/min: 1100
• Monostable TRA/TRR em 6 bar ms: 19/45
• Bistable TRA/TRR em 6 bar ms: 21/21
• Tolerâncias de tensão %: -10 ÷ +15
• Classe de isolamento: F 155
• Fluido: Ar filtrado sem lubrificação.
• Tensão nominal: 24 Vcc
• Potência nominal: 2W

a) Corpo da válvula: alumínio anodizado
b) Controlador / Tampa final: plástico
c) Slide: alumínio quimicamente banhado a níquel
d) Espaçadores: plástico
e) Articulações: NBR
f) Pistões: Hostaform
g) Juntas de pistão: NBR
h Molas: aço especial
i) Operador: tubo de latão - núcleo de aço inoxidável

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação. Para

* Série Básica: O corpo é feito de alumínio anodizado (não não cuidado) e os controles estão em tecnopolímero cinza escuro. As válvulas BÁSICAS podem ser montadas com acessórios de outras famílias de válvulas, em especial com bobinas de 22 mm, um orifício de 8 mm e conectores relacionados, bases modulares e os conectores multiposição das válvulas da série 70.
