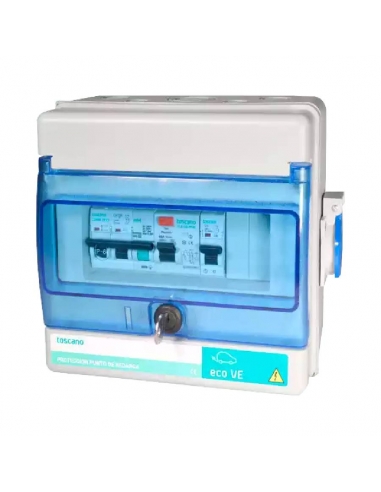

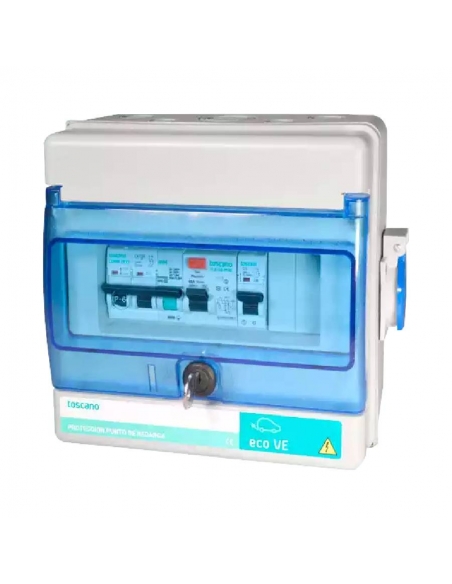

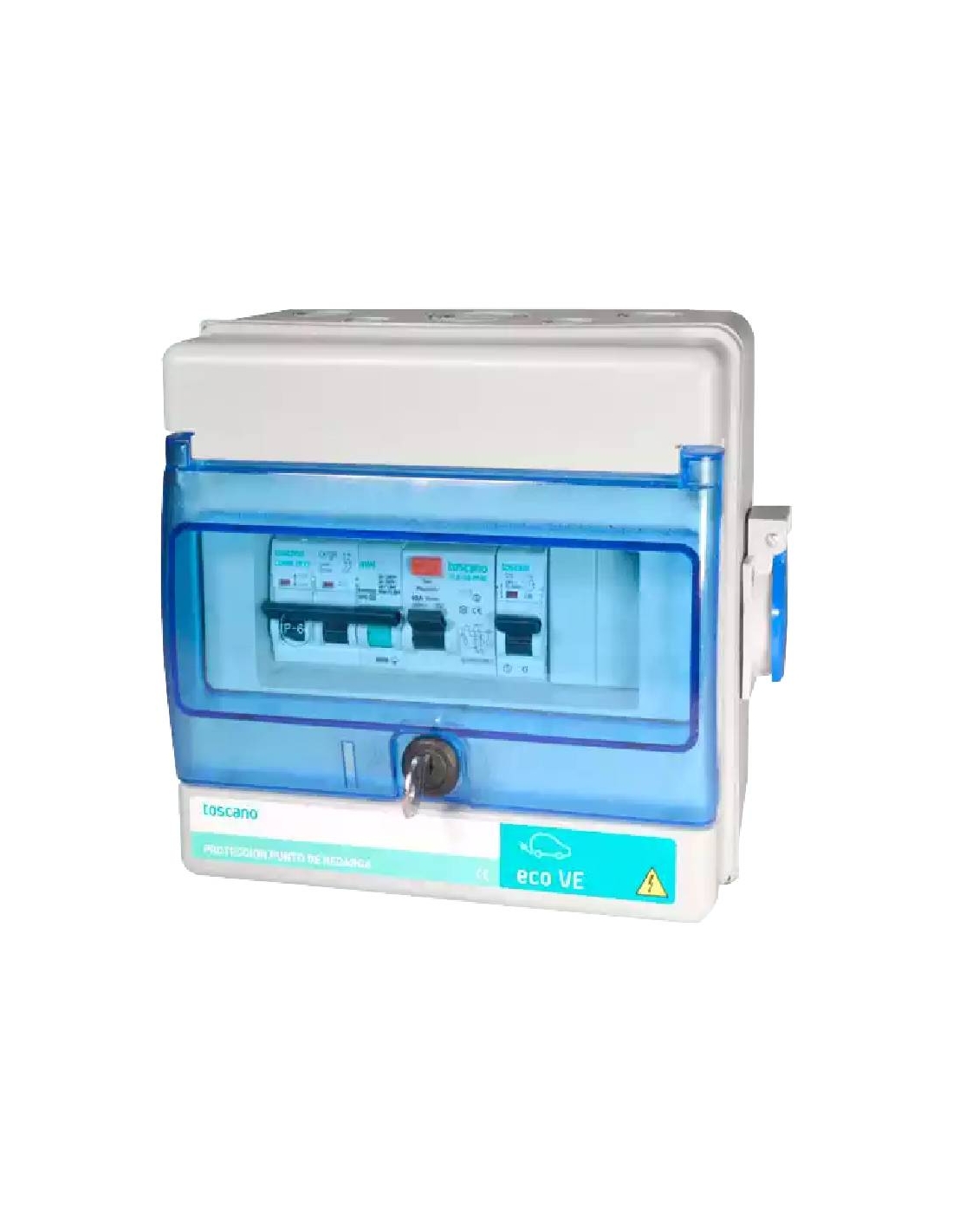

Os painéis de controlo e proteção ECO-VE-COMBI foram concebidos para proteger as estações de carregamento de veículos eléctricos em conformidade com a diretiva ITC-BT-52.
O painel de proteção está equipado com proteção contra sobretensões permanentes e transitórias na rede eléctrica.
A proteção contra sobretensões transitórias protege contra descargas eléctricas filtradas através da rede como resultado de uma tempestade eléctrica e impactos devido a raios ou manobras dos transformadores que alimentam a rede. Esta proteção desvia esta descarga para a ligação à terra e impede-a de atingir a estação de carregamento. Se a proteção for acionada, serão visualizados indicadores vermelhos no aparelho e a religação será impedida. Se for este o caso, o cartucho de proteção transitória deve ser substituído, puxando-o firmemente para fora e substituindo-o por um novo. A proteção permanente protege contra picos de tensão de rede superiores a 275 V, de acordo com a norma EN 50550, limitando o funcionamento do equipamento e impedindo que tensões superiores a estas atinjam a estação de carregamento.
Caraterísticas gerais
- Fabricante: Toscano
- Referência: ECO-VE-COMBI-4P16T15-S
- Amperagem: 4x16A
- Potência nominal: 11,08kW
- Tensão nominal: 230Vac (L/N) / 400Vac (L/L) 50/60Hz
- Consumo de proteção Vigivolt: 0,3VA
- Secção máxima dos terminais: 25mm²
- Gamas ambientais: -5ºC a +40ºC / 80º HR
- Grau de proteção: IP65
- Dimensões (mm): 362x362x160
- Fechadura: Fechadura metálica com chave
Caraterísticas permanentes
- Tensão de disparo: >270Vac
- Tempo de resposta à sobretensão: conforme a norma EN 50550
Caraterísticas IGA
- Corrente nominal: 16A
- Curva de disparo: C
- Poder de corte: 10kA
Caraterísticas diferenciais
- Classe A: Corrente alternada e pulsada
- Corrente de fuga: 30mA
Caraterísticas transitórias
- Tensão máxima Uc: 320VAC (L/N)
- Nível de proteção Up (L/N) (N/PE):
- Corrente máxima de descarga (8/20µs) Imax (L/N) (N/PE): 15kA
- Classe: II
Normas:
IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018
Ligação
Para mais informações, pode descarregar a ficha de dados técnicos clicando no separador "Anexos".
Material para uso profissional, instalar em conformidade com os regulamentos em vigor no local de instalação
