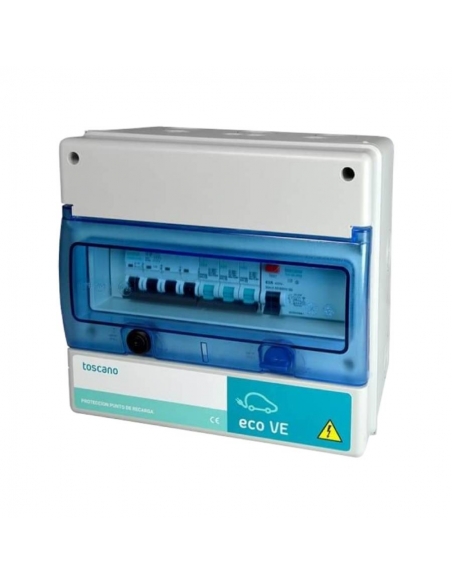

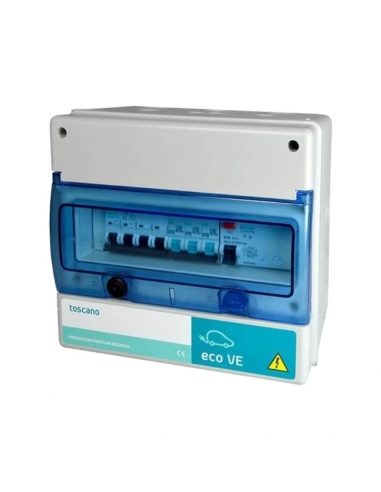

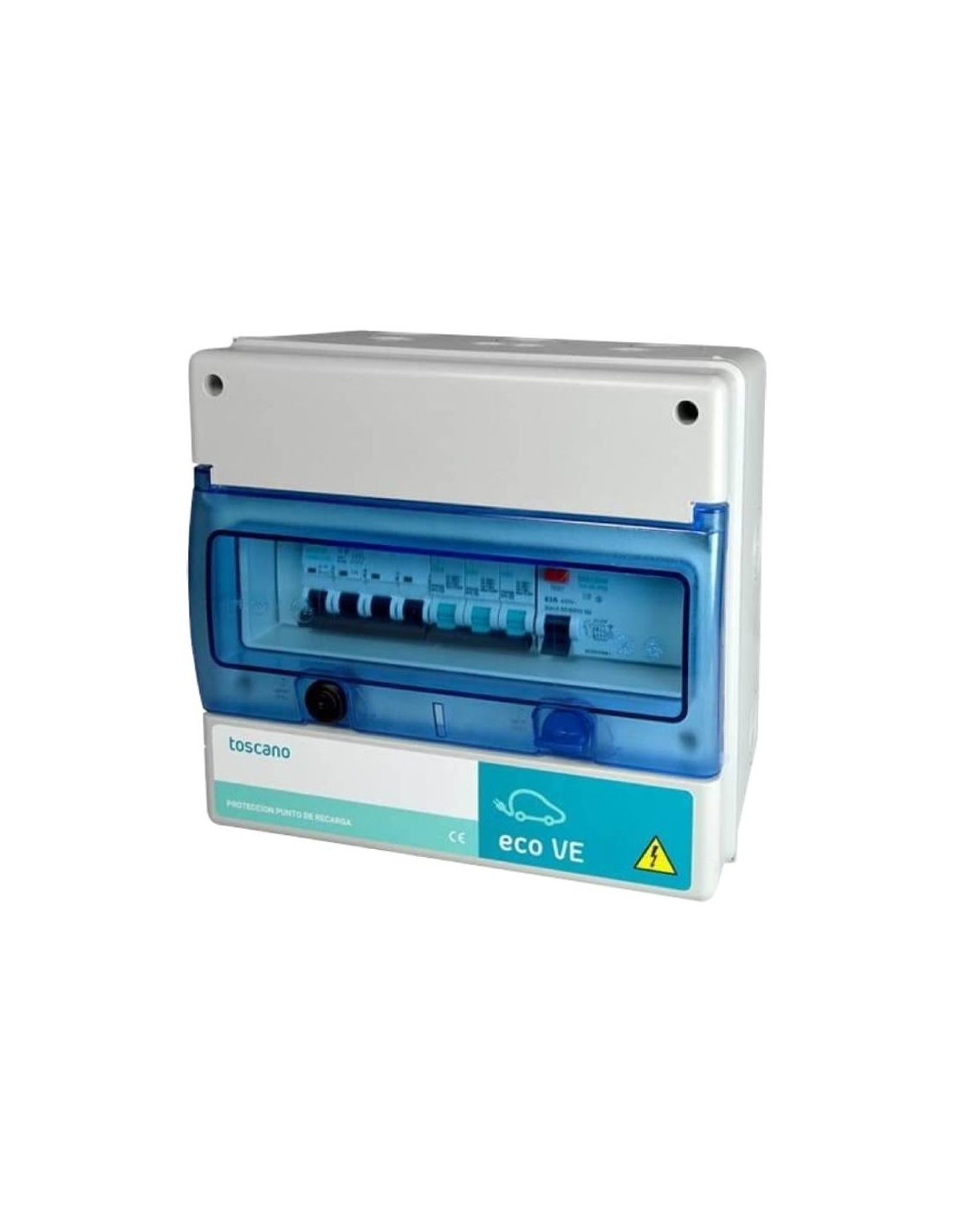

Painel de proteção 2x40A carregando veículo elétrico ECO-VE-COMBI-2P40T15 - Toscano

Os painéis de controlo e proteção ECO-VE-COMBI foram concebidos para proteger as estações de carregamento de veículos eléctricos em conformidade com a diretiva ITC-BT-52.

O painel de proteção está equipado com proteção contra sobretensões permanentes e transitórias na rede eléctrica.

A proteção contra sobretensões transitórias protege contra descargas eléctricas filtradas através da rede como resultado de uma tempestade eléctrica e impactos devido a raios ou manobras dos transformadores que alimentam a rede. Esta proteção desvia esta descarga para a ligação à terra e impede-a de atingir a estação de carregamento. Se a proteção for acionada, serão exibidos indicadores vermelhos no dispositivo e a religação será impedida. Se for este o caso, o cartucho de proteção transitória deve ser substituído, puxando-o firmemente para fora e substituindo-o por um novo. A proteção permanente protege contra picos de tensão de rede superiores a 275 V, de acordo com a norma EN 50550, limitando o funcionamento do equipamento e impedindo que uma tensão superior a esta atinja a estação de carregamento.

Caraterísticas gerais:

• Fabricante: Toscano
• Número de peça: ECO-VE-COMBI-2P40T15
• Amperagem: 2x40A
• Potência nominal: 9.20kW
• Tensão nominal: 230Vac (L/N) 50/60Hz
• Consumo de proteção Vigivolt: 0,1VA
• Secção máxima dos terminais: 25mm²
• Gamas ambientais: -5ºC a +40ºC / 80º HR
• Grau de proteção: IP65
• Dimensões (mm): 245x190x155
• Fecho: Fechadura metálica com chave

Caraterísticas permanentes:

• Tensão de disparo: >270Vac
• Tempo de resposta à sobretensão: conforme a norma EN 50550

Caraterísticas IGA

• Corrente nominal: 40A
• Curva de disparo: C
• Poder de corte: 10kA

Caraterísticas Diferencial:

• Classe A: Corrente alternada e pulsada
• Corrente de fuga: 30mA

Caraterísticas de transientes:

• Tensão máxima Uc: 320VAC (L/N)
• Nível de proteção Up (L/N) (N/PE):
• Corrente máxima de descarga (8/20µs) Imax (L/N) (N/PE): 15kA
• Classe: II

Normas:

IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018


Ligação :

Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".
Material de uso profissional, instalar em conformidade com os regulamentos em vigor no local de instalação.
