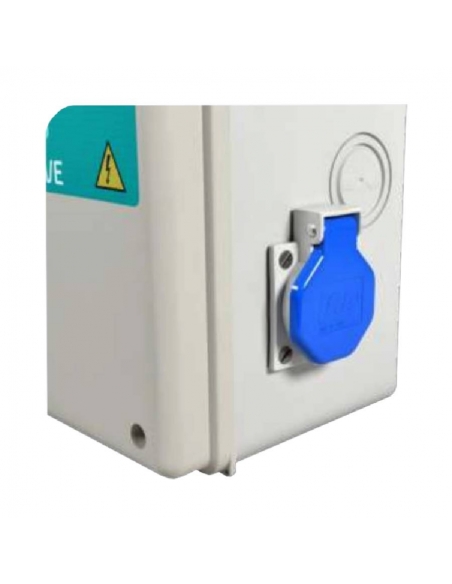

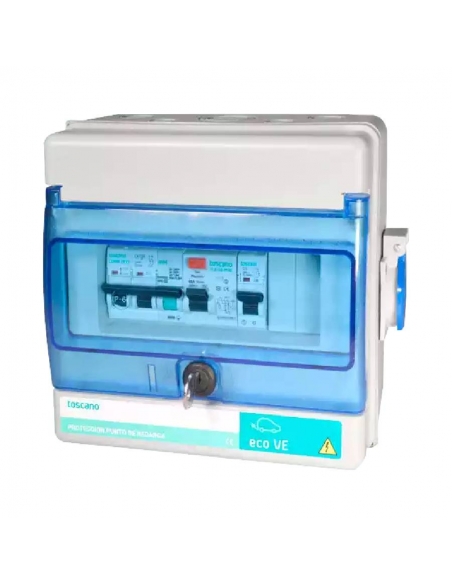

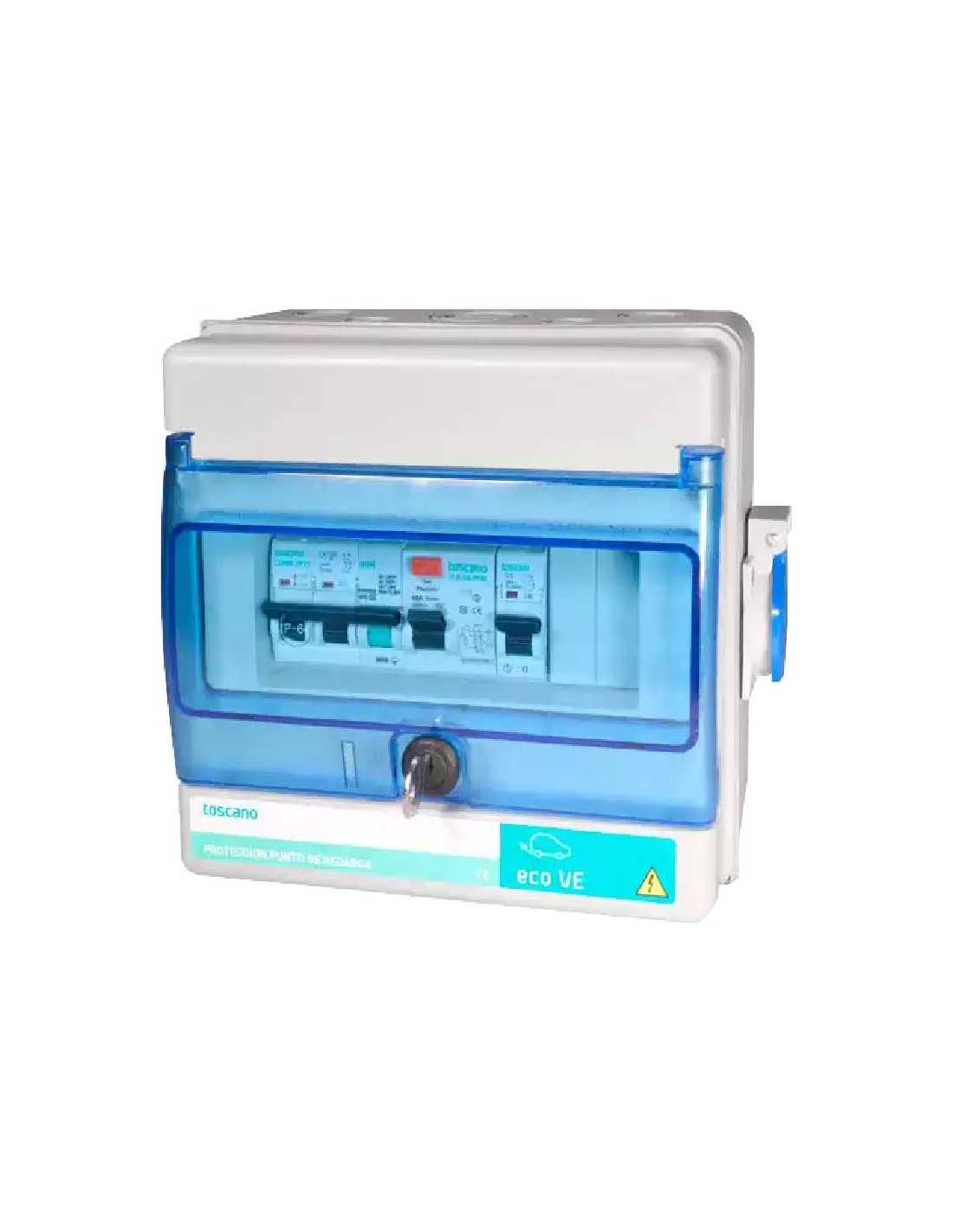

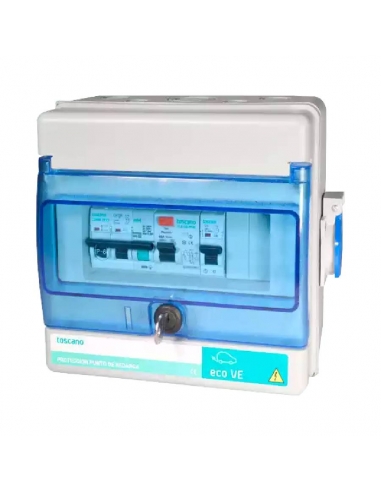

Painel de proteção 4x32A carregando veículo elétrico rearmamento automático e tomada Schuko ECO-VE-PRO-4P32T15S - Toscano

Os painéis de controlo e proteção ECO VE PRO foram concebidos para proteger as estações de carregamento de veículos eléctricos em conformidade com a diretiva ITC-BT-52.

O painel de proteção está equipado com proteção contra sobretensões permanentes e transitórias na rede eléctrica e está equipado com rearmamento automático e impedância infinita.

O protetor contra sobretensões transitórias protege a estação de carregamento contra perturbações na rede eléctrica devido a tempestades eléctricas e descargas atmosféricas, bem como manobras de ligação e desligamento de transformadores eléctricos que alimentam a rede. A proteção permanente contra picos de tensão na rede impede o funcionamento do equipamento quando a tensão de entrada é superior a 275V, de acordo com a norma EN 50550.

Os equipamentos COMBI-PRO monitorizam continuamente o estado da corrente, fornecendo energia à estação de carga sempre que as condições de alimentação são óptimas. Assim, uma perturbação momentânea na rede eléctrica não interrompe o fornecimento de energia. O sistema COMBI PRO detecta a ausência de corrente desligando a estação de carga da rede eléctrica. Se a falta de corrente se dever ao facto de o consumo de energia ter sido excedido na instalação e o contador da casa ou da instalação exigir uma manobra de desconexão total, não é necessário desconectar manualmente o COMBI PRO, apenas será necessário desconectar o IGA da casa ou da instalação eléctrica principal, o sistema de reconexão automática que equipa o COMBI PRO voltará a ligar a estação de carregamento.

Se a desconexão tiver sido devida a um problema de sobrecorrente ou curto-circuito na estação de carga, o equipamento não voltará a ligar-se automaticamente. Também pode ser configurado como proteção contra sobretensão e subtensão (subtensão), neste caso o equipamento cortará a tensão quando esta descer abaixo dos 180V e voltará a ligar quando subir acima dos 210V e se mantiver durante pelo menos 10 segundos.

O quadro de distribuição é fornecido pré-cablado e com todos os elementos já montados.


Resumo das caraterísticas técnicas:

• Fabricante: Toscano
• Referencia: ECO-VE-PRO-4P32T15-S
• Amperagem: 4x32A
• Potência nominal: 22,17kW
• Tensão nominal: 230Vac (L/N) 50/60Hz
• Tensão nominal: 400Vac (L/L) 50/60Hz
• Curva de disparo: C
• Poder de corte: 6kA
• Diferencial: Classe A
• Corrente de fuga: 30mA
• Tensão de disparo por sobretensão: >270Vac
• Tempo de resposta à sobretensão: conforme a norma EN 50550
• Tempo de rearme: 10 segundos.
• Tensão de religação:
• Tensão de disparo de subtensão:
• Tempo de resposta à subtensão: 10 seg
• Tempo de reposição: 10 segundos
• Tensão transitória máxima Uc: 320Vac (L/N)
• Nível de proteção Up (L/N)(N/PE):
• Corrente máxima de descarga (8/20us): 15kA
• Classe de proteção contra transitórios: Classe II
• Consumo das protecções Vigivolt: 0,3VA
• Secção transversal máxima dos terminais: 25mm²
• Gamas ambientais: -5º..+40ºC / 80º RH
• Grau de proteção: IP65
• Dimensões (mm): 362x362x160
• Fechadura: Fechadura metálica com chave.
• Normas: IEC61643-11 / EN61643-11 / IEC61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN60269-6:2011 / IEC60364-7-712:2017 RLV / EN 60947-3:2009/A2:2015 / EN31439-1:2012 / EN 61439-2:2012/A11:2018

Ligação:

Para mais informações, pode descarregar a ficha de dados clicando no separador "Anexos".
Material para uso profissional, instalar em conformidade com os regulamentos em vigor no local de instalação.
