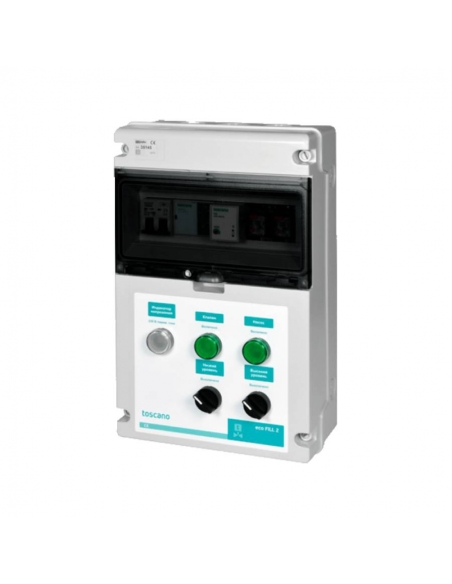

Painel de controle da piscina de transbordamento com tanque de compensação ECO-FILL-2 - Toscano

Cuadro modular de control para piscinas desbordantes con vaso de compensación por electroválvula 24Vac, con contacto de arranque y parada para bomba de llenado. Control por 5 sondas de nivel incluidas. Tensión de alimentación 230Vac.

El cuadro incluye los módulos TH-FILL y UH1, así como protección magnetotérmica y pilotos luminosos  de indicación de las diferentes funciones ejecutadas en cada momento.


TH-FILL controla la apertura y cierre de la electroválvula en función del nivel del agua indicado por las sondas, cuando el nivel del depósito cae por debajo del sensor mínimo la electrovalvula se abre y permanece abierta mientras el nivel esté por debajo del sensor de máxima, TH-FILL dispone además de una salida libre de tensión que se activa y desactiva al mismo tiempo que la electroválvula.

UH1 permite el control de nivel de agua de la piscina mediante sistema conductivo, instalando la sonda superior inmediatamente antes del rebosadero y la inferior a la altura conveniente para la reserva que se desee.

Características:

• Fabricante: Toscano
• Referencia: ECO-FILL-2
• Alimentación: 230VAC monofásica – 50/60Hz
• Protección magnetotérmica
• Control de nivel por sondas
• Automatismo de nivel
• Salida de la electroválvula de 24VAC
• Vaso de compensación

Especificaciones TH-FILL:

• Señalización: Presencia de tensión y estado de la electroválvula
• Tensión de trabajo: 230VAC  /  50-60Hz
• Voltaje en sondas/boyas: 24VAC  50Hz
• Intensidad en sondas: 1,2mA máx. en cortocircuito
• Sensibilidad de las sondas: Ajustable de 60 a 200 kohm
• Retardo conexión/desconexión electroválvula: Ajustable de 5 a 40 segundos
• Salida electroválvula: 24VAC / 16VA máx
• Salida del relé: Libre de tensión. 5A / 250VAC máx (se activa y desactiva al mismo tiempo que la electroválvula)

Especificaciones UH1:

• Señalización: Tensión y relé
• Tensión de trabajo: 230VAC  /  50-60Hz
• Sensibilidad de respuesta: Ajustable de 3 a 60 kohm
• Voltaje en sondas: 12 VAC 50 Hz
• Intensidad en sondas: 1,2 mA máx. en cortocircuito
• Contacto utilización: 2 A - 250 VAC

Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Arquivos Adjuntos".

Material de uso profesional, instalar respetando las normativas vigentes en el lugar de la instalación.
