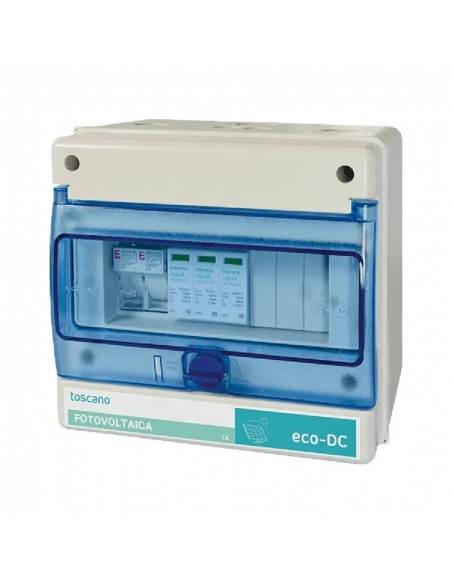

Painel de proteção ECO-DC-INV 6 strings / 6 conectores MPPT MC4 - TOSCANO

918,20 € IVA incluído

758,84 € IVA não incluído

Painel de protecção para instalações fotovoltaicas, 6 cordas / 6 MPPT.

O modelo ECO-DC-INV incorpora para cada cordão: protecção de sobretensão DC transitória e base de fusível + 15A fusível. Conectores MC4 nas entradas e saídas. Máximo 1000VDC. Grau de protecção IP65.

Referência: ECO-DC6I6F15XFV10M-S




Imagem representativa para fins ilustrativos, o artigo fornecido corresponderá às especificações indicadas

Sem perguntas ainda, deixe a primeira!

Painel de proteção contra sobretensões transitórias em instalações geradoras de energia fotovoltaica com 6 strings e 6 reguladores MPPT que são utilizados para transformar a radiação solar em energia elétrica.

Os painéis ECO-DC-INV , já cabeados e prontos para instalação, Protegem a linha que liga os painéis fotovoltaicos ao inversor DC/AC da instalação. Eles mantêm o mesmo número de entradas que as saídas de string. Cada um dos strings é protegido com um porta-fusível de 1000Vdc e um fusível de 16A e protetores de surto de Vdc.

As entradas são feitas com conectores MC4 para uma conexão mais rápida e segura. Este sistema é projetado para inversores com gerenciamento multi-MPP que incorporam diferentes entradas de string. Os protetores que incorporam o ECO-DC-INV foram desenvolvidos para proteger contra descargas e sobretensões produzidas por descargas atmosféricas na parte CC dos referidos sistemas. A proteção consiste em três estágios de varistores equipados com seccionadores térmicos que indicam a falha do elemento através de uma janela. Possui saída remota (contato de indicação).





Nota: Diagrama representativo para instalação com 2 Strings


Normas regulamentares:

  • EN 20460-7-712
  • EN 60269-6
  • EN60947-3
  • EN 50539-11



Características gerais:

  • Fabricante: Toscano
  • Referência: ECO-DC6I6F15XFV10M-S
  • Entrada-Saída: 6 cordas / 6 MPPT
  • Tensão nominal (Unpv): 1000Vdc
  • Corrente máxima: 25Adc (por string)
  • Tensão máxima DC+/DC- (Ucpv): 1500Vdc
  • Corrente de descarga nominal 8/20 (In): 20kA
  • corrente máx. descarga (Imax): 40kA
  • Nível de proteção (Up): ≤ 3,4
  • Tempo de resposta (ta): ≤ 25nS
  • Conexões: Direto aos terminais
  • Grau de proteção: IP65
  • Temperatura de funcionamento: -5º...+40 o C
  • Dimensões: 362 x 362 x 160 mm


Conexão:



Nota: Diagrama representativo para conexão com 3 Strings



Para mais informações, pode descarregar a ficha técnica clicando no separador "Arquivos Adjuntos".

Material para uso profissional, instale de acordo com as normas vigentes no local de instalação.
