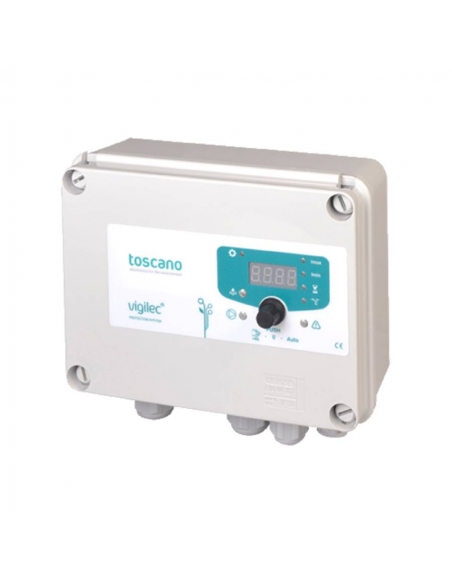

Painel de controle V1M para controle de 1 bomba monofásica com ou sem sondas - TOSCANO

212,63 € IVA incluído

175,73 € IVA não incluído

Sem perguntas ainda, deixe a primeira!

Painel compacto de controle e proteção para 1 bomba monofásica até 18A, alimentação 230Vac, válido tanto para bombas submersas quanto para bombas de superfície. Oferece proteção integrada da bomba contra sobrecarga, subcarga, frequência de partida excessiva e proteção antibloqueio. Modo de operação por sonda(s), flutuador(es) ou subcarga do motor.


O painel possui um painel de controle que permite ajuste automático ou manual de sobrecarga e subcarga e ajuste manual do tempo de reset e tempo de inibição. Possui display de 4 dígitos que mostra o estado da bomba, modos e horários de operação, falhas detectadas, consumo da bomba, tipo de alarme detectado, etc. Possui também luzes indicadoras de função ou alarme que, dependendo da operação que está sendo realizada ou do aviso indicado pelo equipamento, acenderão em cores diferentes e de forma constante ou intermitente.
Possui entrada para controle de nível que pode ser feito com ou sem sondas, por meio de detector de bóia e vazão ou pressostato reverso, além de entrada de contato livre de tensão que permite acionar ou desarmar a bomba com segurança através de um pressostato ou bóia de nível. Porta de comunicação para conexão Wi-Fi.


Modos de operação (entradas de controle de nível):













1. Duas sondas (nível máximo, nível mínimo)
2. Uma sonda (nível mínimo) + tempo de reinicialização
3. Sem sondas (subcarga: nível abaixo da sucção da bomba) + Tempo de reset
4. Uma bóia
5. Detector de fluxo ou pressostato reverso + tempo de reinicialização


Caracteristicas:

  • Fabricante: Toscana
  • Referência: V1M
  • Fonte de alimentação: 230VAC – 50/60Hz
  • Variação de tensão permitida: +/-20% (>30%: desligamento automático)
  • Intensidade máxima: 18A AC3
  • Proteções: Sobrecarga, Subcarga, Frequência excessiva de partidas, Antibloqueio
  • Visor: LED 4 dígitos
  • Sinalização: Bomba em funcionamento, Alarme, Nível baixo, Intensidade máxima, Intensidade mínima, Tempo de reinicialização e Tempo de inibição do detector de fluxo
  • Configuração de sobrecarga (Amp.max): 0 - 18A
  • Configuração de subcarga (Amp.min): OFF- 1 –18A
  • Configuração do tempo de reposição: 3 minutos – 99h ou manual
  • Configuração do tempo de inibição: 5-200 segundos (detector de fluxo)
  • Tempo de salto de sobrecarga: 7 segundos
  • Tempo de salto de subcarga: 4 seg. (20s na inicialização)
  • Capacidade máxima do capacitor: 80uF (50uF dentro do equipamento)
  • Tensão da sonda: 24 VCA
  • Sensibilidade das sondas: 10K ± 15%Ω
  • Entrada externa ON/OFF: Contato ou tensão 6 a 250 VAC/VDC
  • Alarme e contato auxiliar: AC1: 2A / 250VAC, AC11: 1A / 230VAC
  • Conexão de controle remoto (REMOTE): Contato ou tensão 6…400 AC/VDC
  • Informações armazenadas: Horas de funcionamento, número de partidas, número de alarmes e intensidade do último alarme
  • Fixação: Direta ou com garfos de fixação
  • Prensa-cabos (rede/motor/controle): 1xM20/1xM20/2xM16
  • Temperatura de trabalho: -10 +55ºC
  • Grau de proteção: IP56
  • Medidas: 185 x 200 x 95mm
  • Peso: 950g
  • Software: V.1.4


Conexão do painel:












NOTA: O painel possui espaço para colocar um capacitor de partida para a bomba, bem como os terminais para sua conexão. Capacidade máxima do capacitor: 80uF (50uF dentro do equipamento)





Para mais informações, pode descarregar a ficha técnica clicando no separador "Arquivos Adjuntos".

Material para uso profissional, instale de acordo com as normas vigentes no local de instalação.
