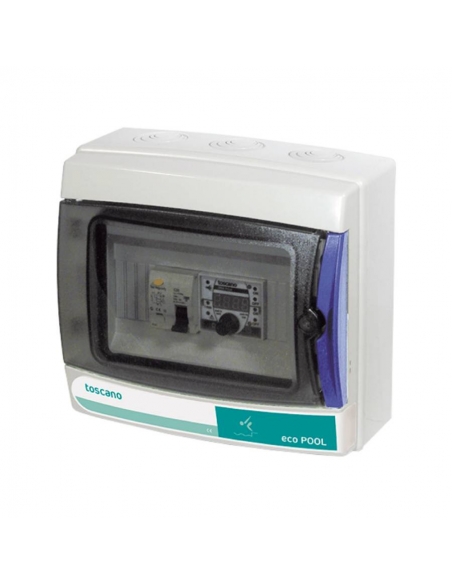

Painel modular de controle e proteção para 1 bomba trifásica até 16A, fonte de alimentação 400Vac, válida tanto para bombas submersas quanto para bombas de superfície. Oferece proteção térmica integrada da bomba contra sobrecarga, subcarga, perda de fase e frequência de partida excessiva. Modo de operação por sonda(s), flutuador(es) ou subcarga do motor.
O módulo de controle TPM6 possui display e comando multi-controle com ajuste automático ou manual de sobrecarga, subcarga e tempo de reset em modo de um eletrodo ou em modo de subcarga do motor; Possui luzes piloto que indicam funções como bomba em funcionamento, nível baixo, intensidade máxima, intensidade mínima, tempo de reset ou alarmes de sobrecarga, carga baixa ou frequência excessiva de partidas (> 30 partidas/hora).
Possui também entrada livre de tensão para controle externo liga/desliga que permite acionar ou desativar a bomba com segurança através de pressostato ou bóia de nível, saídas externas separadas para operação da bomba, nível baixo (falta de água) e alarme principal, localização específica e terminais de ligação para o condensador de arranque (kit de fixação incluído), arranque forçado da bomba em modo manual, armazenamento dos dados de funcionamento da bomba como total de horas de funcionamento e número total de arranques. Conexão para controle remoto por contato sem tensão.
Modos de operação:
1. Duas sondas (nível máximo, nível mínimo)
2. Uma sonda (nível mínimo) + tempo de reinicialização
3. Sem sondas (subcarga: nível abaixo da sucção da bomba) + Tempo de reset
4. Duas bóias ou flutuadores (nível máximo, nível mínimo) / Uma bóia (nível mínimo) + tempo de reset
5. Duas sondas (nível máximo, nível mínimo) + controle liga/desliga externo por pressostato
6. Duas sondas (nível máximo, nível mínimo) + controle externo liga/desliga por bóia
Caracteristicas:
- Fabricante: Toscana
- Referência: ECO-PUMP-400
- Fonte de alimentação: 400VAC - 50/60Hz
- Proteções: Sobrecarga, Subcarga, Falha de fase, Frequência de partida excessiva
- Visor: LED 4 dígitos
- Saída da bomba: 16A
- Saídas auxiliares: Nível baixo (LEVEL) e Alarme (ALARM) - 230V, máximo 5A
- Ajuste de corrente máxima: Automático - 0,6...40A (salto em 7s)
- Configuração de corrente mínima: OFF - 0,5...40A (salto em 4s com inibição de 20s na partida)
- Configuração de tempo de redefinição: OFF - 3'...240min
- Grau de proteção: IP65
- Temperatura de funcionamento: -10º...+55 o C
- Dimensões: 235x245x110mm
Conexão do painel:
Conexão TPM6:
Para mais informações, pode descarregar a ficha técnica clicando no separador "Arquivos Adjuntos".
Material para uso profissional, instale de acordo com as normas vigentes no local de instalação.
