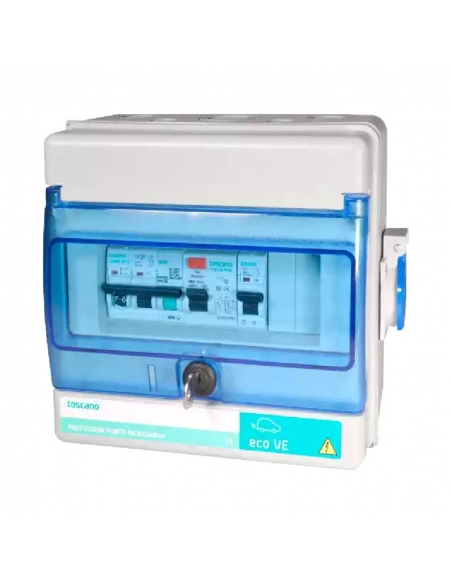

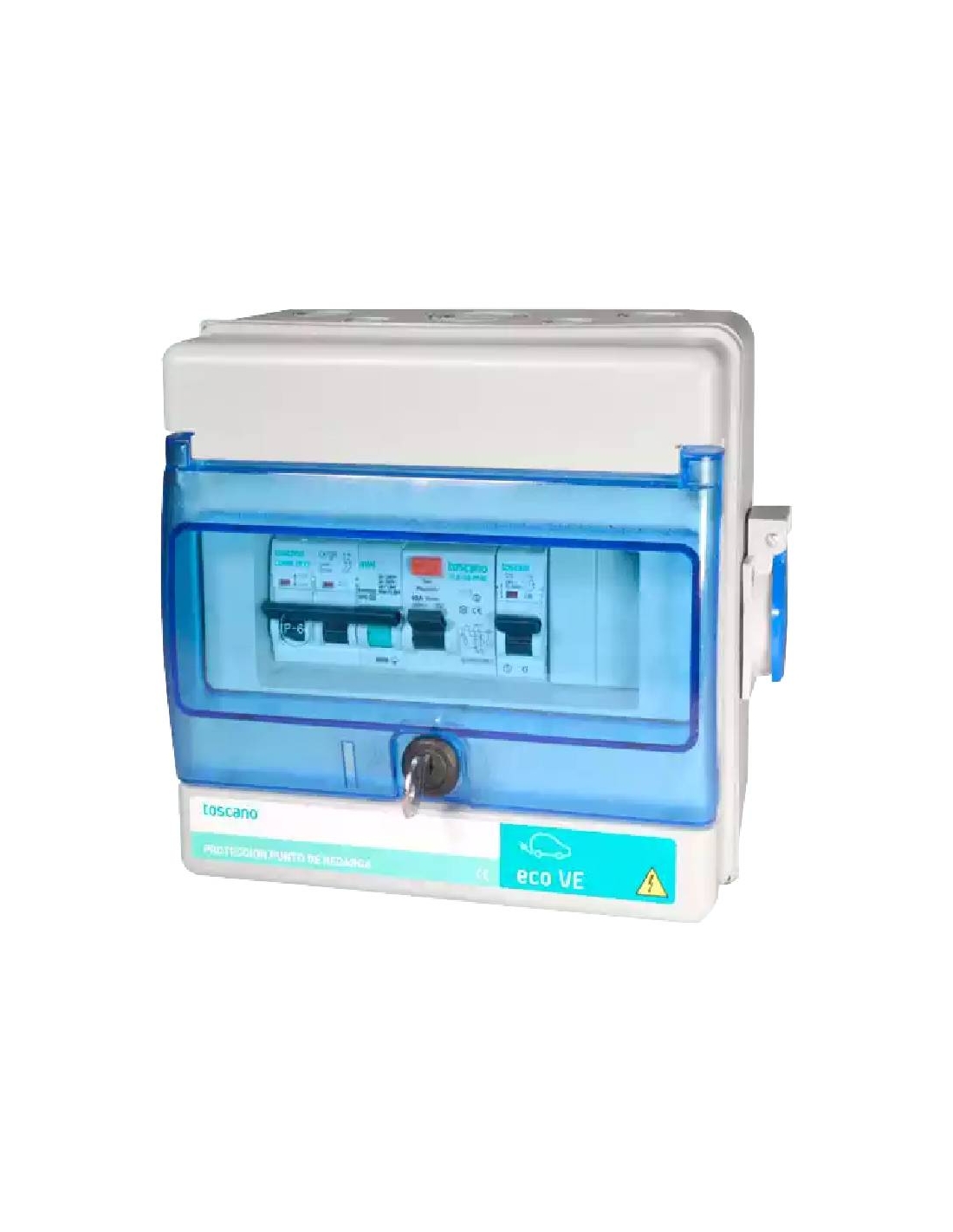

Painel de controle e proteção ECO-VE-COMBI monofásico 40A PLUG SCHUKO Toscano ADAJUSA

Painel de controle e proteção Tomada monofásico ECO-VE-COMBI 40A Schuko Toscano | ADAJUSA

Painel de proteção 2x40A carregando veículo elétrico Tomada Schuko ECO-VE-COMBI-2P40T15S - Toscano

Prazo de entrega 3-4 dias

212,18 € IVA incluído

172,50 € imposto excl.

VE-C-2P40T15S

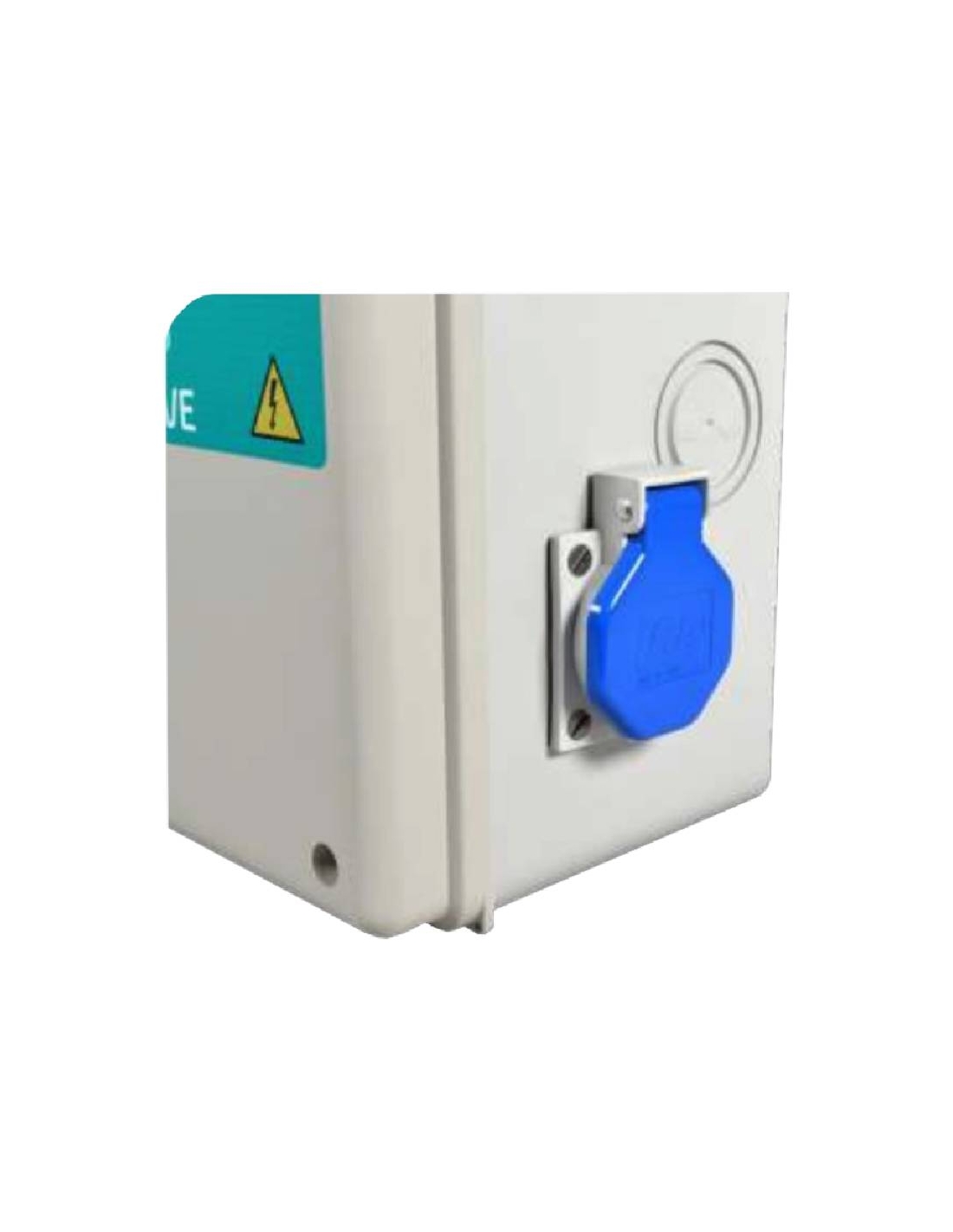

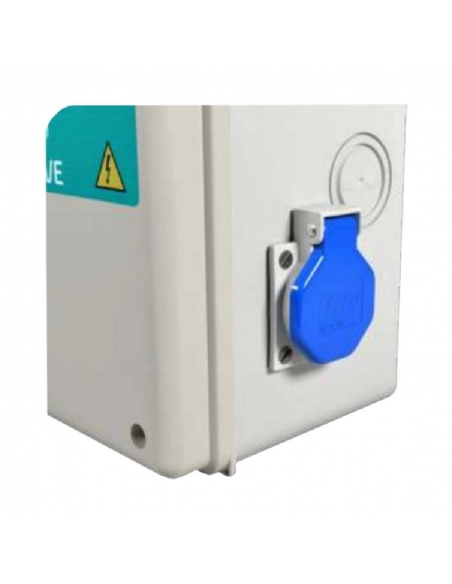

Quadro de controlo e proteção monofásico de 40A para ponto de carregamento de veículos eléctricos, de acordo com o esquema 1 e 3 da norma ITC-BT-52. Equipado com IGA de 40A e 10kA, diferencial classe "A" e fechadura com chave. Grau de proteção IP65. Ficha Schuko com disjuntor máximo de 10A associado.

Este quadro está equipado com protectores contra sobretensões, tanto transitórias como permanentes.

Referência: ECO-VE-COMBI-2P40T15-S

Imagem representativa para efeitos ilustrativos, o artigo fornecido corresponderá às especificações indicadas.

1 pergunta sobre o produto

Privacidade

Remessas

Retorna

Os painéis de controlo e proteção ECO-VE-COMBI foram concebidos para proteger as estações de carregamento de veículos eléctricos em conformidade com a diretiva ITC-BT-52.

O painel de proteção está equipado com proteção contra sobretensões permanentes e transitórias na rede eléctrica.

A proteção contra sobretensões transitórias protege contra descargas eléctricas filtradas através da rede como resultado de uma tempestade eléctrica e impactos devido a raios ou manobras dos transformadores que alimentam a rede. Esta proteção desvia esta descarga para a ligação à terra e impede-a de atingir a estação de carregamento. Se a proteção for acionada, serão visualizados indicadores vermelhos no aparelho e a religação será impedida. Se for este o caso, o cartucho de proteção transitória deve ser substituído, puxando-o firmemente para fora e substituindo-o por um novo. A proteção permanente protege contra picos de tensão de rede superiores a 275 V, de acordo com a norma EN 50550, limitando o funcionamento do equipamento e impedindo que uma tensão superior a esta atinja a estação de carregamento.

Caraterísticas gerais:

Fabricante: Toscano
Número de peça: ECO-VE-COMBI-2P40T15-S
Amperagem: 2x40A
Potência nominal: 9.20kW
Tensão nominal: 230Vac (L/N) 50/60Hz
Consumo de proteção Vigivolt: 0,1VA
Secção máxima dos terminais: 25mm²
Gamas ambientais: -5ºC a +40ºC / 80º RH
Grau de proteção: IP65
Dimensões (mm): 245x190x155
Fecho: Fechadura metálica com chave

Caraterísticas permanentes:

Tensão de disparo: >270Vac
Tempo de resposta à sobretensão: conforme a norma EN 50550

Caraterísticas IGA

Corrente nominal: 40A
Curva de disparo: C
Poder de corte: 10kA

Caraterísticas Diferencial:

Classe A: Corrente alternada e pulsada
Corrente de fuga: 30mA

Caraterísticas de transientes:

Tensão máxima Uc: 320VAC (L/N)
Nível de proteção Up (L/N) (N/PE):
Corrente máxima de descarga (8/20µs) Imax (L/N) (N/PE): 15kA
Classe: II

Normas:

IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018

Ligação :

Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos".
Material de uso profissional, instalar em conformidade com os regulamentos em vigor no local de instalação.

Anexo instruções de utilização e

Documento anexo às instruções de utilização de equipamento eléctrico

Download (402.62KB)

Manual ECO-VE-COMBI Toscano

Download (2.42MB)

Perguntas

Questão

hola, me gustaria saber si es cierto que el enchufe tipo Schuko de este producto viene protegido con un magnetotermico de 10A, por que si asi es, solo podria usarlo en carga lenta, y tendria que realizar una instalacion directamente conectada al cargador del vehiculo.
Mi intencion es cargar un solo vehiculo a 7,2kw/h, carga rapida, quiero suponer que por la Intensidad nominal que indican las protecciones, me lo permitiran, espero vuestra respuesta para confirmar que es el producto idoneo.

Cuadro de protección 2x40A recarga vehículo eléctrico toma Schuko ECO-VE-COMBI-2P40T15S - Toscano
193,01 € IVA incluido

159,51 € IVA no incluido
¡Envío gratis!
Cuadro de mando y protección monofásico de 40A para punto de recarga de vehículos eléctricos, según esquema 1 y 3 de la norma ITC-BT-52. Dotado de IGA 40A y 10kA, diferencial clase "A" y cerradura con llave. Grado de protección IP65. Enchufe Schuko con magnetotérmico asociado 10A máximo.

Resposta

Buenas tardes,

La toma Schuko que incorporan estos cuadros son tomas para servicios adicionales (máximo 10A), no es una toma apta para conectar el enchufe del cargador del vehículo, es una toma que puede utilizarse por ejemplo para la conectar y enchufa un aparato eléctrico.

Ese cuadro es para la protección en la instalación de una estación de carga de hasta 9.20kW, por lo que sería apta para la carga de un vehículo a 7,2kW.

Un saludo

ADAJUSA

jose francisco rey sobre 2023-05-24 20:44:11
