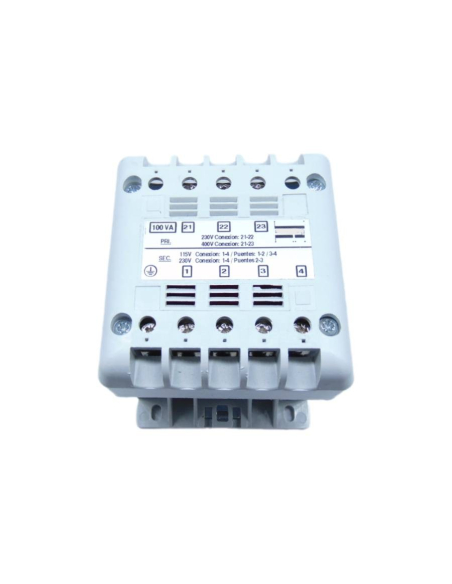

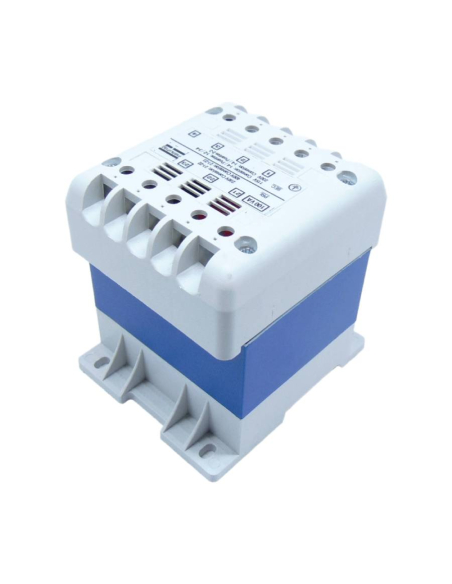

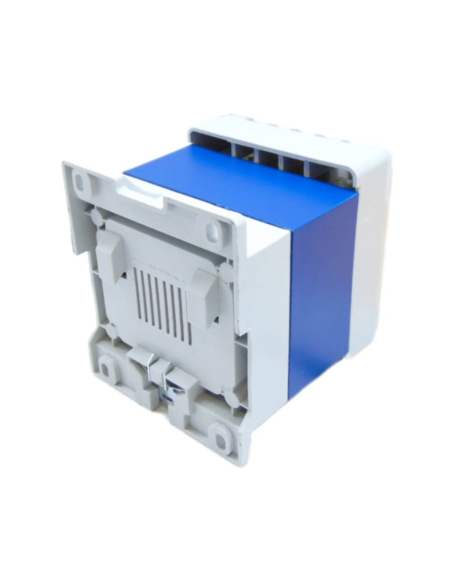

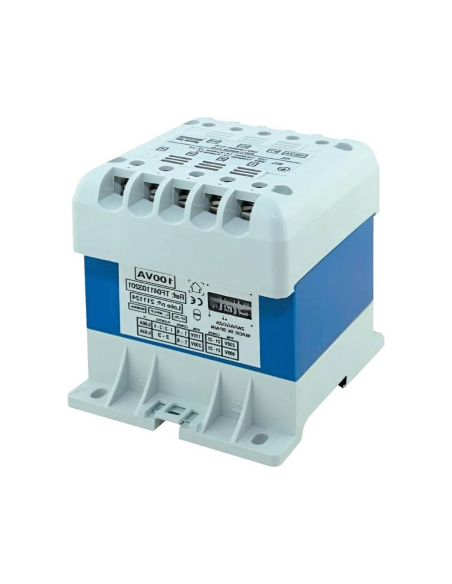

Transformador 250VA E:230/400V S:24/48V IP20 Série TS

Transformador de segurança monofásico de 250 VA, entrada de 230/400 Vca e saída de 24 V/48 Vca, cada um dos quais pode ser selecionado usando jumpers. Transformador com isolamento galvânico em uma caixa de polímero de alta resistência que lhe confere uma classificação de proteção IP20. Dependendo do método de conexão dos dois secundários de saída, o transformador pode fornecer 24 Vca com intensidade de 10,42 A (intensidade aparente) ou 48 Vca com intensidade de 5,21 A (intensidade aparente).

Este tipo de transformador é especialmente projetado para fornecer uma tensão segura e reduzida, evitando riscos elétricos a pessoas e equipamentos, bem como para proporcionar separação elétrica do circuito de entrada (primário) do circuito de saída (secundário) através de isolamento galvânico. Adequado para proteção e alimentação de circuitos de controle em máquinas industriais e sistemas elétricos em ambientes onde é necessária uma tensão segura para evitar descargas perigosas. Fixação por parafusos ou trilho DIN.

Esses tipos de transformadores são reversíveis.

Características técnicas:

• Fabricante:
• Referência: TS041253301
• Tensão primária: 230/400Vac
• Potência do transformador: 250VA
• Tensão secundária (saída): 24/48 Vca (selecionável por jumpers)
• Corrente máxima (saída): 10,42 A (24 Vca) / 5,21 A (48 Vca) (selecionável por jumpers)
• Frequência: 50/60Hz
• Rigidez dielétrica entre primário e secundário: 4600V
• Rigidez dielétrica entre primário e terra: 3500V
• Enrolamento: Fio cobre , classe H. Primário e secundário separados (separação galvânica)
• Classe de proteção: IP20
• Classe de proteção: I
• Classe de isolamento: T40/F
• Conexão: Terminais de parafuso rápido
• Peso: 7,48 kg
• Norma: EN 61558-2-6

Conexão elétrica:
