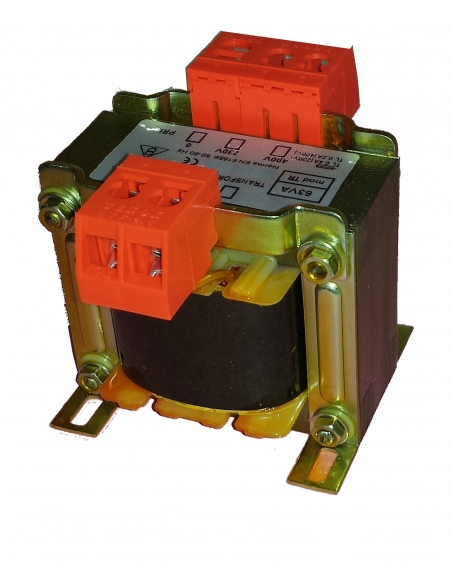

Transformador de isolamentomonofásico para controlo, manobra e comando, e usos gerais. Tensão de entrada 230 ou 400Vac e com duas tensões de saída possíveis: 115 ou 230Vac, cada uma delas selecionável por meio de jumpers. A potência fornecida pelo transformador é de 315VA, grau de proteção IP-00. Dependendo da ligação dos dois secundários de saída, o transformador pode fornecer 115Vac, com uma corrente de 2,73 A (corrente aparente), ou 230Vac, com uma corrente de 1,36 A (corrente aparente)
A principal aplicação deste tipo de transformador é para comando e controlo em automação industrial, e para aplicações gerais. Destinam-se a alimentar aparelhos eléctricos onde seja necessário o isolamento galvânico entre circuitos e/ou a adaptação do nível de tensão.
Este tipo de transformadores é reversível.
Características técnicas do transformador:
- Número de peça: TF041323200
- Tipo de transformador: Monofásico
- Tensão primária do transformador: 230-400Vac, selecionável por jumper
- Tensão secundária do transformador: 115-230Vac
- Potência nominal do transformador: 315 VA
- Corrente secundária máxima (In): 2,73A-1,36A, consoante a tensão de saída
- Classe de isolamento: T40/F
- Frequência: 50/60 Hz.
- Proteção: IP-00
- Classe de proteção: I
- Tensão de ensaio do transformador
- 4,5 KV entre enrolamentos
- 3,5 KV entre os enrolamentos e a terra
- Ligação: terminais com fasquia de parafuso
- Bobinagem: em fio esmaltado cobre classe H
- Fixação do transformador: por meio de parafusos
- Sistema de fixação: por meio de cantoneiras DIN 4307
- Certificação: UNE-EN61558-2-4
Dimensões
- A: 120 mm
- B: 103 mm
- C: 120 mm
- D: 90 mm
- H: 71 mm
- MxN: 11x5,8 mm
- Peso: 4,05 kg
Ligação eléctrica
O transformador é fornecido sem qualquer tipo de proteção contra sobrecargas, sendo obrigatória a sua instalação para evitar a sobrecarga do transformador. A potência e a corrente indicadas são aparentes, a corrente ativa fornecida pelo transformador dependerá do fator de potência da carga ligada.
Equipamento para uso profissional, instalar em conformidade com a regulamentação em vigor no local de instalação.
