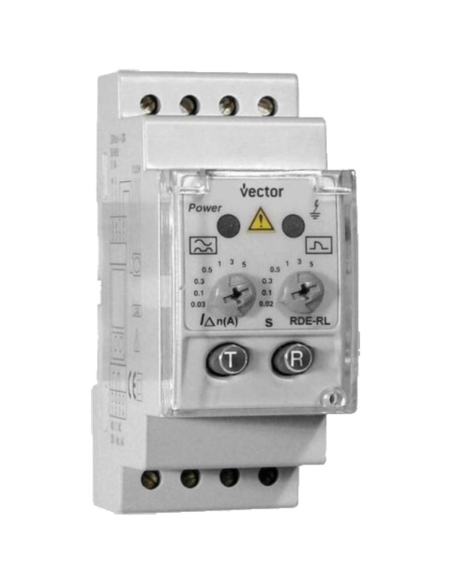

Relé diferencial eletrônico classe A ultraimunizado

Relé diferencial para proteção industrial , com transformador de detecção separado. Destina-se a garantir a proteção de pessoas e instalações elétricas contra contatos indiretos, tanto em sistemas monofásicos quanto trifásicos. O relé diferencial deve ser associado a um transformador de detecção toroidal série TDC.

Sensibilidade ajustável entre 0,03 e 5A e tempo de disparo entre 0,02 e 5s. Montagem em trilho DIN e tensão de alimentação de 230 Vca. Contacto de saída comutado NA/NF para acionamento de um elemento de disparo externo. Relé eletrônico com possibilidade de sensibilidade e retardo fixos ou regulados.

Proteção diferencial Classe A ultraimunizada, para detecção de correntes de fuga alternadas e correntes alternadas com componente contínua, o que a torna especialmente recomendada para instalações elétricas com presença de correntes distorcidas pela presença de harmônicas.


Os relés RDE-RL juntamente com o transformador TDC permitem proteção diferencial completa, tanto em linhas monofásicas quanto trifásicas. Eles garantem a máxima segurança e continuidade no serviço elétrico, evitando disparos intempestivos.

Observação: O elemento de medição, transformador toroidal, não está incluído no fornecimento.

Características técnicas:

• Fabricante/Fornecedor: LS
• Referência do fabricante: RDE-RL
• Tipo: Classe A, ultraimunizado, filtragem de corrente de alta frequência
• Sensibilidade (IΔn): 0,03 ... 5A (selecionável)
• Atraso: ajustável entre 0,02 ... 5 segundos (selecionável)
• Contacto de saída: 1 contato de comutação NA/NF 10A. 250 Vca
• Potência máxima de comutação: 2500VA
• Alimentação do relé: 230 Vca (± 20%) 50/60 Hz 4,5 VA
• Tipo de reconexão: manual via botão Reset ou por corte de energia
• Temperatura de uso: -10º a 50ºC
• Fixação: por trilho DIN
• Dimensões: 35x85x68mm (2 módulos)
• Classe de proteção: IP20
• Normas: IEC 60947-2-M, IEC 60755

Indicações de status por LED:

• LED de vazamento permanentemente aceso: relé desarmado
• LED de energia piscando e LED de vazamento aceso: detecção de falha de continuidade no transformador
• LED indicador de vazamento piscando:
• Vazamento de valor menor que o selecionado
• 1 flash a cada 2 s.: 25%...50% da corrente de fuga
• 1 flash a cada 1 s.: 50%...75% da corrente de fuga
• 2 flashes a cada 1s: 75%...
• Permanente: 100%

Dimensões:

Conexões:
