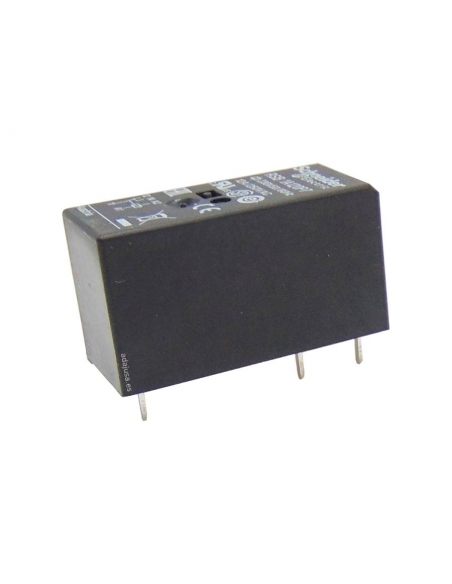

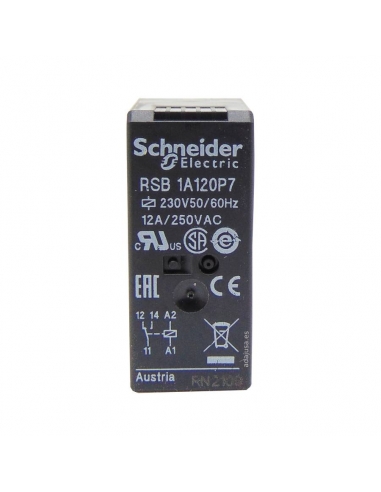

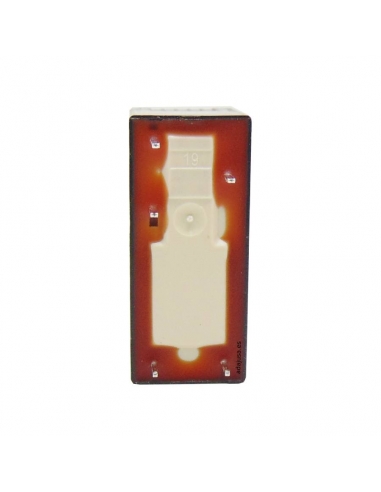

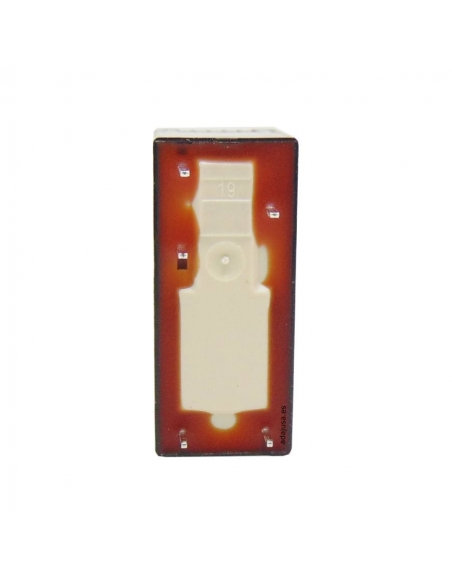

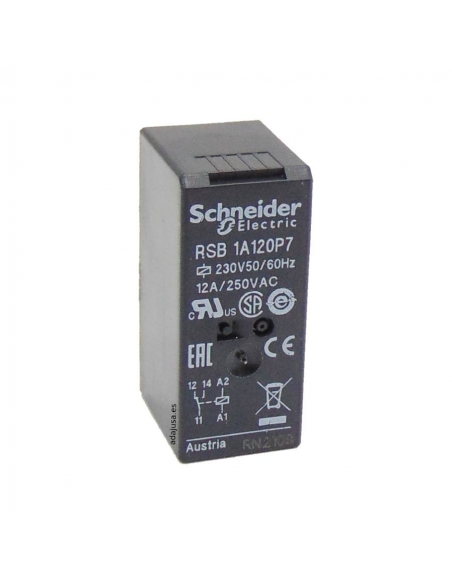

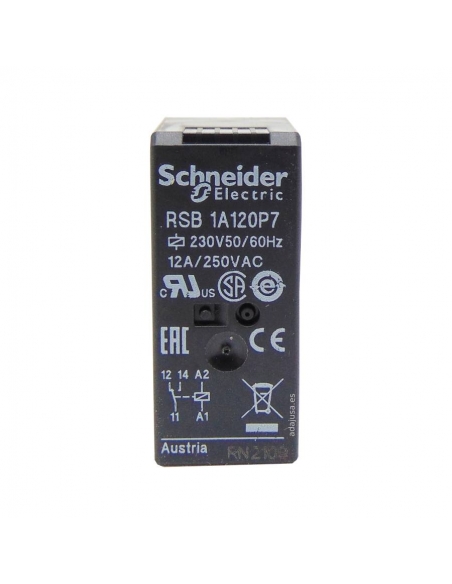

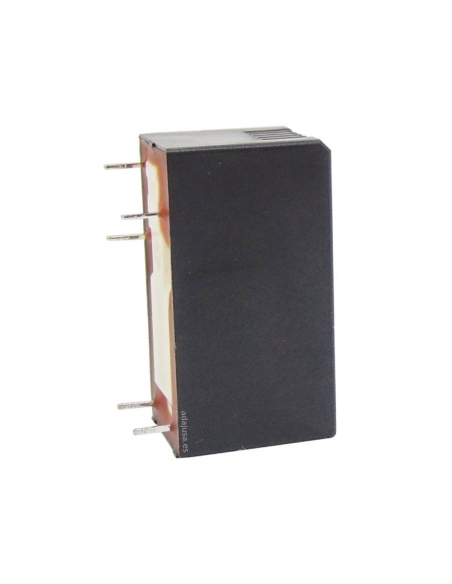

Relé 230Vac 1 contato 12A SÉRIE RSB - SCHNEIDER

Relé de interfaz de 1 contacto 230Vac. 1 contacto tipo conmutado (STPD) de 12A y 5 patillas para poder ser ser insertado sobre zócalo de la serie RSZE de SCHNEIDER.


Diseñado para usos generales y para otras aplicaciones específica como cuadros de control, cuadros de mando y distribución, automatización, gestión y control de redes eléctricas, iluminación de carreteras y túneles, interruptores y conmutadores, etc.


Características:

• Fabricante: SCHNEIDER
• Referencia: RSB1A120P7
• SERIE RSB - HARMONY
• Funcionamiento del contacto estándar
• Configuración de los contactos STPD
• Zócalos de montaje serie RSZE1S35M, RSZE05P

Características técnicas:

• Configuración de contactos: 1 conmutado
• Tensión de circuito de control: 230Vac  50/60Hz
• Corriente térmica nominal: 12A en -40…40 °C
• Forma del pin: Plano (tipo PCB)
• Número de pines: 5
• Tensión nominal de empleo: 184...345VacC  50/60Hz
• Tensión nominal de aislamiento: 400V
• Resistencia a picos de tensión: 3,6 kV
• Corriente nominal de empleo: 12 A, NA ( AC-1/DC-1)   /  6 A , NC ( AC-1/DC-1)
• Corriente mínima de conmutación: 10mA
• Tensión máxima de conmutación: 300V corriente continua
• Capacidad de conmutación máxima: 3000VA / 336W
• Carga nominal resistiva: 12A / 250Vac   ,   12A / 28Vdc
• Capacidad mínima de conmutación: 120mW en 10mA, 12V
• Durabilidad mecánica: 10.000.000 ciclos
• Durabilidad eléctrica: 100.000 ciclos
• Material estándar de los contactos: AgNi
• Temperatura ambiente:  -40 a +85^o C (tipo de cable: corriente continua)
• Grado de protección: IP40 acorde a EN/IEC 60529
• Posición de funcionamiento: Cualquier posición

Dimensiones (mm/in):




Diagrama de cableado:


NOTA: Para la entrada CC, A1 tiene que ser +, ya que de lo contrario provocaría un cortocircuito desde el módulo de protección.




Para ampliar la información, puede descargar la ficha técnica pulsando sobre la pestaña "Adjuntos".

Material de uso profesional, tiene que ser instalado por personal cualificado respetando las normativas vigentes en el lugar de la instalación.
