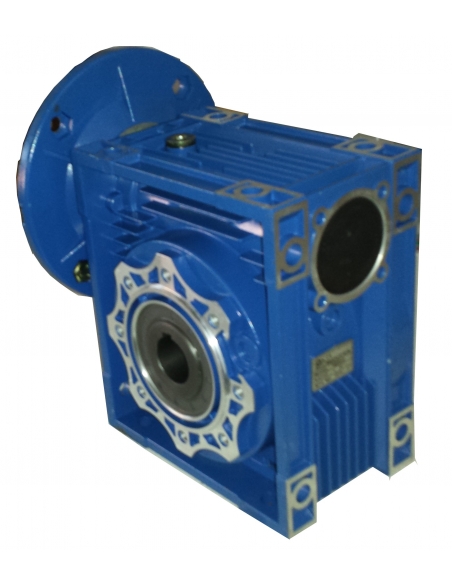

Redutor roda sem-fim tamanho 50 Flange PAM 160/14 - Caixa do motor 71 B5

107,99 € IVA incluído

87.8 imposto excl.

YDSEG5071B540

Com veio de saída oco Ø25mm, e flange veio de entrada PAM 160/14 (Ø Ext 160mm e Ø Input shaft 14mm) tipo B5, adequado para motores com tamanho de caixa 71.

Relações de transmissão: 5-7,5-10-15-20-20-25-30-40-50-60-80-100

As potências típicas do motor a 1500 rpm são:

  • 0.33hp max. rede i=80.
  • 0,50CV Rede eléctrica máx. i=60.
  • 0,75CV Caixa reduzida. Rede eléctrica máx. i=30.


Imagem representativa para fins ilustrativos, o artigo fornecido corresponderá às especificações indicadas.
Razão de redução
  • 7,5
  • 10
  • 15
  • 20
  • 25
  • 30
  • 40
  • 50
  • 60
  • 100
  • 80
  • 5

1 pergunta sobre o produto
Privacidade
Remessas
Retorna


Redutor redutor de rosca sem-fim tamanho 50, de conceção compacta e elevado desempenho, com um veio de saída oco de Ø25mm e um veio de entrada de Ø14mm.

Este tamanho de redutor aceita motores com flange B5 tamanho 71, este tamanho de flange tem um O.D. de 160mm e o redutor tem um diâmetro de eixo de entrada de 14mm, PAM 160/14.

Dimensiones brida entrada reductor sinfin corona

  • P: 160mm.
  • M: 130mm.
  • N: 110mm.
  • D: Ø14mm.

As potências nominais dos motores a 1500 rpm normalmente utilizadas para este tipo de redutor e com um fator de serviço superior fs≥1 são:

  • 0,33CV 1500rpm. Redução máxima I= 80.
  • 0,5cv 1500rpm. Redução máxima I= 60.
  • 0,75 CV 1500rpm, caixa reduzida. Redução máxima I=30.

As relações de redução disponíveis (i) são de 5 a 100, dependendo das rotações de entrada, podemos obter as seguintes rotações no veio de saída, conforme indicado na tabela seguinte.

Tabla de revoluciones de salida reductores

Dimensiones sinfin corona tamaño 50

Pode descarregar as dimensões completas do redutor clicando no separador "ADIÇÕES".

Material de uso profissional, a instalar em conformidade com as normas em vigor no local de instalação.

Perguntas

Questão
Bonjour,

Je souhaiterais un grand rapport de réduction je me tourne donc vers l'achat d'un réducteur roue et vis sans fin de rapport 100, cependant je vois que vous conseillez pour les petit moteur 0.33/0.25CV des rapports maximum de 80. Je me demande donc quel est le problème que je pourrais engendrer avec un moteur triphasé de 0.25KW en tournant a 1000tr/min ?

Et si cela est en effet déconseillé vers quelle option dois-je me tourner pour avoir en sortie de motoréducteur une vitesse de 10tr/min et un couple de 240Nm ?

En vous remerciant
Bien à vous
Resposta
Bonjour.

Il faut augmenter la puissance du moteur et choisir un réducteur qui permette ce rapport de réduction en augmentant la taille du réducteur, ce qui permet d'avoir des pignons plus grands pour obtenir un rapport de 1/100.

Avec mes remerciements
Hugo sobre 2023-06-27 17:26:35
