Protetor trifásica TRANSIENT SURGES TIPO 2 e Permanente + IGA 4x16A 10kA COMBI-4P16T15 - Toscano

237,04 € IVA incluído

195,90 € IVA não incluído

Protetor de surto transitório TIPO 2 e permanente com iGA 4x16A embutido pré-cabo para instalações trifásicas.

O módulo combinado de proteção contra surtos fornece proteção contra surtos permanentes devido ao aumento da tensão da rede e contra surtos transitórios (relâmpagos ou interruptores de rede). IGA energia de corte 10kA, intensidade máxima de descarga 15kA. Cartucho plug-in para fácil substituição.

Referência: COMBI-4P16T15

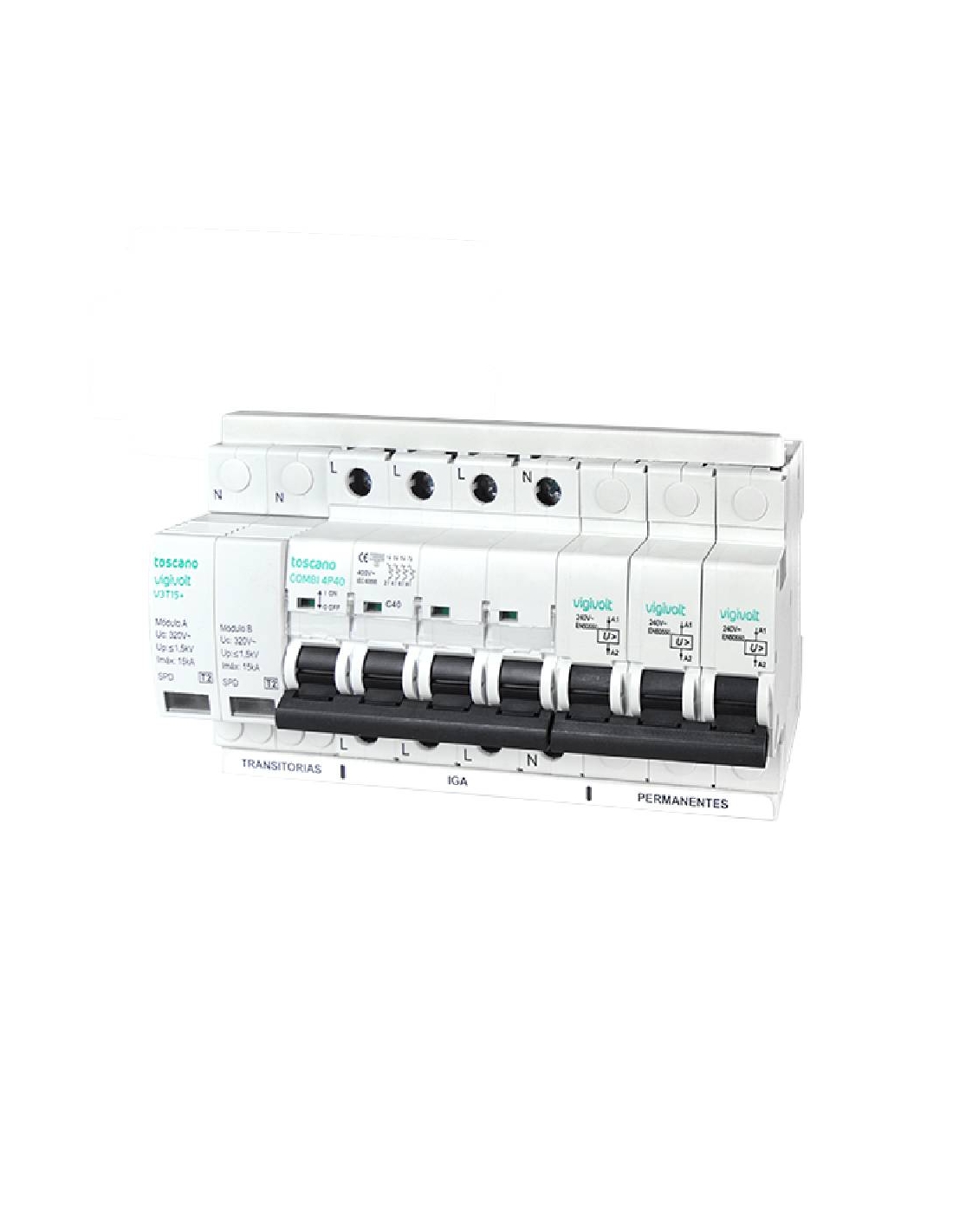

Toscano_version 1 color sin leyenda
Imagem representativa para fins ilustrativos, o item fornecido corresponderá às especificações indicadas.

Sem perguntas ainda, deixe a primeira!


Conjunto de proteção combinado contra molas transitórias (descarga de solo) e ondas permanentes, associado a um dispositivo de corte de 3 polos mais neutro (IGA), com uma potência de corte de 10kA de acordo com o IEC-EN 63052, curva "C".

O funcionamento deste módulo de proteção é causar a desconexão do sistema elétrico quando ele é submetido a uma tensão mais alta do que tinha que receber, de forma contínua e derivar à Terra as ondas transitórias causadas pela queda de raios ou pela troca de linhas de distribuição elétrica.

Quando qualquer uma das bobinas de disparo é submetida a uma tensão superior a 265 Vac, produz a abertura dos contatos IGA, deixando todos os circuitos alimentados pelo protetor VIGIVOLT COMBI sem tensão. Quando o dispositivo é submetido a uma onda transitória, ele é aterrado, de modo que afeta o mínimo possível a instalação do protetor.

Adequado para uso em instalações domésticas, pontos de carregamento de veículos elétricos e indústria.

O fornecimento inclui:

  • 3-Pole IGA + Neutro (trifásica): 4x16A
  • Protetor de surto permanente
  • Protetor de surto transitório

Toda a montagem é fornecida totalmente montada e pré-conectada.



Especificações:

  • Fabricante/Fornecedor: Toscano
  • Referência: COMBI-4P16T15
  • Tensão nominal: 230VAC (L/N) 400VAC (L/L)
  • Frequência: 50-60Hz
  • magnetotérmico: 16A
  • Corte de energia do magnetotérmico: 10kA
  • Tensão do gatilho: >265Vac ±2%
  • Tempo de resposta ao surto: De acordo com o padrão UNE-EN 50550
  • magnetotérmico curva de tiro : "C"
  • Tensão máxima (Uc): 320Vac (L/N)
  • Nível de proteção Up (L/N):
  • Nível de proteção UP (N/PE):
  • Corrente máxima de descarga (8/20μs) Imax (L/N): 15kA
  • Corrente máxima de descarga (8/20μs) Imax (N/PE): 15kA
  • Corrente de descarga nominal (8/20μs) Em (L/N): 8kA
  • Tempo de resposta ao surto: ≤25ns
  • Pré-fusível de proteção: 63A gL
  • Tipo: 2
  • Seção máxima de cabos nos terminais: 16 mm2
  • Nº de módulos ocupados em trilho din: 9
  • Norma: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11



Para o bom funcionamento do equipamento, a fase deve ser conectada ao borne "L" e ao neutro no borne "N"






Nota: A capacidade de proteger contra surtos transitórios depende em grande parte da qualidade do aterramento.

Para expandir as informações, você pode baixar a ficha técnica clicando na aba "Arquivos Adjuntos".
Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.
