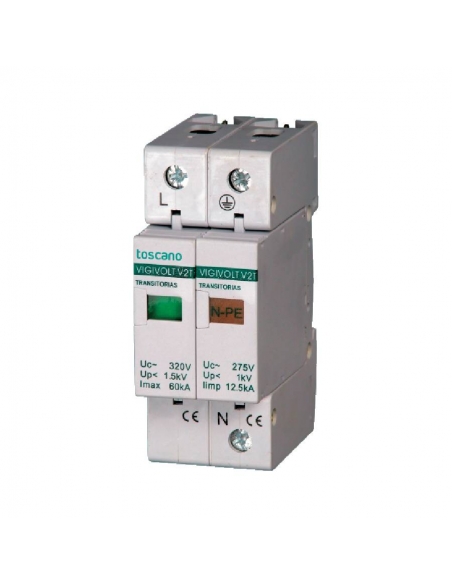

Protetor de surto transitório, descarga de solo, para linhas monárfato, Fase+Neutra 230 Vac. 60kA. Cartuchos substituíveis com indicação do estado de funcionamento do elemento protetor. Este elemento oferece proteção contra aumentos de tensão de curta duração e alta energia, por exemplo, aqueles produzidos por raios.
O protetor de surto transitório possui um dispositivo de proteção que desconecta o dispositivo quando ele é danificado devido a uma sobrecarga, neste momento, o dispositivo de conexão interna desconecta o protetor da linha de alimentação ao mesmo tempo em que altera o indicador de status para vermelho, indicando que o dispositivo de proteção deve ser alterado. O alarme de mudança é indicado muito claramente na janela frontal do dispositivo. Para a substituição do cartucho de proteção não é necessária nenhuma ferramenta especial.
O protetor de surto transitório é instalado de forma muito simples e fácil em trilho din padronizado, e foi projetado para ser usado em redes de 230Vac em Monofásico (fase + neutra). Este dispositivo não pode ser usado em linhas bifásicas.
O protetor de surto transitório protege contra surtos de alta energia de curta duração, por exemplo, causados por raios ou grandes interruptores em linhas de alta tensão, não oferece proteção contra aumentos de tensão permanentes ou de longa duração (>8μseg). Não é adequado para proteção contra surtos permanentes.
Adequado para uso em instalações domésticas, pontos de carregamento de veículos e indústria.
Especificações:
- Fabricante: Toscano
- Referência: V2T-60
- Número de postes: 2 (Fase+Neutro)
- Tensão nominal (Um): 230 Vac (L/N)
- Tensão máxima (Uc): 320 Vac (L/N)
- Frequência: 50-60 Hz
- Nível de proteção (Up): ≤1,5kV (N/PE) ≤1,8kV (L/PE)
- Intensidade de impulso (Imp): 12,5kA
- Intensidade máxima de descarga (8/20μs) Imax: 60kA
- Corrente de descarga nominal (8/20μs) Imax: 30kA
- Tempo de resposta ao surto: ≤25ns
- Seção máxima de cabos em terminais: 25mm²
- Pré-fusível máximo: 160A gL
- Dimensões: 36 x 90 x 71mm (largura x altura x profundidade)
- número de módulos DIN: 2
- Margem de temperatura: -40º ÷ +80ºC
- Grau de proteção: IP20
- Indicação de falha visual: SIM
- Cartuchos substituíveis: SIM
- Peso aproximado: 250g
- Padrão: IEC 61643-11 / EN 61643-11
- Tipo: 1+2
Para expandir as informações, você pode baixar a ficha técnica clicando na aba "Arquivos Adjuntos".
Material para uso profissional, é obrigatório o cumprimento das normas vigentes no local da instalação.
