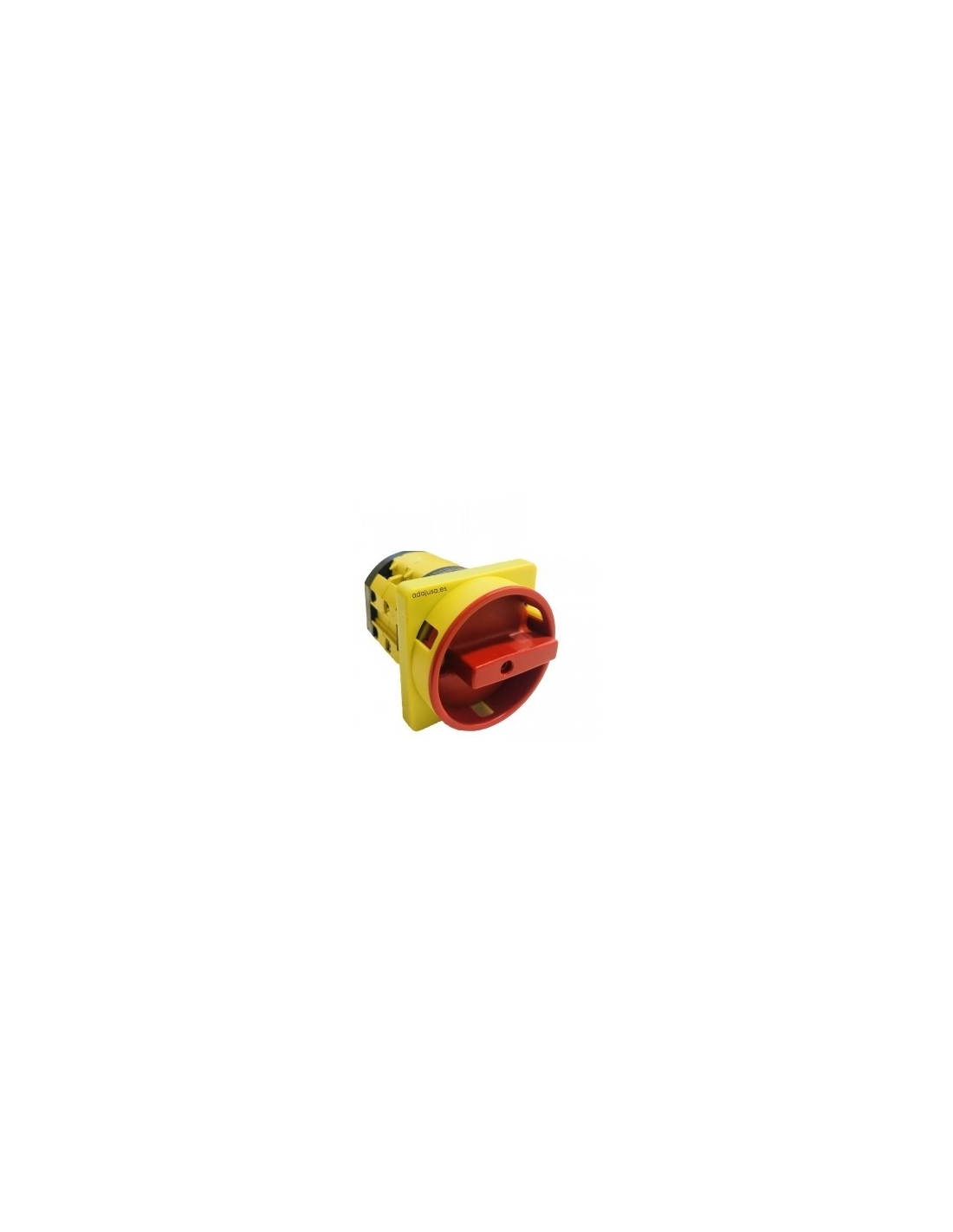

Interruptor de câmara de 3 polos 25a alavanca amarela-vermelha de 67x67mm - Giovenzana

Câmara trifásica 25a para cargas indutivas (motores elétricos) e controle geral. O controle rotativo 90º duas posições 0-1. Placa frontal de 67x67mm, com cor amarela com botão vermelho. Possibilidade de bloqueio.

Esta série de interruptores rotativos foram feitos de acordo com as normas europeias e internacionais mais rigorosas (IEC/EN 60947-3, UL508), o que lhes permite atender a todos os requisitos de segurança.

Montagem por fixação transpanel (armação traseira), grau de proteção IP-20 em terminais, contatos autolimpantes e marcação a laser indelével. Corpo feito de material auto-extintor UL94 VO.

O fornecimento inclui:

• Interruptor trifásico: C0250003R
• Placa frontal: 010/0001

O fornecimento não inclui cadeados.

Características:

• Marca: Giovenzana
• Referência do switch: C0250003R
• Referência da placa frontal: 010/0001
• número de postes: 3
• Tensão nominal Ue: 690V.
• Atual nominal Ie (AC21A): 25a.
• Capacidade nominal de interrupção: 10kA.
• Número de manobras / horas: 120.
• Durabilidade mecânica: 1.000.000 manobras.
• Montagem embutida.
• Grau de proteção:
• Controles tipo 1-4-4X: IP-65.
• Controles somente para alavancas: IP-40.
• Nascidos: IP-20.
• Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 No14

Tabela de intensidades e poderes de uso:

• Categoria de uso AC-21A: 25a.
• Categoria de uso AC-22A: 25a.
• Categoria de uso AC-23A:
• Motores monofamiliais padrão 230Vac: 25a - 4kW.
• Motores padrão trifásicos de 230Vac: 25a - 7,5kW.
• Motores trifásicos padrão 400Vac: 22A - 11kW.
• Categoria de uso AC-3:
• Motores monofamiliais padrão 230Vac: 22A - 3.7kW.
• Motores trifásicos padrão 230Vac: 18A - 5.5kW.
• Motores trifásicos padrão 400VAc: 18A - 7.5kW.
• Use a categoria DC-21A (corrente dc):
• Pequena sobrecarga 50V (1 fase): 20a.
• Use a categoria DC-22A (corrente dc):
• Carga mista de 30V (1 fase): 16a.
