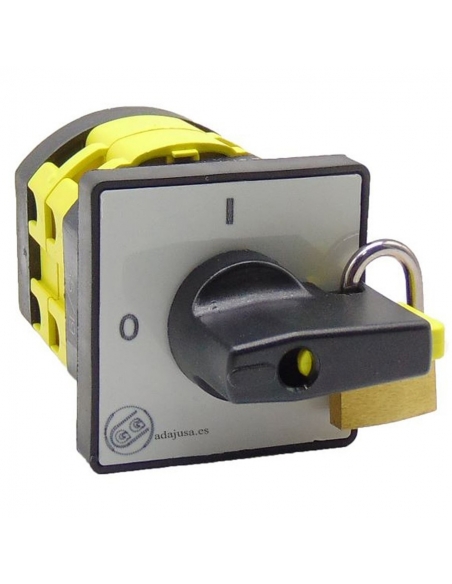

Câmara trifásica 25a para cargas indutivas (motores elétricos) e controle geral. O controle rotativo 90º duas posições 0-1. Cor de alumínio com alavanca preta, dimensões da placa frontal de 48x48mm. Possibilidade de bloqueio.
Esta série de interruptores rotativos foram feitos de acordo com as normas europeias e internacionais mais rigorosas (IEC/EN 60947-3, UL508), o que lhes permite atender a todos os requisitos de segurança.
Montagem por fixação transpanel (armação traseira), grau de proteção IP-20 em terminais, contatos autolimpantes e marcação a laser indelével. Corpo feito de material auto-extintor UL94 VO.
O fornecimento inclui:
- Switch: C0250003R
- Controle frontal: 003/0001
Características:
- Marca: Giovenzana
- Referência do switch: C0250003R
- Referência da placa frontal: 003/0001
- número de postes: 3
- Tensão nominal Ue: 690V.
- Atual nominal Ie (AC21A): 25a.
- Capacidade nominal de interrupção: 10kA.
- Número de manobras / horas: 120.
- Durabilidade mecânica: 1.000.000 manobras.
- Montagem embutida.
- Grau de proteção:
- Controles tipo 1-4-4X: IP-65.
- Controles somente para alavancas: IP-40.
- Nascidos: IP-20.
- Normas: CE; IEC60947; IEC60204; UL508 CSA 22.2 No14
Tabela de intensidades e poderes de uso:
- Categoria de uso AC-21A: 25a.
- Categoria de uso AC-22A: 25a.
- Categoria de uso AC-23A:
- Motores monofamiliais padrão 230Vac: 25a - 4kW.
- Motores padrão trifásicos de 230Vac: 25a - 7,5kW.
- Motores trifásicos padrão 400Vac: 22A - 11kW.
- Categoria de uso AC-3:
- Motores monofamiliais padrão 230Vac: 22A - 3.7kW.
- Motores trifásicos padrão 230Vac: 18A - 5.5kW.
- Motores trifásicos padrão 400VAc: 18A - 7.5kW.
- Use a categoria DC-21A (corrente dc):
- Pequena sobrecarga 50V (1 fase): 20a.
- Use a categoria DC-22A (corrente dc):
- Carga mista de 30V (1 fase): 16a.
