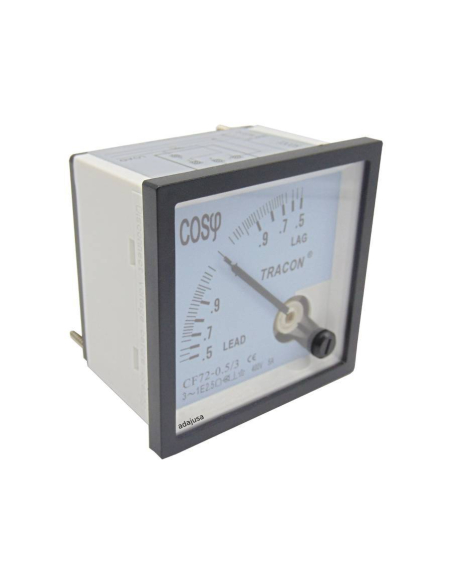

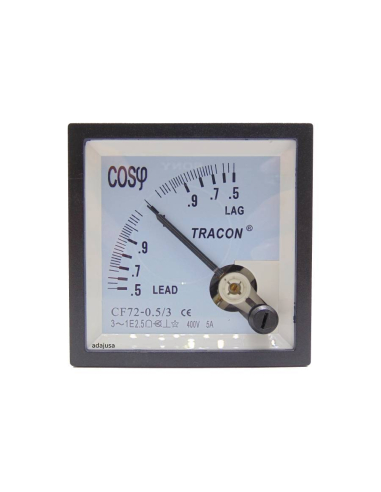

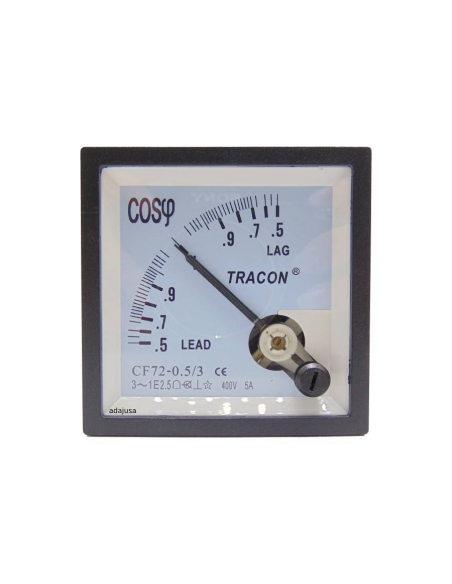

Medidor de factor de potência trifásico 72x72

Medidor de factor de potência analógico (cos φ) para redes trifásicas com cargas indutivas ou capacitivas. Dependendo do tipo de carga, o indicador deslocar-se-á para o lado direito se a carga for indutiva ou para o lado esquerdo se a carga for indutiva, painel com escala logarítmica. Montagem panel 72x72mm

Fabricado em caixa ABS, fácil e simples de instalar. Têm uma longa duração e um factor de sobrecarga momentâneo, que é muito adequado para circuitos com sobrecargas de corrente, o que permite aumentar a duração e evitar a deterioração do instrumento de medição.

Tem um ajuste zero por meio de um regulador localizado na parte frontal do instrumento de medição. A escala de medição é gravada a preto sobre uma placa de alumínio pintada a branco. A unidade de medida é um ponteiro de ferro.

Características:

• Fabricante/fornecedor: Tracon
• Ref. No.: CF72-0,5/3
• Tipo de medição: Factor de potência (cos φ)
• Tipo de carga: Indutivo / Capacitivo
• Gama de medição: 0,5 - 1
• Tensão nominal: 400Vac
• Corrente nominal: X/5A
• Tipo de ligação: via transformador de corrente, para correntes superiores a 5A
• Rácio do transformador de corrente: X/5 A, dependendo da corrente máxima
• Classe (exactidão): 2,5%
• Dimensões da moldura: 72 x 72mm
• Tamanho de corte: 66mm
• Temperatura de trabalho: -25ºC...+55ºC
• Grau de protecção (do lado da frente): IP52
• Grau de protecção dos terminais (cobertura): IP20

Ligação:

Se a corrente for superior a 5A, deve ser utilizado o transformador de corrente secundária 5A (Não incluído na alimentação).

Dimensões:

Material para uso profissional, instalar em conformidade com os regulamentos em vigor no local de instalação.
