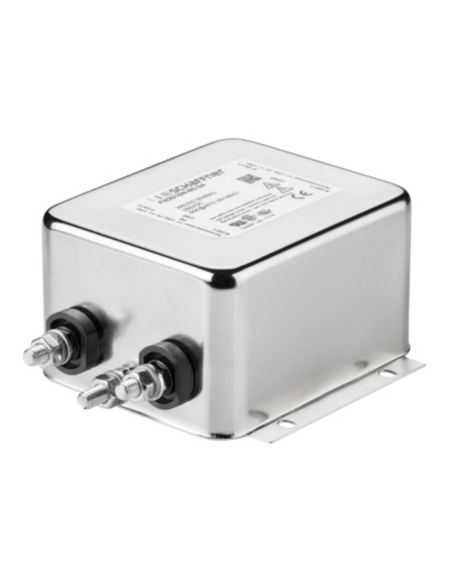

Filtro EMC 10A 230V Série FN2010

Solução para compatibilidade eletromagnética ( EMC ). Filtro RFI CA/CC de uso geral de estágio único, classificação de corrente de 10A, alimentação de rede monofásica, escurecimento padrão.

Filtros monofásicos para equipamentos elétricos e eletrônicos que atendem aos padrões internacionais. Permitem melhorar a imunidade, eficiência e segurança do equipamento. Com o uso do filtro apropriado, consegue-se que os níveis de perturbação sejam reduzidos abaixo dos valores máximos permitidos de acordo com os regulamentos.

Montagem de chassi rápida e fácil. Destinado a uma ampla variedade de usos, oferecendo uma boa relação tamanho/amp.

Aplicações Típicas:

• Equipamentos elétricos e eletrônicos
• equipamento doméstico
• equipamento de escritório
• Equipamento de comunicação de dados

Caracteristicas:

• Fabricante/fornecedor: Schaffner
• Referência: FN2010-10-06
• Tensão nominal (*) : 250Vac 50/60 Hz / 250Vdc
• Frequência operacional: CC a 400 Hz
• Corrente nominal: 10A a 40°C (11,5A a 25°C)
• Corrente de fuga: 0,66mA (250Vac, 50Hz) / 0,38mA (120Vac, 60Hz)
• Perda de energia: 2,5 W (25°C/DC)
• Indutância (**) : 0,8mH
• Capacitância (**) : Cx 0,1µF / Cy 4,7nF
• Resistência (**) : 1000kΩ
• Tipo de escurecimento: padrão
• Número de estágios: 1
• Temperatura de operação: -25°C a +100°C
• Conexão: Terminais Faston de 6,3x0,8mm
• Certificado: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (aplica-se a aplicações AC e DC)
• Design correspondente a: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
• Categoria de sobretensão: II em conformidade com IEC 60664-1
• Grau de poluição: 2 conforme IEC 60664-1
• Confiabilidade: MTBF 1.250.000h a 40ºC/230V
• Peso: 85g

Esquema elétrico:





Atenuação do filtro:






De acordo com a CISPR 17; CM=50 Ω/50 Ω sim; DM=50 Ω/50 Ω assimétrico




Dimensões:





A: 64mm; B: 35mm; C: 29,3 mm; D: 43,5 mm; E: 32,5 mm; F: 54mm; G: 21 mm; A: 9,3 mm; C: 15,3 mm; J: 21,8 mm; K: 5,3 mm; G: 6,3 mm;
M: 0,7 mm

Material de uso profissional, deve ser instalado respeitando as normas vigentes no local de instalação.
