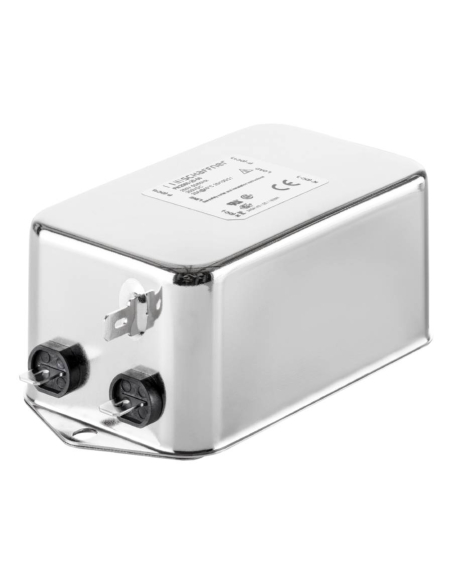

Filtro EMC 6A Série 230V FN2060

Solução para a compatibilidade electromagnética (EMC). Filtro RFI AC/DC de duas fases de uso geral, corrente nominal 6A, alimentação monofásica, atenuação média-alta. Os filtros da série FN2060 são especialmente concebidos para aplicações ruidosas que exijam uma boa atenuação diferencial.

Os filtros monofásicos para equipamento eléctrico e electrónico ajudam a cumprir as normas internacionais. Melhoram a imunidade, eficiência e segurança do equipamento. Com a utilização do filtro certo, os níveis de perturbação são reduzidos para valores inferiores aos valores máximos permitidos pelas normas.

Montagem rápida e fácil do chassis. Destinado a uma grande variedade de usos, oferecendo uma boa relação tamanho/amperagem.

Aplicações típicas:

• Equipamento eléctrico e electrónico
• Equipamento doméstico
• Equipamento de escritório
• Equipamento de comunicação de dados
• Maquinaria
• Aplicações ruidosas
• Aplicações industriais

Características:

• Fabricante/fornecedor: Schaffner
• Ref. No.: FN2060-6-06
• Tensão nominal (*): 250Vac 50/60 Hz / 250Vdc
• Frequência de funcionamento: DC a 400Hz
• Corrente nominal: 6A a 40°C (6,9A a 25°C)
• Corrente de fuga (**): 0,66mA (250Vac, 50 Hz) / 0,38mA (120Vac, 60 Hz)
• Perda de energia: 3,2W (25°C/DC)
• Indutância (***): 0,97mH
• Capacitância (***)cx 0.22µF / Cy 4.7nF
• Resistência (***): 1000kΩ
• Tipo de atenuação: Média-Alta
• Número de etapas: 2
• Temperatura de funcionamento: -25°C a +100°C
• Ligação: terminais Faston 6,3x0,8mm
• Certificação: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (aplica-se a aplicações AC e DC)
• Desenho correspondente a: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
• Categoria de sobretensão: II de acordo com IEC 60664-1
• Grau de poluição: 2 de acordo com IEC 60664-1
• Fiabilidade: MTBF 950.000h a 40ºC/230V
• Peso: 120gr

Diagrama de cablagem:





Atenuação do filtro:




Segundo CISPR 17; CM=50 Ω/50 Ω sim; DM=50 Ω/50 Ω assimétrico




Dimensões:





A:71mm; B: 46,6mm; C: 29,3mm; D: 50,5mm; E: 44,5mm; F: 61mm; G: 21mm; H: 10,8mm; I: 19,3mm; J: 20,1mm; K: 5,3mm; L: 6,3mm; M: 0,7mm

O material para uso profissional, deve ser instalado em conformidade com os regulamentos em vigor no local de instalação.
