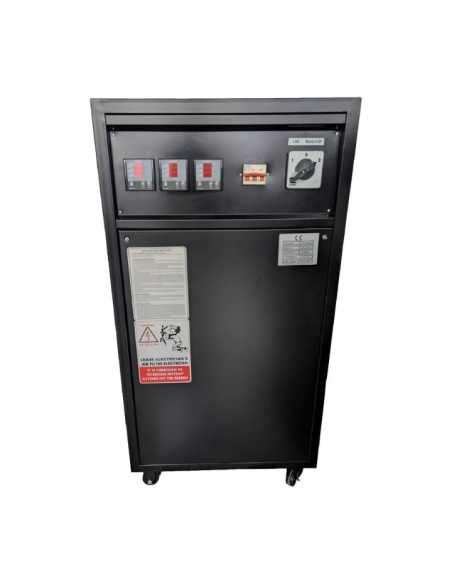

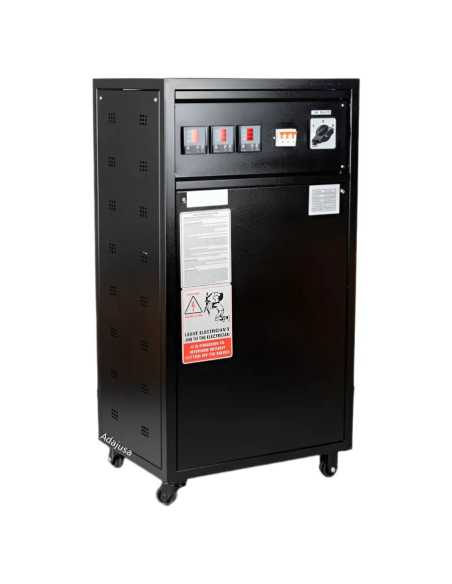

Estabilizador de tensão trifásico de 120kVA (96kW) com saída de 400Vac, estabilizador eletromecânico acionado por servomotor com regulação de fase independente para controlo e regulação de quedas e picos de tensão da rede, fornece tensão de saída constante.
O equipamento estabiliza a tensão de rede dentro de margens de regulação muito estreitas, de modo a alimentar qualquer carga à sua saída com uma tensão limpa, estável e segura. Fá-lo através da monitorização e amostragem contínuas das tensões de entrada e saída, obtendo assim a tensão correta para alimentar a carga ligada.
Este equipamento funciona de forma totalmente automática para a regulação da tensão sem a intervenção do utilizador, o que é conseguido através da medição contínua da tensão de entrada da rede e da realização automática das operações de subida/descida necessárias para fornecer a tensão constante exigida para um funcionamento correto. O circuito eletrónico de controlo integrado mede a tensão de entrada e decide qual deve ser a tensão de saída estabilizada, comparando-a com um valor de amostra de referência interno e com a carga aplicada. É por esta razão que os estabilizadores são utilizados para alimentar equipamentos sensíveis a variações de tensão ou para resolver problemas em instalações com grandes variações de tensão devido a problemas na linha de alimentação.

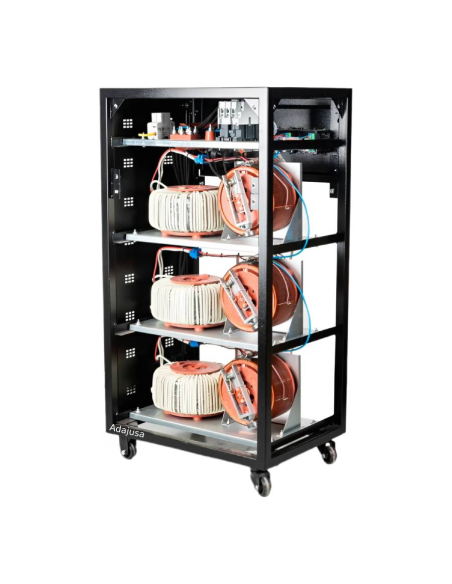

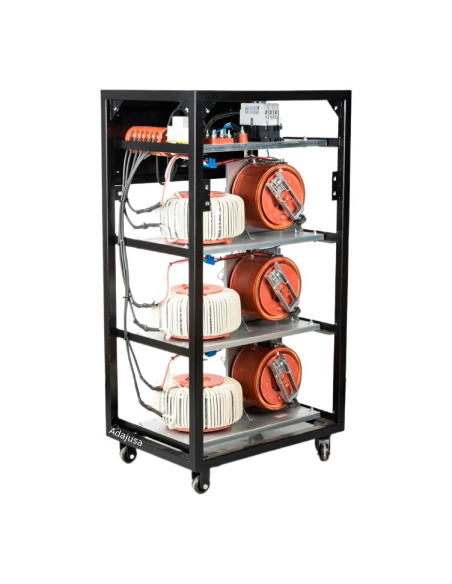

Estas unidades são compostas por um variador, um servomotor que controla o variador, um ecrã que controla esse motor e um transformador elevador. O binário de arranque pode ser corrigido rapidamente, mesmo com alterações de tensão muito pequenas, graças ao servomotor de corrente contínua elevada e ao sistema de controlo que pode responder rapidamente às alterações de tensão. Uma vez concluída a regulação, o controlador é desenergizado com a ajuda do circuito eletrónico de travagem de elevada eficiência.
Incorpora Bypass Manual para efetuar tarefas de manutenção ou para continuar a alimentar as cargas em caso de falha do equipamento, não distorce a onda sinusoidal de saída. O interrutor de Bypass Manual só deve ser ligado em caso de avaria do equipamento, para obter uma potência de saída não regulada diretamente da rede de entrada, devendo para isso desligar-se previamente o outro interrutor.
As suas principais aplicações incluem computadores, equipamento áudio/vídeo, sistemas de telecomunicações, equipamento médico e de análises clínicas, sistemas de segurança e câmaras de vigilância, circuitos e placas electrónicas críticas, sistemas de iluminação, electrodomésticos, domótica, etc.. Outros sectores de aplicação são a indústria, as telecomunicações, as empresas de fornecimento de energia, as aplicações militares, a bolsa de valores e os bancos, os hospitais, os supermercados, os centros comerciais, as instituições financeiras, os aeroportos, as indústrias de locomotivas, os comboios, os caminhos-de-ferro, as indústrias de transporte marítimo, as linhas de produção e o cálculo automático, as indústrias têxteis e de papel, ... e, em geral, em todas as aplicações que têm uma carga muito crítica para alimentar e que necessitam de uma rede de fornecimento de energia estável, limpa e segura.Os estabilizadores trifásicos da série M3 são adequados para aplicações fotovoltaicas, mas é importante ter em conta as seguintes considerações:
- A potência do equipamento deve ser sobredimensionada em 40%, devido ao facto de a corrente circular em dois sentidos.
- A tensão deve estar sempre dentro da gama de regulação indicada no caderno de encargos. Tanto na entrada como no retorno à saída do equipamento.
- O equipamento estabiliza a entrada. Grid-Stabiliser-Inverter-Plates, mas não estabiliza o retorno do excesso das placas que entra no sentido oposto.
- Nos sistemas trifásicos, as fases devem ser equilibradas em termos de consumo.
- O neutro deve estar limpo, 0V.
Para utilização com
grupos geradores, a potência do estabilizador deve ser sobredimensionada em pelo menos 40% da capacidade do grupo gerador.
O equipamento oferece as seguintes caraterísticas:
- Proteção do utilizador contra tensões negativas
- Proteção do utilizador e do dispositivo contra correntes excessivas
- Regulação da tensão sinusoidal pura sem perturbações
- Proteção contra sobrecarga a longo prazo e proteção a curto prazo
- Equilíbrio de tensão AC com precisão extremamente elevada
- Funcionamento suave em todas as cargas, de 0% a 100%
- Transferência manual para o modo de derivação não regulado.
- Apresentação de todos os valores versus probabilidades no regime de derivação
- Registo dos limites da tensão de entrada da rede e dos valores da corrente de carga
- Estático, não gradual, corrige dinamicamente a tensão de saída rapidamente sem que o utilizador se aperceba
- Quando as protecções são activadas, o número de disparos de proteção e a razão para cada parâmetro devem ser registados separadamente
- Controlo da regulação independente da fase
- Regulação da tensão de rede com uma tolerância de ±2%
- Alto desempenho
- Painel LCD digital com tensões de fase de entrada e saída
Caraterísticas técnicas:
- Fabricante/fornecedor: Generico-SEV
- Referência: M3-120
- Potência: 120kVA (120000VA - 96000W)
- Corrente máxima de saída (aparente): 138A
- Gama de tensões de entrada: trifásica 305V-475V
- Frequência de funcionamento: 47-64Hz
- Proteção da entrada: Sobreintensidade / Tensão alta e baixa
- Gama de tensões de saída: 400V trifásico ± 2%
- Sobrecarga: 200% durante 10 segundos
- Velocidade de correção: -90Volts/segundo
- Forma de onda de saída: onda sinusoidal pura
- Proteção da saída: Sobreintensidade / Alta e baixa tensão
- Fator de potência: 0,8
- Medição e visualização: Entrada (V) / Saída (V) / Corrente (A)
- Tempo de funcionamento contínuo a plena carga: 0...105%
- Carga permanente
- Eficiência em carga: > 98%
- Temperatura ambiente de funcionamento: -40º ~ +55ºC
- Temperatura de armazenamento: -25º ~ +60ºC
- Grau de proteção do invólucro: IP21
- Nível de ruído:
- Dimensões: 88x 60x 139 cm
- Peso: 480Kg
- Norma: UNE-EN 61558 / UNE-EN 60204
Nota:A potência em Watts foi calculada com base numa instalação com um fator de potência de 0,8. Para instalações com um fator de potência inferior a 0,8, a potência em Watts será sempre inferior à indicada e terá de ser recalculada.
Nota: É importante ter em conta que um estabilizador de tensão não resolve todos os problemas de subtensão ou sobretensão numa rede eléctrica, tais como aqueles em que há fortes desequilíbrios de fase, forte presença de harmónicos, neutro aberto (em sistemas trifásicos, 400V passam entre F e N em vez de 230V) ou instalações com secção transversal de cabos mal dimensionada.
Nota: A existência de um ponto morto é essencial para o funcionamento do estabilizador.
Nota: Recomenda-se vivamente a instalação de um disjuntor na saída para garantir que a procura de consumo nunca excede a capacidade do equipamento.
Para mais informações, pode descarregar a ficha de dados clicando no separador "Anexos".
Os equipamentos para uso profissional devem ser instalados por pessoal qualificado, em conformidade com os regulamentos em vigor no local de instalação.
