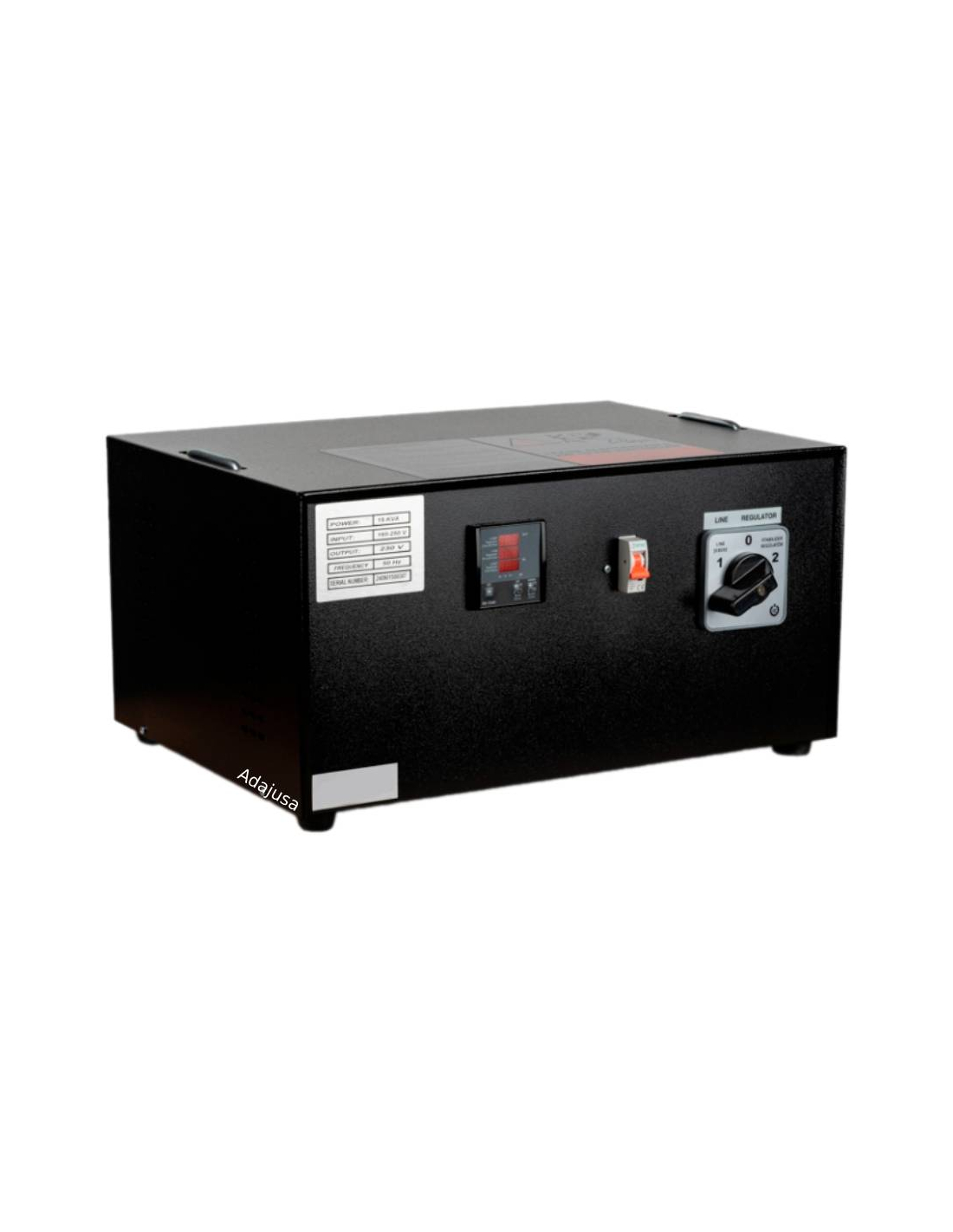

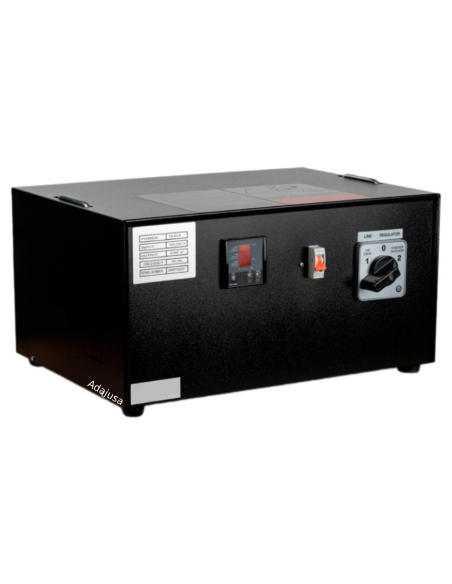

Estabilizador de tensão monofásico de 5kVA (4kW) com saída de 230Vac, estabilizador eletromecânico acionado por servomotor para o controlo e regulação das quedas e subidas de tensão da rede, fornecendo uma tensão de saída constante.
O equipamento estabiliza a tensão de rede dentro de margens de regulação muito estreitas para alimentar qualquer carga à sua saída com uma tensão limpa, estável e segura. Para tal, monitoriza e recolhe continuamente amostras das tensões de entrada e de saída para obter a tensão correta para alimentar a carga ligada.
Este equipamento funciona de forma totalmente automática para a regulação da tensão sem intervenção do utilizador, o que é conseguido através da medição contínua da tensão de entrada da rede e da realização automática das operações de aumento/diminuição necessárias para fornecer a tensão constante necessária para um funcionamento adequado. O circuito eletrónico de controlo integrado mede a tensão de entrada e decide qual deve ser a tensão de saída estabilizada, comparando-a com um valor de amostra de referência interno e com a carga aplicada. É por esta razão que os estabilizadores são utilizados para alimentar equipamentos sensíveis a variações de tensão ou para resolver problemas em instalações com grandes variações de tensão devido a problemas na linha de alimentação.

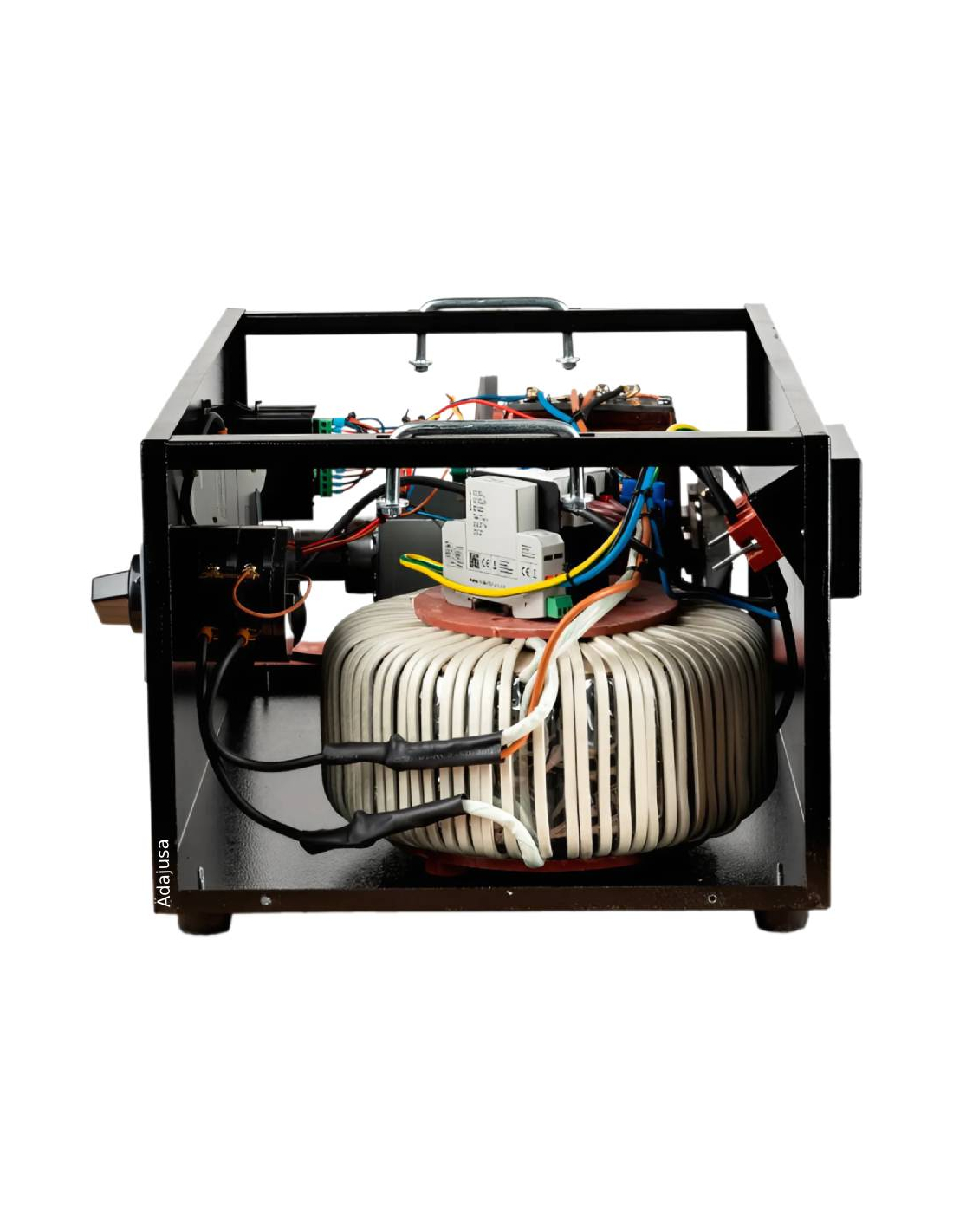

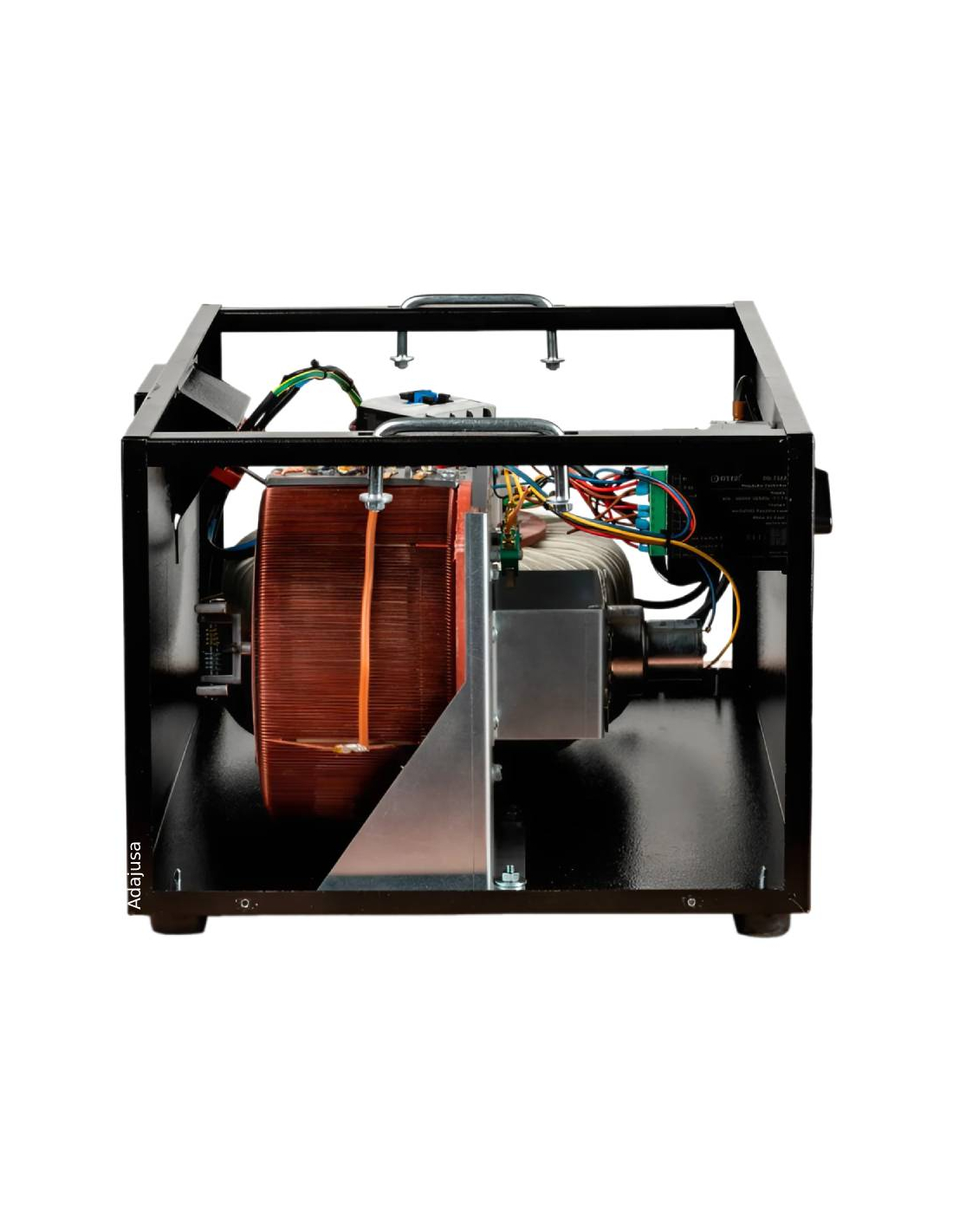

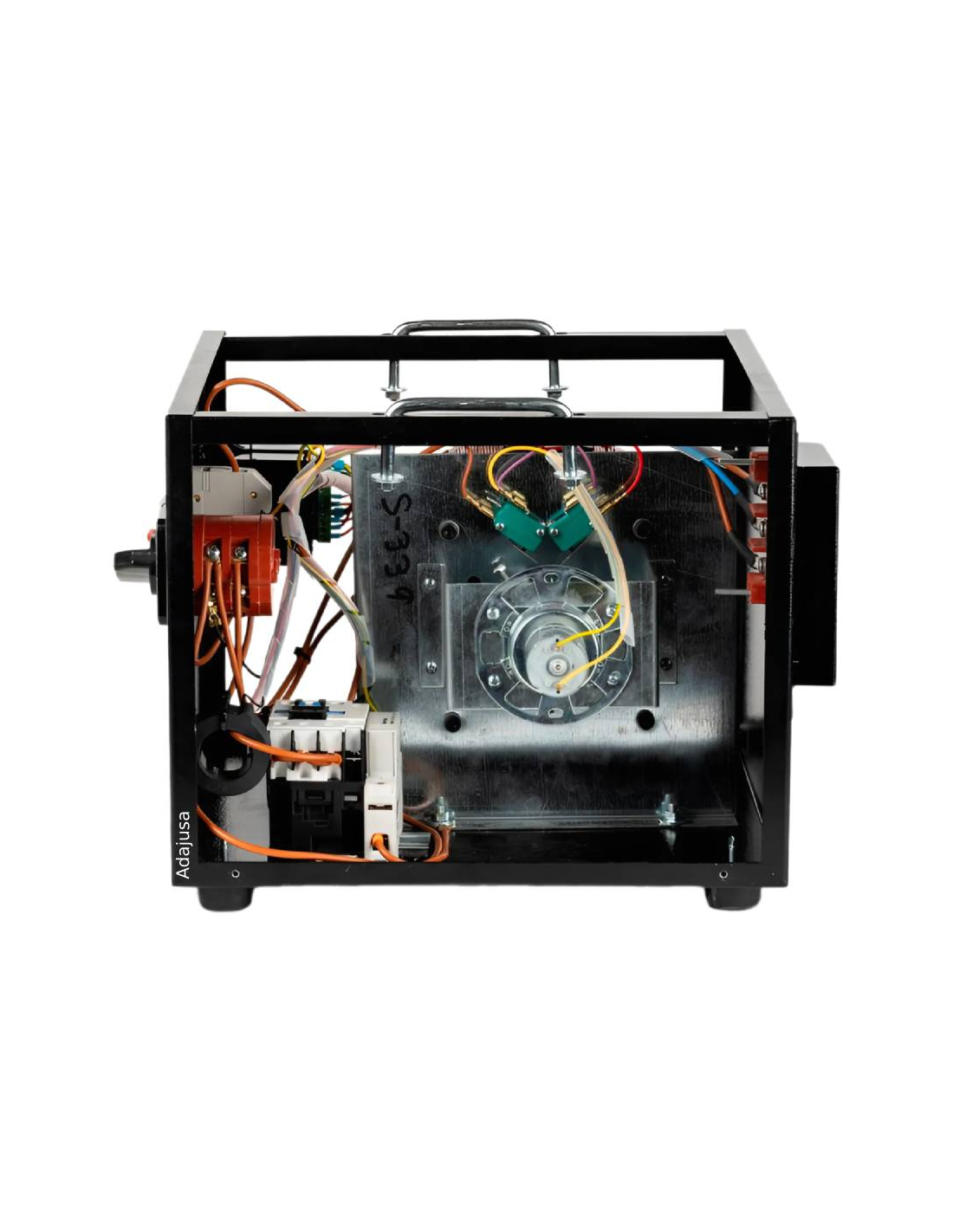

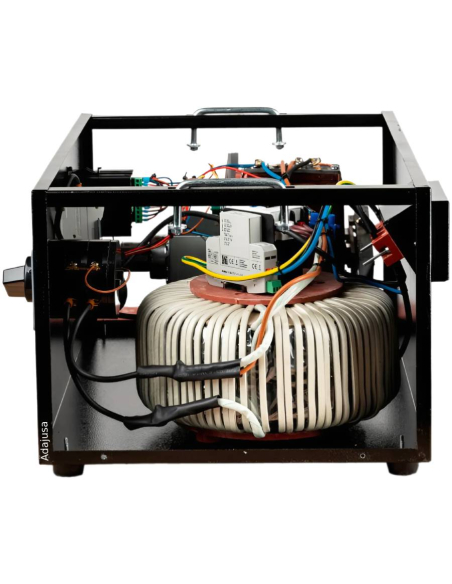

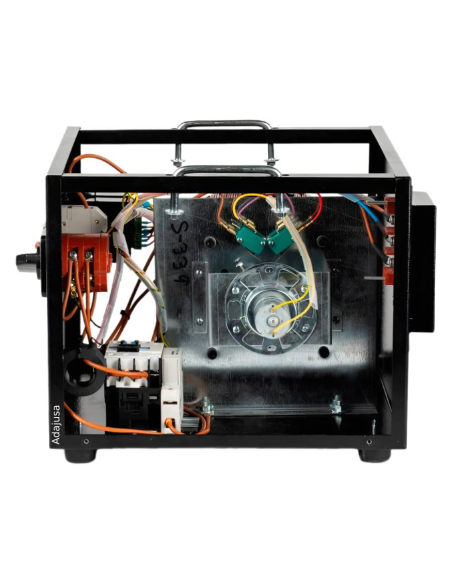

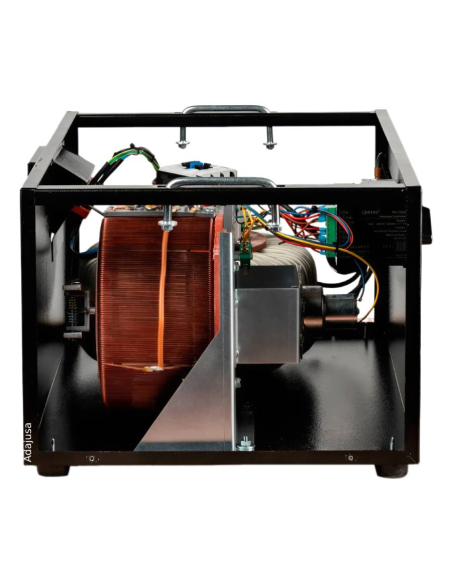

Estas unidades são compostas por um variac, um servomotor que controla o variac, um ecrã que controla o motor e um transformador elevador. O binário de arranque pode corrigir rapidamente mesmo as variações de tensão muito pequenas, graças ao servomotor de corrente contínua elevada e ao sistema de controlo que pode responder rapidamente às variações de tensão. Uma vez concluída a regulação, o regulador é desenergizado com a ajuda do circuito de travagem eletrónico altamente eficiente.
Incorporando um bypass manual para manutenção ou para continuar a alimentar cargas em caso de falha do equipamento, não distorce a onda sinusoidal de saída. O interrutor de bypass manual só deve ser ligado em caso de avaria do equipamento, de modo a obter uma potência de saída não regulada diretamente da rede de entrada, devendo para tal desligar previamente o outro interrutor.
As suas principais aplicações incluem computadores, equipamentos áudio/vídeo, sistemas de telecomunicações, equipamentos médicos e de análises clínicas, sistemas de segurança e câmaras de vigilância, circuitos e placas electrónicas críticas, sistemas de iluminação, electrodomésticos, domótica, etc..
Outros sectores de aplicação são a indústria, as telecomunicações, as empresas de fornecimento de energia, as aplicações militares, a bolsa de valores e os bancos, os hospitais, os supermercados, os centros comerciais, as instituições financeiras, os aeroportos, as indústrias de locomotivas, os comboios, os caminhos-de-ferro, as indústrias de transporte marítimo, as linhas de produção e de cálculo automático, as indústrias têxteis e de papel, ... e, em geral, em todas as aplicações que tenham uma carga muito crítica para alimentar e que necessitem de uma rede de fornecimento de energia estável, limpa e segura.
Os estabilizadores monofásicos da série M1 são válidos para aplicações fotovoltaicas, mas é importante ter em conta as seguintes considerações
- A potência do equipamento deve ser sobredimensionada em 40%, devido ao facto de a corrente circular em dois sentidos.
- A tensão deve estar sempre dentro da gama de regulação assinalada no caderno de encargos. Tanto na entrada como no retorno pela saída do equipamento.
- O equipamento estabiliza-se à entrada. O equipamento estabiliza na entrada, mas não estabiliza o retorno do excesso das placas que entra na direção oposta.
- O Neutro deve estar limpo, 0V.
Para utilização com
grupos electrogéneos, a potência do estabilizador deve ser sobredimensionada em pelo menos 40% da capacidade do grupo.
Estes equipamentos apresentam as seguintes caraterísticas
- Proteção do utilizador contra tensões negativas
- Proteção do utilizador e do equipamento contra correntes excessivas
- Regulação de tensão sinusoidal pura sem perturbações
- Proteção a longo prazo contra sobrecargas e proteção a curto prazo
- Equilíbrio da tensão CA com uma precisão extremamente elevada
- Funcionamento suave com todas as cargas de 0% a 100%
- Transferência manual para o modo de bypass sem regulação.
- Visualização de todos os valores versus probabilidades no modo bypass
- Registo dos limites de tensão de entrada da rede e dos valores de corrente de carga
- Estático, não gradual, corrige dinamicamente a tensão de saída de forma rápida sem que o utilizador se aperceba
- Quando as protecções são activadas, o número de disparos das protecções e o motivo de cada parâmetro devem ser registados separadamente
- Controlo de regulação independente da fase
- Regulação da tensão de rede dentro de ±2%
- Elevada eficiência

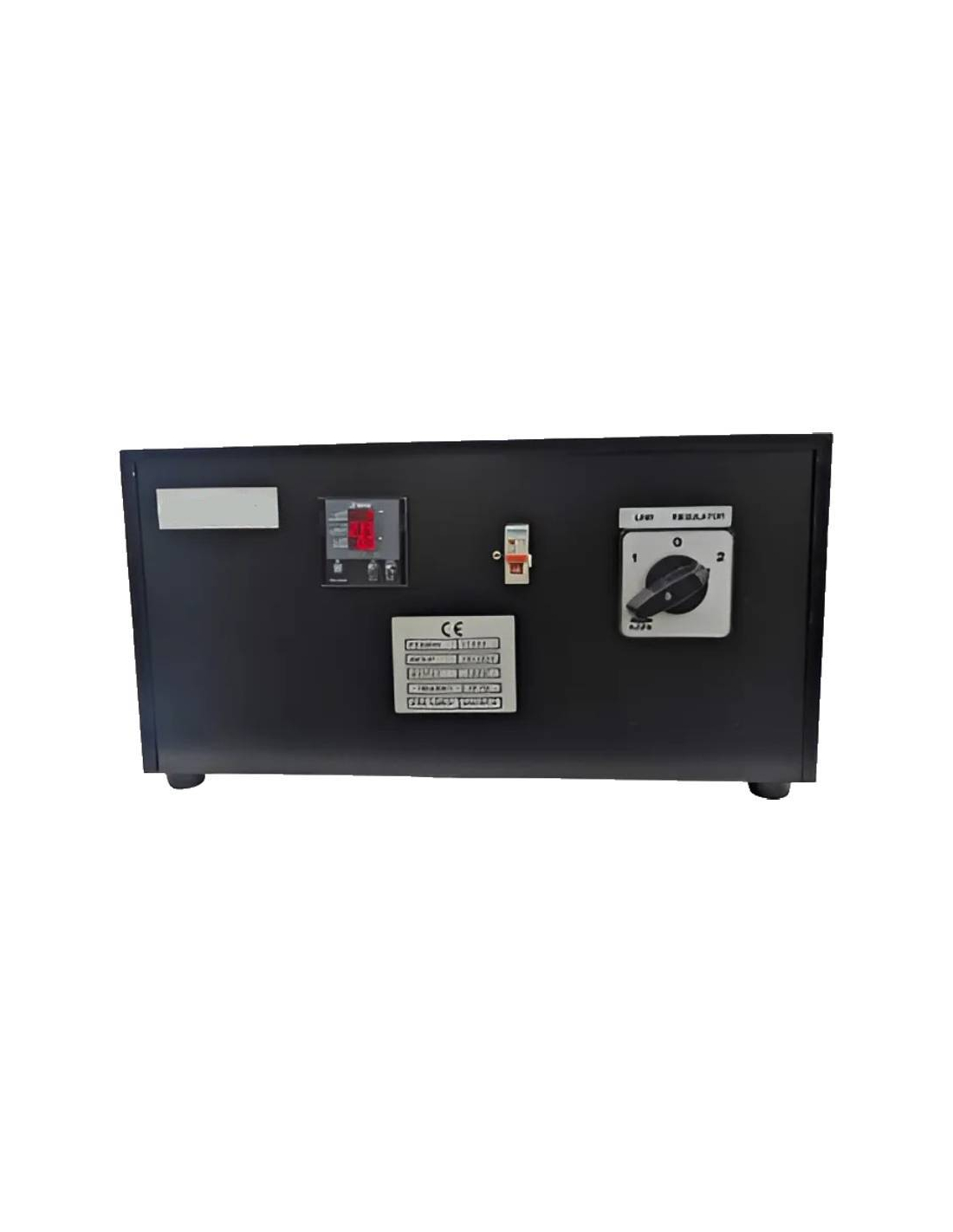

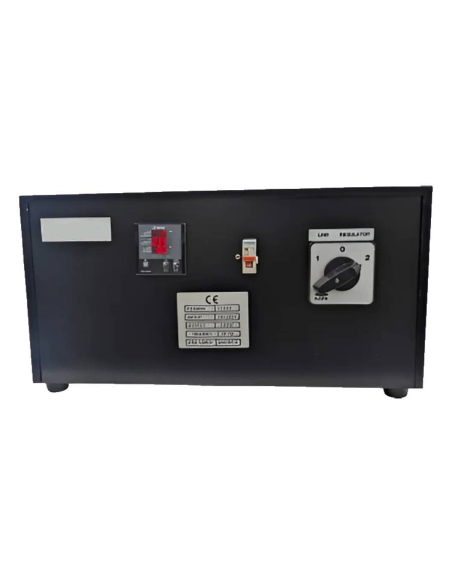

- Painel digital LCD com tensões por fase de entrada e saída
Dados técnicos:
- Fabricante/fornecedor: Generico-SEV
- Número de peça: M1-5
- Potência: 5kVA (5000VA - 4000W)
- Corrente máxima de saída (aparente): 17A
- Gama de correção de entrada: Monofásica 160V-250V
- Funcionamento: 130V-260V
- Frequência de funcionamento: 47-64Hz
- Proteção de entrada: Sobreintensidade / Tensão alta e baixa
- Faixa de tensão de saída: Monofásica 230V ± 2% Sobrecarga: 200% por 10 segundos
- Sobrecarga: 200% durante 10 segundos
- Tensão de corte de saída: 180-260V
- Forma de onda de saída: onda sinusoidal pura
- Proteção da saída: Sobreintensidade
- Fator de potência: 0,8
- Medição e visualização: Entrada (V) / Saída (V) / Corrente (A) na saída
- Tempo de funcionamento contínuo a plena carga: 0...105%
- Carga contínua
- Eficiência em carga: > 96%
- Temperatura ambiente de funcionamento: -40º ~ +55ºC
- Temperatura de armazenamento: -25º ~ +60ºC
- Grau de proteção da caixa: IP21
- Nível de ruído
- Dimensões: 50x 35x 27 cm
- Peso: 38Kg
- Regulamentos: UNE-EN 61558 / UNE-EN 60204
Nota: A potência em Watts foi calculada com base numa instalação com um fator de potência de 0,8. Para instalações com um fator de potência inferior a 0,8, a potência em Watts será sempre inferior à indicada e terá de ser recalculada.
Nota: É importante ter em conta que um estabilizador de tensão não resolve todos os problemas de subtensão ou sobretensão numa rede eléctrica, tais como aqueles em que existem fortes desequilíbrios de fase, forte presença de harmónicos, neutro aberto (em instalações trifásicas 400V entre F e N em vez de 230V) ou instalações com secção de cabos mal dimensionada.
Nota: A existência de um neutro é essencial para o funcionamento do estabilizador.
Nota: É altamente recomendável a instalação de um disjuntor à saída para garantir que a procura de consumo nunca excede a capacidade do equipamento.
Para mais informações, pode descarregar a ficha técnica clicando no separador "Ficheiros anexos".
Material de uso profissional, deve ser instalado por pessoal qualificado respeitando as normas em vigor no local de instalação.
