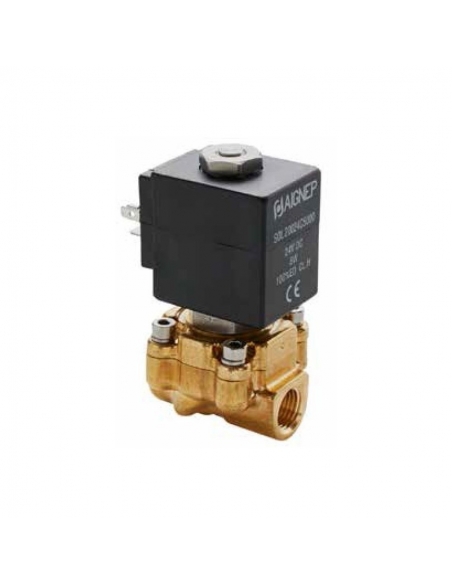

Electroválvula fluidos 1/4 3/2 unidade direta fechada 24Vcc 6.5W D.2

Electroválvula fluidos 1/4" de acionamento direto,  normalmente fechada (NC) para uso com fluidos ou ar, operados indiretamente. Corpo de latão e controle de bobina em aço inoxidável.

Diâmetro do campo: 2 mm

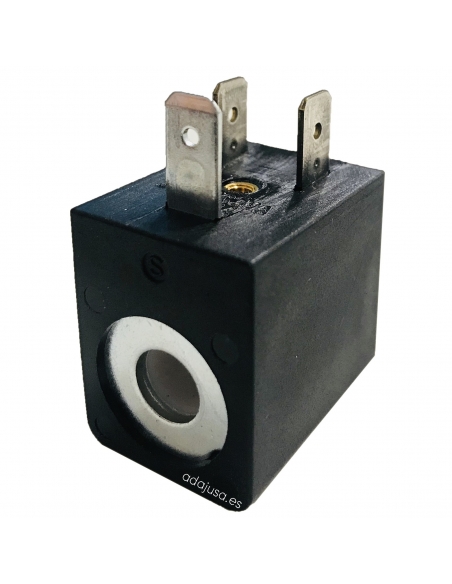

Bobina para tamanho de electroválvula  22mm, tensão 24Vdc., com consumo de 6,5W, para núcleos de 10mm.

Conector de 22mm.

Neste tipo de electroválvula , o núcleo móvel, montado com uma junta de vedação, é o que abre e fecha diretamente sobre o orifício da válvula. Quando a bobina não está ativa, o êmbolo está fechando a passagem da electrovalvula, impedindo o fluxo de fluidos. Quando damos tensão à bobina criamos um campo magnético e fazemos com que o núcleo móvel abra o buraco, permitindo a passagem para o fluido. Quando paramos de excitar a bobina, o núcleo móvel, através da mola que tem, retorna à posição inicial.

As vias de pressão de trabalho são:

• Diferencial mínimo de pressão entre entrada e saída (barra P): 0 bar.
• Diferencial máximo de pressão entre entrada e saída (barra P):
• Com 22mm 6,5W tamanho de bobina: 9,9 bar.
• Com bobina tamanho 22mm de 7,5VA: 9,9 bar.
• Com 30mm 8W tamanho de bobina: 9,9 bar.
• Com bobina de 30mm tamanho de 11VA: 9,9 bar.
• Pressão máxima admissível: 9,9 bar

A electrovalvula é normalmente fechada, ou seja, sem tensão na bobina, o fluido ou o ar serão interrompidos através da electrovalvula, o duto de saída é comunicado com o escapamento, quando a bobina é colocada em tensão a passagem do fluido ou do ar ocorrerá.

O fornecimento inclui:

• Electroválvula1/4" 3/2 NC.
• Bobina 24Vcc 6.5 W tamanho 22.
• Tamanho do conector 22.

Os fluidos com os quais esta electrovalvula pode funcionar são:

• ar.
• Gases inertes.
• Água (temperatura máxima de 75ºC).
• Óleos minerais.
• diesel.
• fuelóleo.

Especificações:

• Fabricante: Aignep
• Tipo de controle: unidade direta.
• Tamanho da rosca: 1/4".
• Número de vias: 3.
• Número de vagas: 2.
• Configuração: 3/2 fechado (NC).
• Diâmetro do eixo do operador (para bobina): 10mm.
• Corpo: Latão.

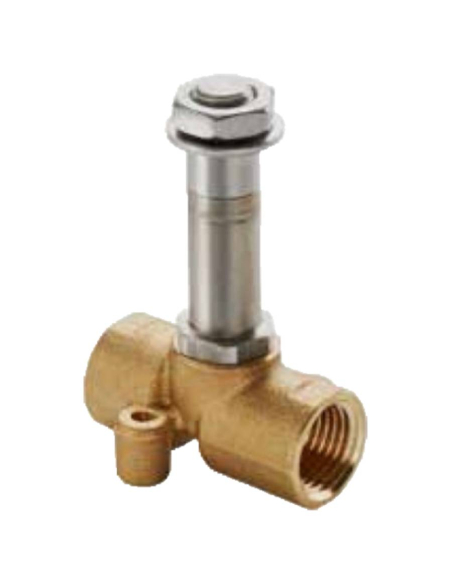

• Tubo guia, núcleos e mola: Aço inoxidável.
• Tipo de junta: NBR.
• Tipo de fluido: Ar de pressão, água (máximo 75oC), óleos minerais, diesel, óleo.
• Pressão máxima: 9,9 bar.
• TAMANHO ISO 228: 1/4".
• Passo: 2mm.
• Escapamento: 1,4 mm.
• Viscosidade máxima de fluido (cSt): 37.
• Coeficiente da válvula (Kv): 0,09 m3/h.
• Diferencial mínimo de pressão (barra P): 0 bar.
• Diferencial máximo de pressão (barra P): 9,9 barras dependendo da potência da bobina.
• Temperatura de trabalho da electrovalvula: -10oC a +80oC.
• Temperatura do fluido: -10oC a +90oC.

Material para uso profissional, instale em conformidade com as normas vigentes no local de instalação.

Para expandir as informações, você pode baixar a folha de dados clicando na guia "Arquivos Adjuntos"
