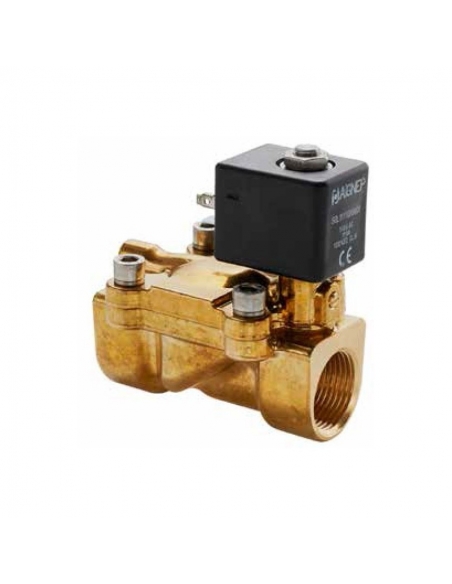

Electrovalvula fluidos 1/4 2/2 fechada 12Vdc 8W acionamento indireto D.10

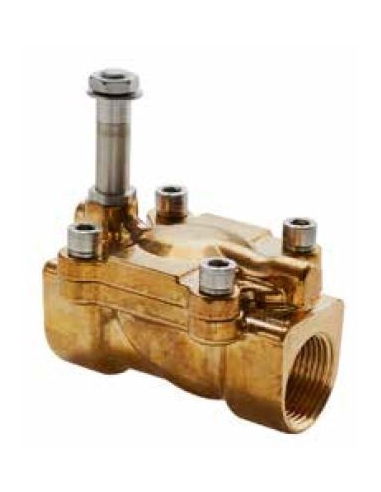

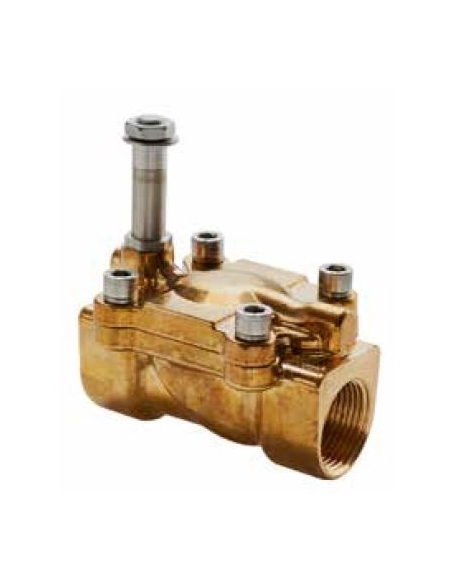

Electrovalvula diafragma de 1/4, 2 vias, normalmente fechado fechada (NC), com bobina de 24Vdc 8W, para utilização com fluidos ou ar, de funcionamento indireto. Corpo em latão e pega da bobina em aço inoxidável.

Diâmetro do passo: 10mm

Neste tipo de electroválvulas, de acionamento indireto, deve existir uma pequena diferença de pressão entre a entrada e a saída para que funcione corretamente.

A pressão máxima de trabalho é de 18 bar e o diferencial de pressão (ΔP bar) deve ser de pelo menos 0,15 bar.

A electroválvula é normalmente fechada, ou seja, sem tensão na bobina, o fluido ou o ar será interrompido através da electroválvula, quando a bobina é energizada ocorrerá a passagem do fluido ou do ar.

Os fluidos com os quais esta válvula solenoide pode trabalhar são:

• Ar.
• Gases inertes.
• Água (temperatura máxima 75ºC).
• Óleos minerais.
• Gasóleo.
• Fuelóleo.

O fornecimento inclui:

• Electrovalvula 1/4" 2/2 NC.

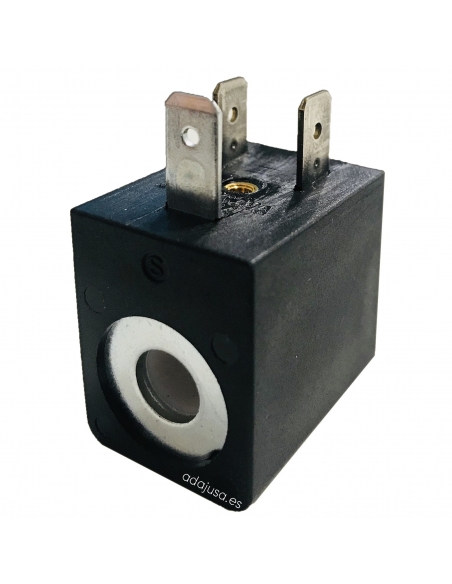

• Bobina 24Vdc tamanho 30.
• Conector tamanho 30.

Caraterísticas técnicas:

• Fabricante: Aignep
• Tipo de comando: acionamento indireto.
• Tamanho da rosca: 1/4".
• número de vias: 2.
• número de posições: 2.
• Configuração: 2/2 fechada (NC).
• Corpo: latão.
• Tensão da bobina: 12 Vdc.
• Potência da bobina: 8W.
• Tamanho da bobina: 30mm
• Tubo guia, núcleos e mola: aço inoxidável.
• Tipo de vedação: NBR.
• Tipo de fluidos: Ar pressurizado, água (máx. 75ºC), óleos minerais, gasóleo, fuelóleo.
• Pressão máxima: 18 bar.
• Tamanho ISO 228: 1/4".
• diâmetro de fluxo: 10mm.
• Viscosidade máxima do fluido (cSt): 25.
• Coeficiente da válvula (Kv): 1,88 m³/h.
• Diferencial mínimo de pressão (ΔP bar): 0,15 bar.
• Pressão diferencial (OPD): 0,15 bar - 18 bar
• Temperatura de funcionamento da electroválvula: -10ºC a +80ºC.
• Temperatura do fluido: -10ºC a +90ºC.
• Instalação: Nunca com a bobina para baixo.

Material para uso profissional, instalar de acordo com as normas em vigor no local de instalação.

Para mais informações, pode descarregar a ficha técnica clicando no separador "Anexos"
