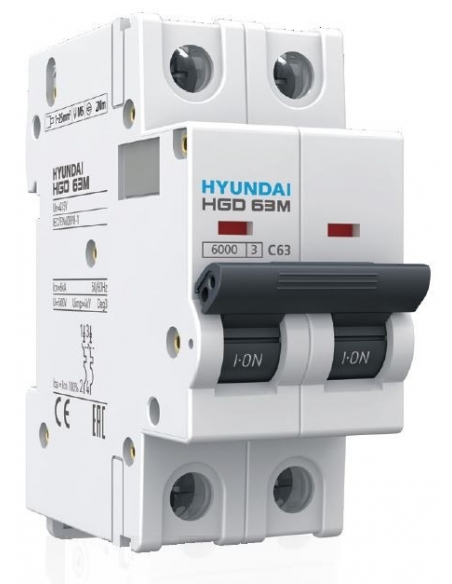

Disjuntor de 2 pólos 20A (2x20A) - Hyundai Electric
Disjuntor de 2 pólos 20A (2x20A) - Hyundai Electric

Magnetotérmico 2 pólos 20A (2x20A) - Hyundai Electric

7,07 € IVA incluído

5,84 € IVA não incluído

Magnetotérmico 2 20a curva C, para proteção contra curtos-circuitos e sobrecargas em instalações monofasicas ou bifásicas. Com uma potência de corte atribuída de 6000A. Proteção ativa de ambos os polos com indicação de status individual.

Protege os dois motoristas. Pode ser usado em instalações e montagens de até 500V AC.

Referência: HGD63-M2P020C

Esquema eléctrico margnetotérmico 2 polos

Sem perguntas ainda, deixe a primeira!


Magnetotérmico 2 polos 20A 6kA curva "C", para proteção contra curtos-circuitos e sobrecargas em instalações monofásicas ou bifásicas. Com uma potência de corte atribuída de 6kA, proteção ativa dos polos com indicação de status. Feito de material termoplástico à prova de fogo. Fabricado de acordo com os regulamentos de referência IEC/EN60898-1.

Ideal para uso tanto em instalações nacionais quanto industriais, bem como em armários de automação de máquinas. Alta confiabilidade e desempenho permitindo um alto número de ciclos de serviço. Protege os dois motoristas.

Como principais características desta gama de produtos podemos rever:

  • Design compacto e estrutura.
  • 13 placas na câmara de extinção para um resfriamento eficaz do arco.
  • Mecanismo de disparo livre. O interruptor é acionado mesmo que a manutenção seja forçada na posição on (ON).
  • Indicação de status visual.
  • Suporta a montagem de um grande número de acessórios.

Especificações:

  • Fabricante/Fornecedor: Hyundai Electric.
  • Referência do fabricante: HGD63-M2P020C.
  • Intensidade magnetotémal nominal (In): 20A.
  • Número de polos: 2 (2x20A).
  • Passo: 2 módulos.
  • Potência de corte (Icn): 6000A (6kA) (Ics-100% icn).
  • Tensão máxima de operação (Eu): 240/415Vac, 50/60Hz.
  • Curva característica: C.
  • Tensão de isolamento atribuída (Ui): 500Vac.
  • Tensão de resistência ao pulso nominal (Uimp): 4 KV.
  • Resistência dielétrica: 2,5kV.
  • Proteção: IP20.
  • Duradouro: ≥10000/20000.
  • Temperatura de operação: -5oC... +55oC.
  • Umidade: 95% RH.
  • Classe de limitação de energia: Classe 3.
  • Tipo de terminal: Mandíbula de aperto do parafuso.
  • Capacidade máxima do terminal: 25mm2.
  • Torque máximo de aperto: 2 Nm.
  • Peso: 0,100 Kg.
  • Dimensões (mm): 80,5x71x35,4 mm
  • Posição de montagem: Vertical/Horizontal.
  • Habitação e material de cobertura: Termoplástico moldado Ignifugo.
  • Suporta a montagem de elementos auxiliares: SI.
  • Regulamentos: CE; IEC/EN 60898-1.

Dimensiones magnetotermicos HCG63N
